Påsvejst parlamentsdrejehængsel

For disse engros-indkøbspaneldørhængsler fra Yitai Lock kommer Weld-On Parliament Pivot Hinge i elleve varianter, der dækker indvendige og udvendige gevindtyper, M6 og M8 størrelser, integrerede og aftagelige stiftkonfigurationer og både 201 og 304 rustfrit stål. Den integrerede type har en fast stift egnet til permanente installationer; den aftagelige type har en sideudgangsstift, der kan trækkes ud for at fjerne døren uden værktøj, hvilket er det mere almindelige valg for skabe, der har brug for periodisk dørfjernelse under vedligeholdelse eller installation.

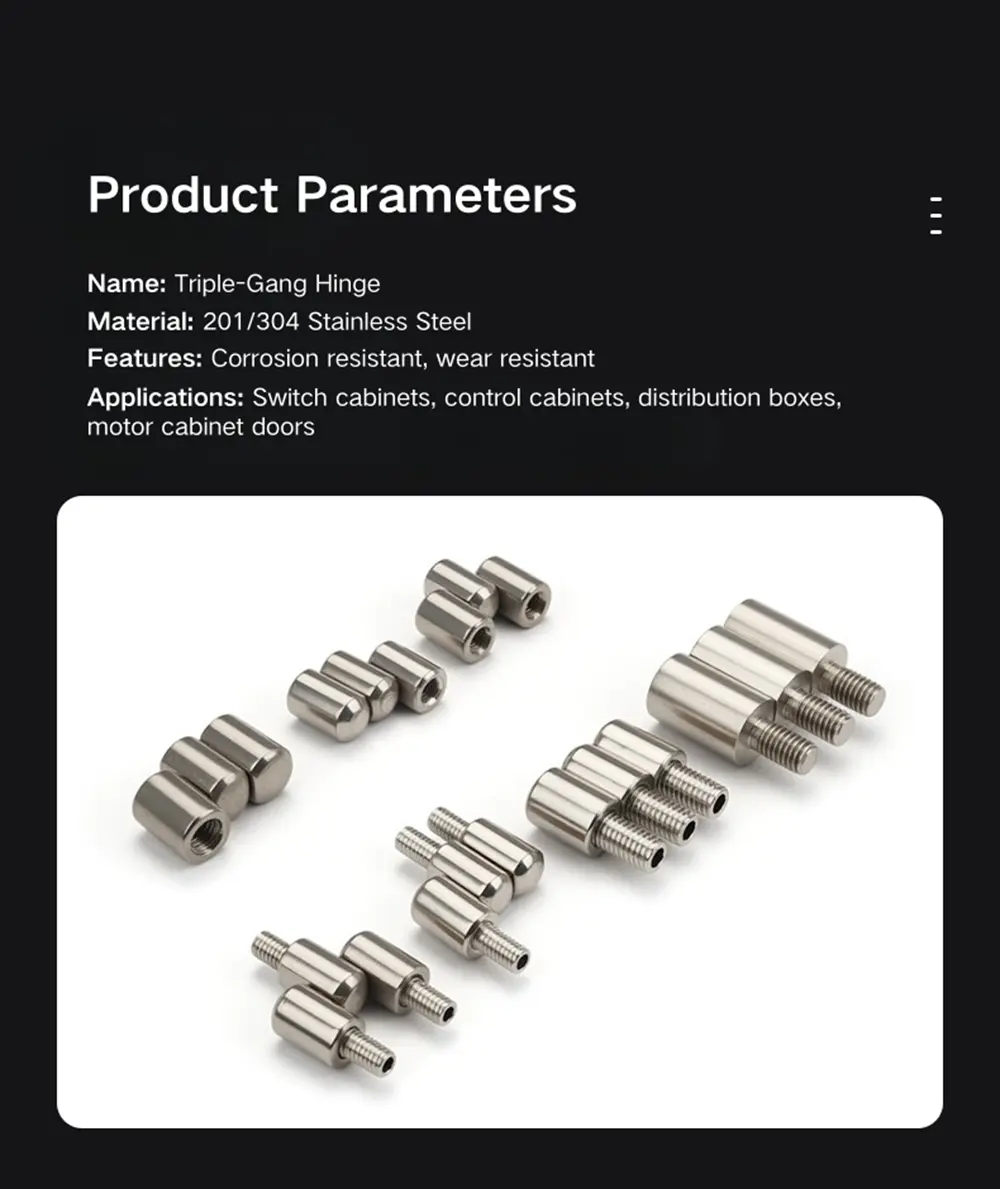

Produktmodel	M8/10/12/14/16 Overfladehængsel
Materiale	Jern/201 rustfrit stål/304 rustfrit stål
kan vælge farve	Rustfrit stål/sort
Brug	Velegnet til forskellige typer af koblingsskabe, styrebokse mv

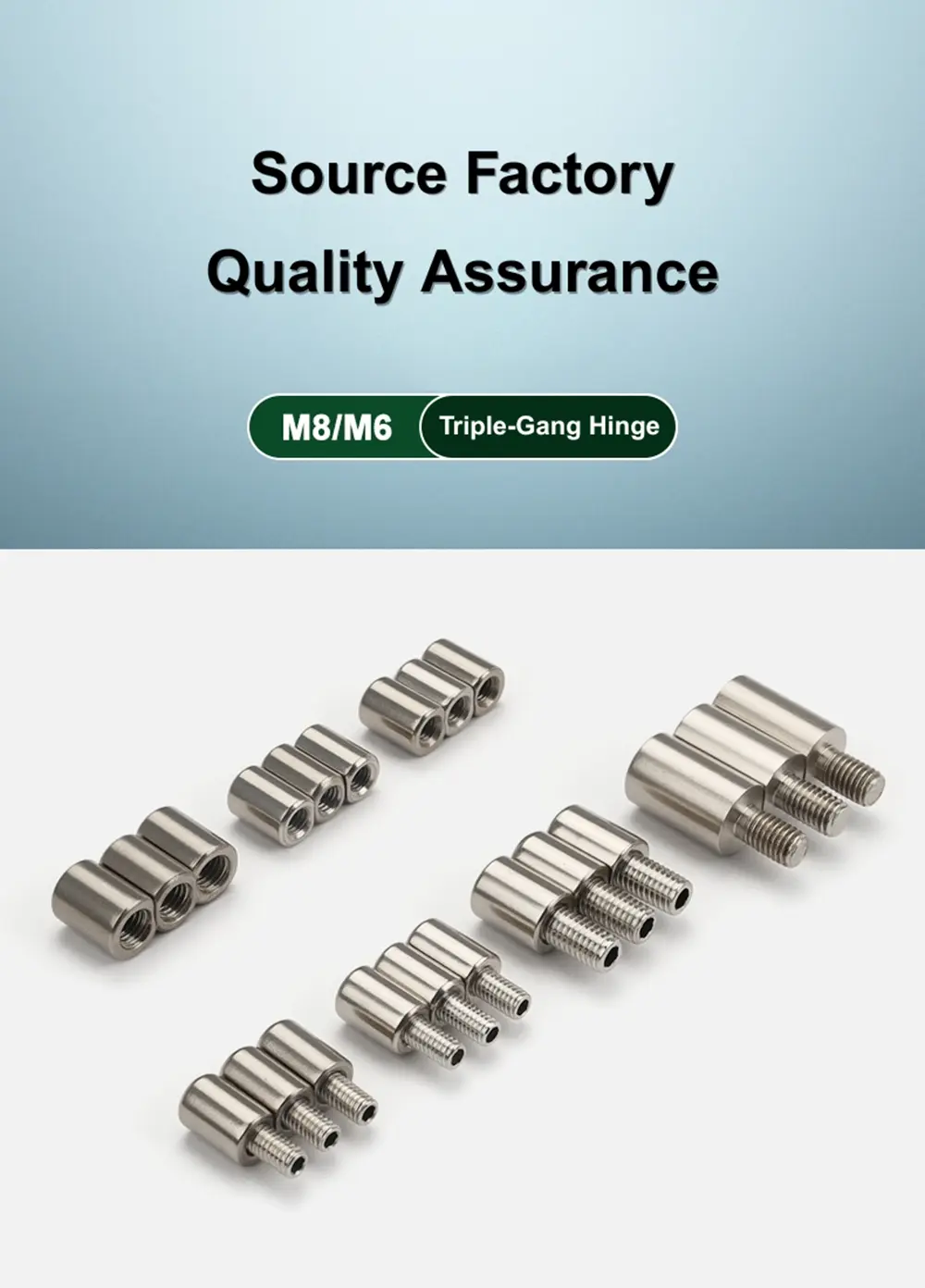

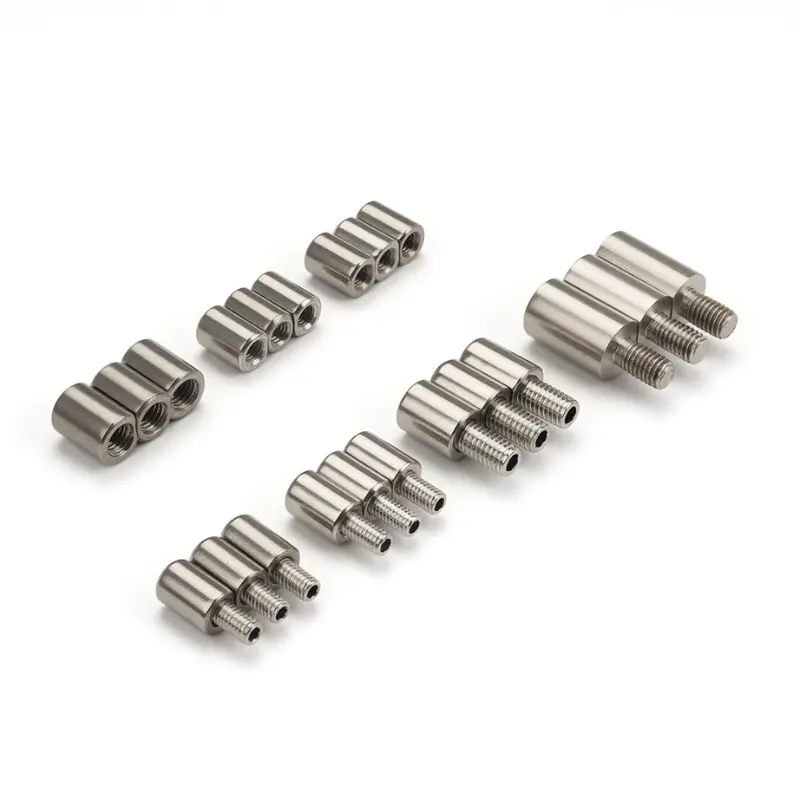

Modelmuligheder og trådtyper

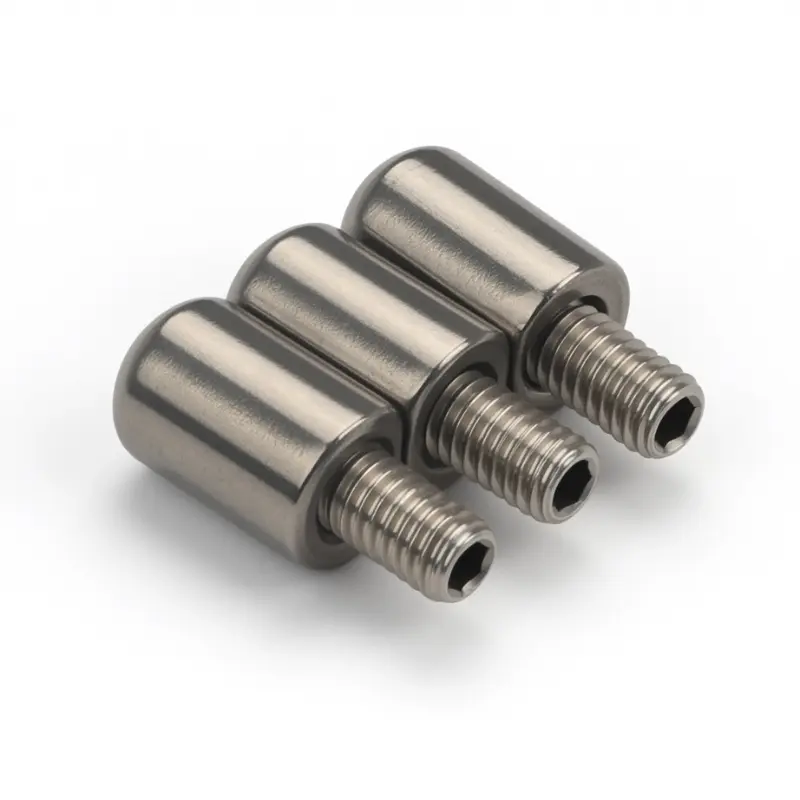

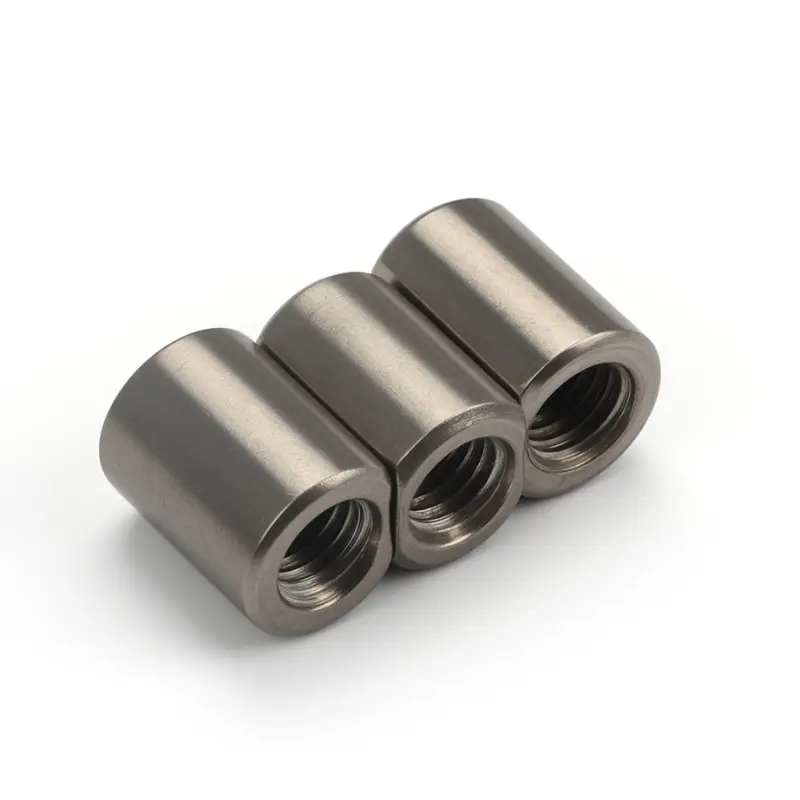

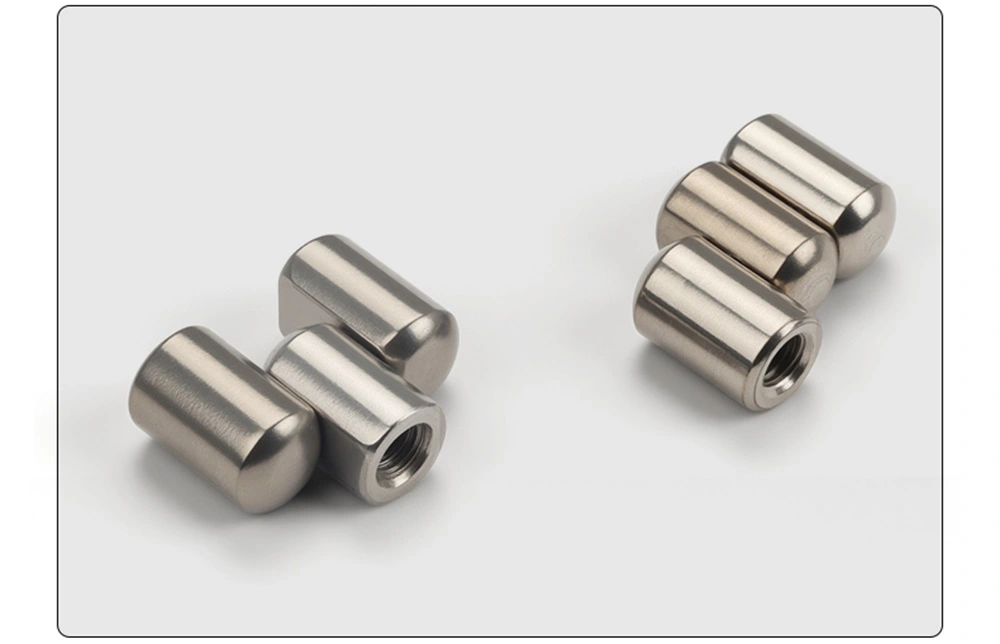

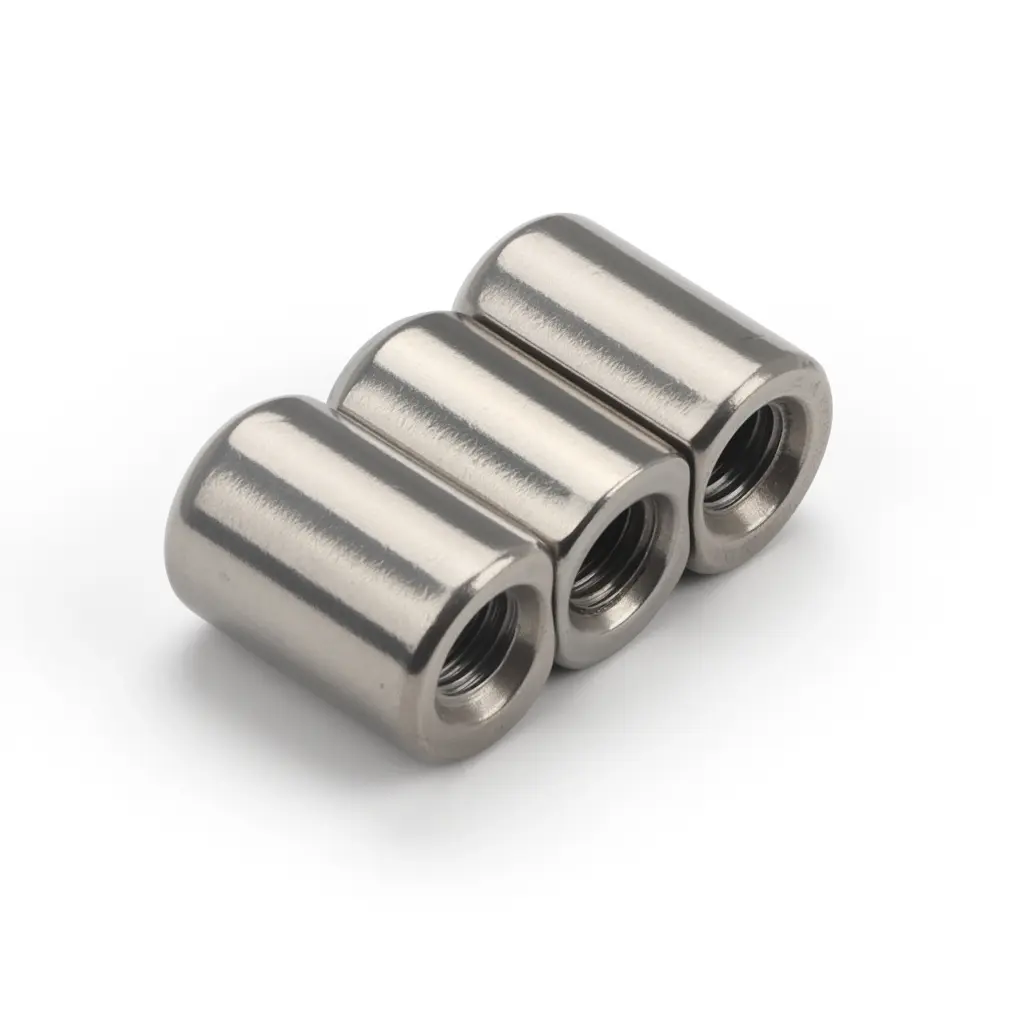

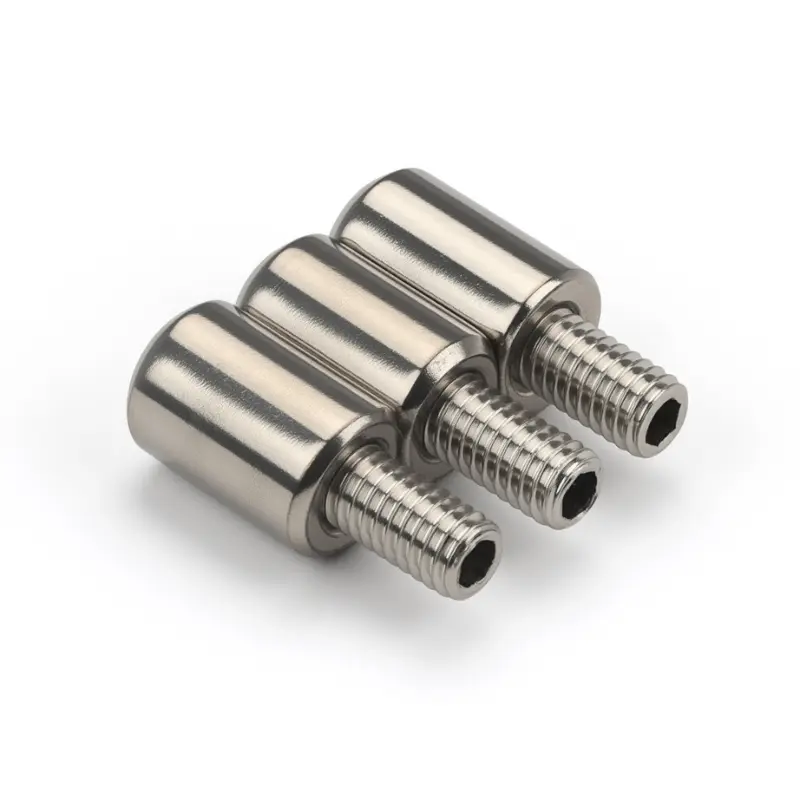

Weld-On Parliament Pivot Hinge tilbydes i indvendige og udvendige gevindversioner på tværs af både M6 og M8 størrelser. Den udvendige gevindtype har en fremspringende gevindtap på monteringsenden, som gevinds direkte ind i et tappet hul i dørpanelet eller karmen. Den indvendige gevindtype har en gevindfatning i monteringsenden, der accepterer en bolt fra panelsiden. Begge går i indgreb med monteringsfladen ved at skrue og sikres derefter ved svejsning til en permanent, stabil installation.

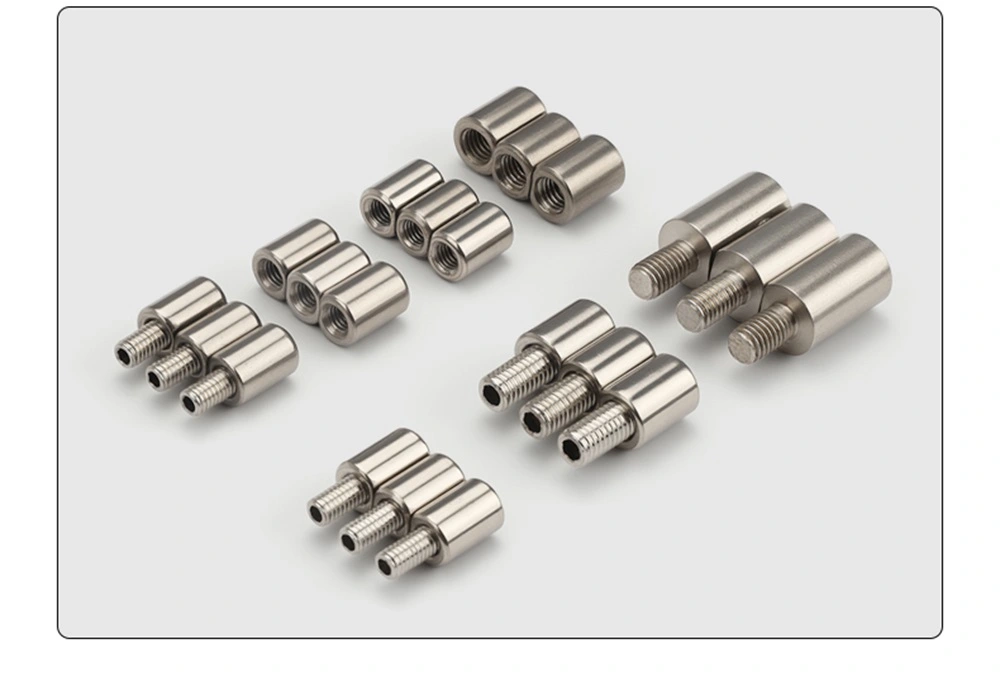

Inden for hængselområdet er den integrerede type M6 udvendigt gevind og integreret type M6 med indvendigt gevind varianterne med faste stifter – stiften er en del af hængselhuset og kan ikke fjernes. Alle andre varianter er aftagelige, med et sidehul gennem tønden, der gør, at stiften kan skydes ud, når døren skal af. M8×16 udvendig gevindvariant er den længste tapmulighed i serien, velegnet til paneler med større monteringsdybde.

Struktur og dimensioner

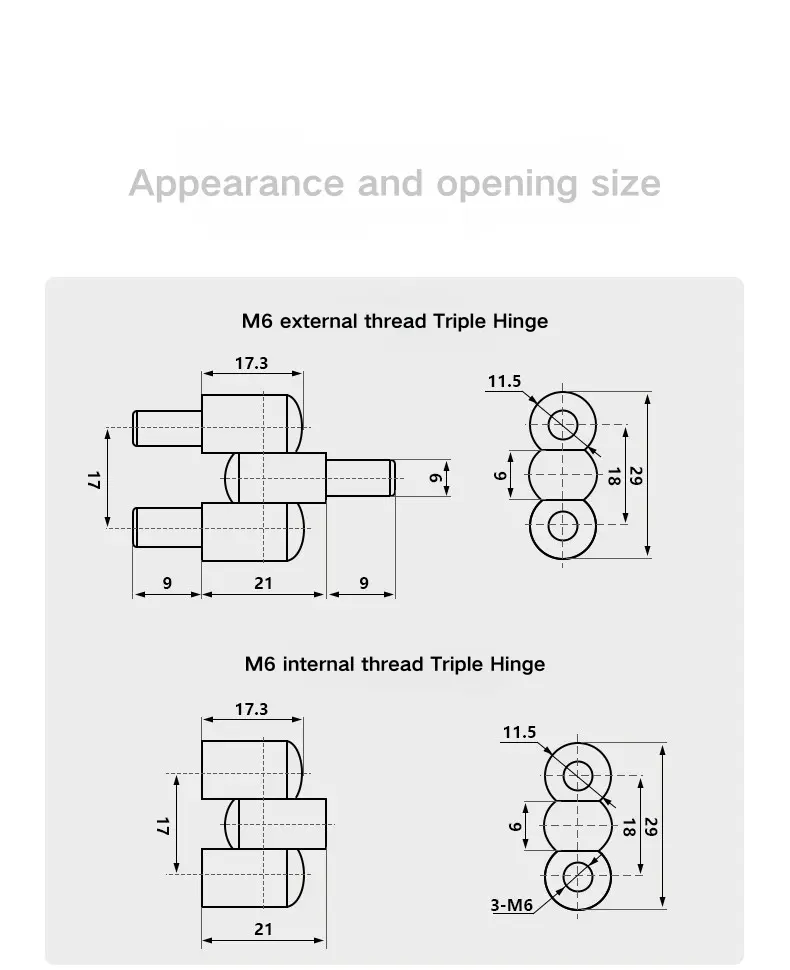

M6 Weld-On Parliament Pivot Hinge har en samlet længde på 17,3 mm med et 21 mm midterspænd. Den udvendige gevindversion tilføjer 9 mm tapforlængelser i hver ende, hvilket giver en samlet spredning på 39 mm. Den tredobbelte tøndestak måler 29 mm i total højde på tværs af tre sektioner på 9 mm, 18 mm, og den øverste knogle med en 11,5 mm tøndebredde og en stiftdiameter på 6 mm.

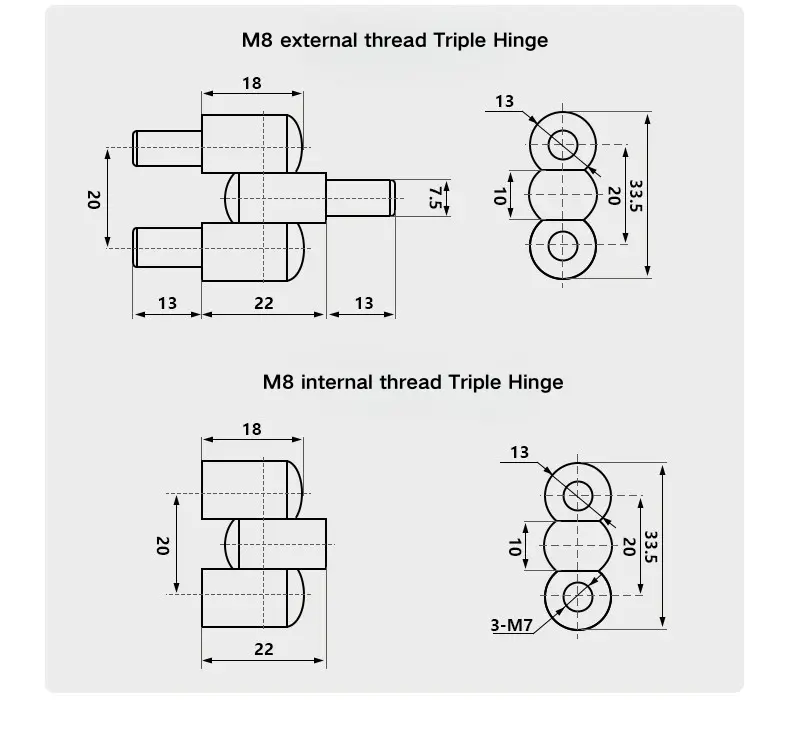

M8-drejehængslet er proportionelt større med en kropslængde på 18 mm og en midtervidde på 22 mm. Den udvendige gevindversion tilføjer 13 mm tapforlængelser på hver side for en samlet spredning på 48 mm. Den tredobbelte tøndestabel løber 33,5 mm i total højde på tværs af tre sektioner - 10 mm, 20 mm og den øverste knogle - med en 13 mm tøndebredde og en stiftdiameter på 7,5 mm. Varianten med indvendigt gevind M8 bruger 3×M7 gevindfatninger.

Installation og pin-konfiguration

Weld-On Parliament Pivot Hinge monteres ved at skrue tappen eller muffen ind i dørpanelet eller rammens monteringspunkt og derefter svejse for at fastgøre positionen permanent. Denne kombination af gevindindgreb og svejsning giver en sikker montering, der håndterer både rotationsbelastningen ved dørcykling og eventuelle sidekræfter på hængslet under brug.

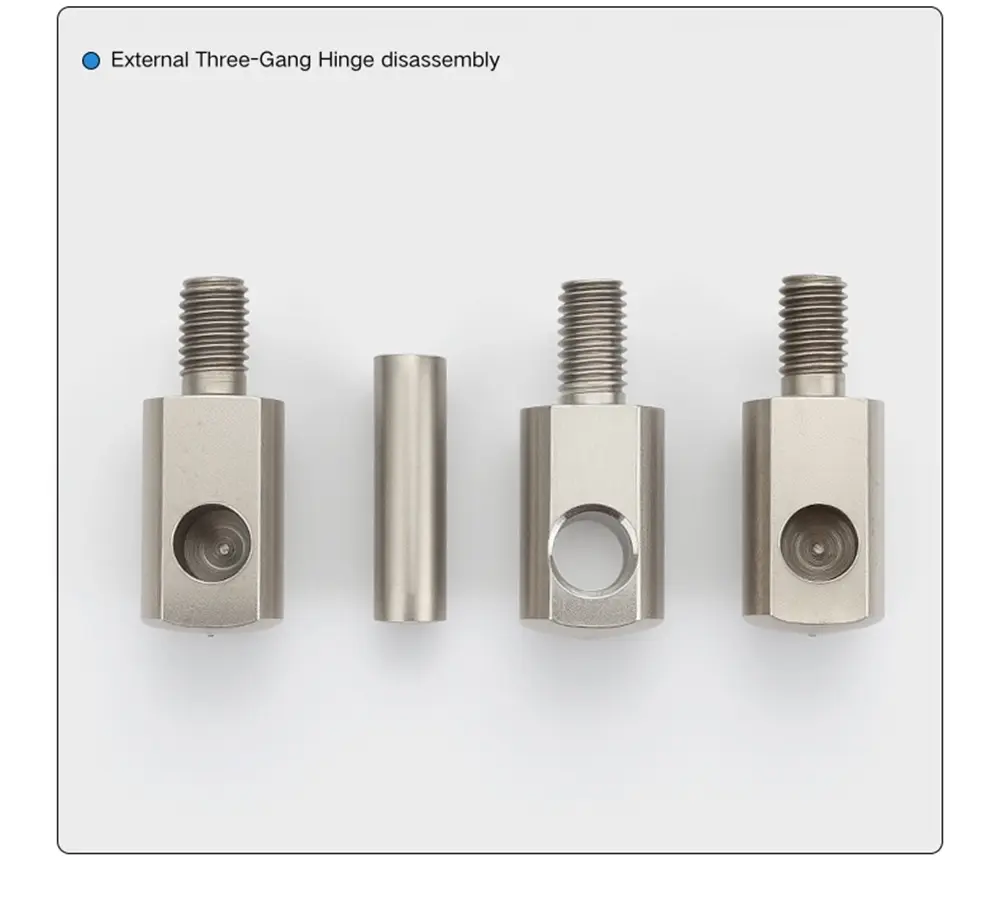

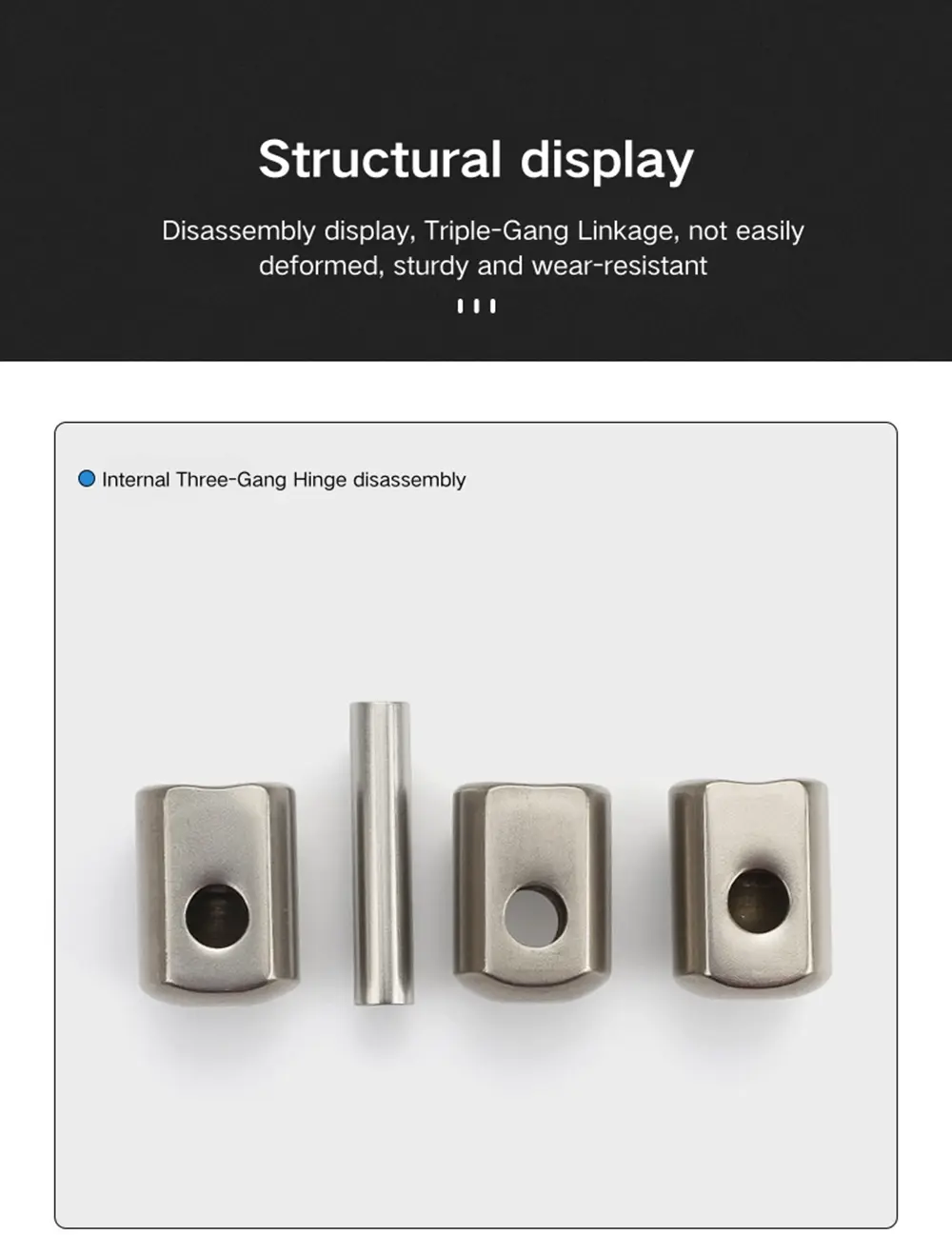

For de aftagelige versioner af denne enhed går stiften ud gennem et sidehul i cylinderlegemet og kan trækkes ud for at frigøre døren fra rammen uden at forstyrre den svejsede montering. De integrerede versioner har ingen sidehul; stiften er fastgjort inde i cylinderen, og hængslet er ikke designet til dørafmontering. Valget mellem integreret og aftageligt afhænger af, om døren skal fjernes i skabets levetid.

Materiale og overfladefinish

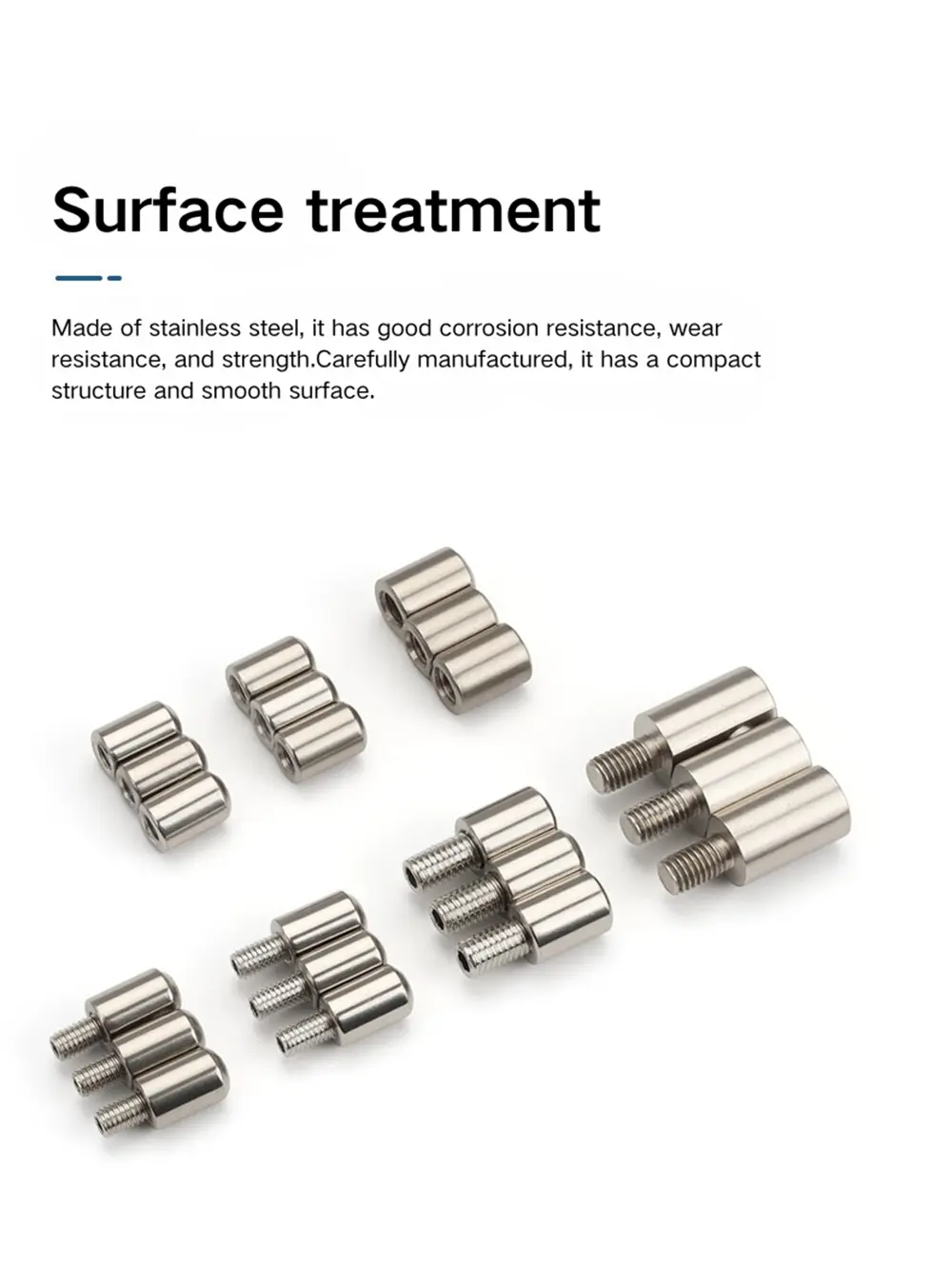

Denne modulopbyggede fås i 201 og 304 rustfrit stål, begge færdige med vibrerende polering. Den vibrerende poleringsproces fjerner grater og skarpe kanter og giver en ensartet mat overflade med lav glans - det er ikke en børstet eller spejlfinish. Begge kvaliteter ser ens ud efter polering; forskellen er i korrosionsbestandighed.

201 rustfrit stål tilbyder en anstændig korrosionsbestandighed til indendørs elskabe og distributionspanelapplikationer i moderate miljøer og er den mere omkostningseffektive mulighed i hele serien. 304 rustfrit stål Weld-On Parliament Pivot Hinge er det bedre valg til udendørs kabinetter, fugtige miljøer eller installationer, hvor langvarig korrosionsbestandighed er et strengt krav. Begge er tilgængelige på tværs af de fleste gevindstørrelser og stiftkonfigurationskombinationer i serien.

FAQ

Q1: Hvilke varianter er tilgængelige i denne hængselserie?

Serien dækker elleve varianter: indvendigt og udvendigt gevind i størrelserne M6 og M8, på tværs af 201 og 304 rustfrit stål, i integrerede og aftagelige stiftkonfigurationer. M8×16 udvendigt gevind er også tilgængelig som en udvidet tap-mulighed til dybere panelmontering.

Q2: Hvad er forskellen mellem de integrerede og aftagelige typer?

Den integrerede type har en fast stift — den kan ikke fjernes, og hængslet er ikke designet til dørafmontering. Den aftagelige type har et sideudgangshul gennem løbet; stiften glider ud, så døren kan løftes af karmen uden værktøj eller forstyrre den svejsede montering.

Q3: Hvad er forskellen mellem indvendig og udvendig gevind?

Den udvendige gevindversion har en fremspringende tap, der skrues ind i et tappet hul i panelet eller rammen. Den indvendige gevindversion har en gevindfatning, der accepterer en bolt fra panelsiden. Begge svejses derefter på plads efter gevind for en permanent installation.

Q4: Hvordan er dette hængsel installeret?

Installation involverer at skrue tappen eller muffen ind i dørpanelet eller rammens monteringspunkt og derefter svejse for at fastgøre hængslet permanent. Kombinationen af ​​gevindindgreb og svejsning holder hængslet stabilt under både rotationsdørbelastning og sidekræfter.

Q5: Hvad er de vigtigste dimensioner for M6- og M8-versionerne?

M6 Weld-On Parliament Pivot Hinge-kroppen er 17,3 mm lang med et 21 mm centerspænd og 6 mm stiftdiameter. Den tredobbelte tøndestabel er 29 mm høj og 11,5 mm bred. M8-versionen har en 18 mm krop, 22 mm centerspænd, 7,5 mm stiftdiameter og en 33,5 mm tøndestakhøjde ved 13 mm bred.

Q6: Hvad er vibrerende polering?

Vibrerende polering er en tumblingsproces, der fjerner grater og skarpe kanter fra delens overflade, hvilket giver en ensartet mat finish med lav glans. Det er ikke en børstet eller spejlfinish. Både 201 og 304 rustfri versioner af dette hængsel gennemgår den samme vibrerende poleringsproces.

Q7: Hvilken rustfri stålkvalitet skal jeg vælge?

201 rustfrit stål passer til standard indendørs elskabe og distributionspaneler, hvor korrosionseksponeringen er moderat. 304 rustfrit stål er det bedste valg til udendørs kabinetter, miljøer med høj luftfugtighed eller installationer, hvor langsigtet korrosionsbestandighed er et hårdt krav.
