Asymmetrisk offset hængsel — hvad det er, og hvor det gør en forskel

De fleste hængsler er symmetriske - de to blade har samme størrelse, og drejetappen sidder i midten af ​​mellemrummet mellem dør og karm. Anasymmetrisk offset hængselbryder det mønster bevidst, og forstå hvorfor afslører en masse om de specifikke problemer, det er designet til at løse.Yitailockleverer asymmetriske offset-hængsler til el-skabe og industriskabe, hvor standardhængselsgeometri simpelthen ikke virker.

Hvad gør det anderledes?

I et standardhængsel sidder drejepunktet lige ved dørkanten. Det betyder, at døren svinger i en bue, der fører kanten tilbage i skabsåbningen, når den åbnes - hvilket begrænser, hvor bredt døren kan svinge, før kanten griber fat i karmen eller indvendige komponenter.

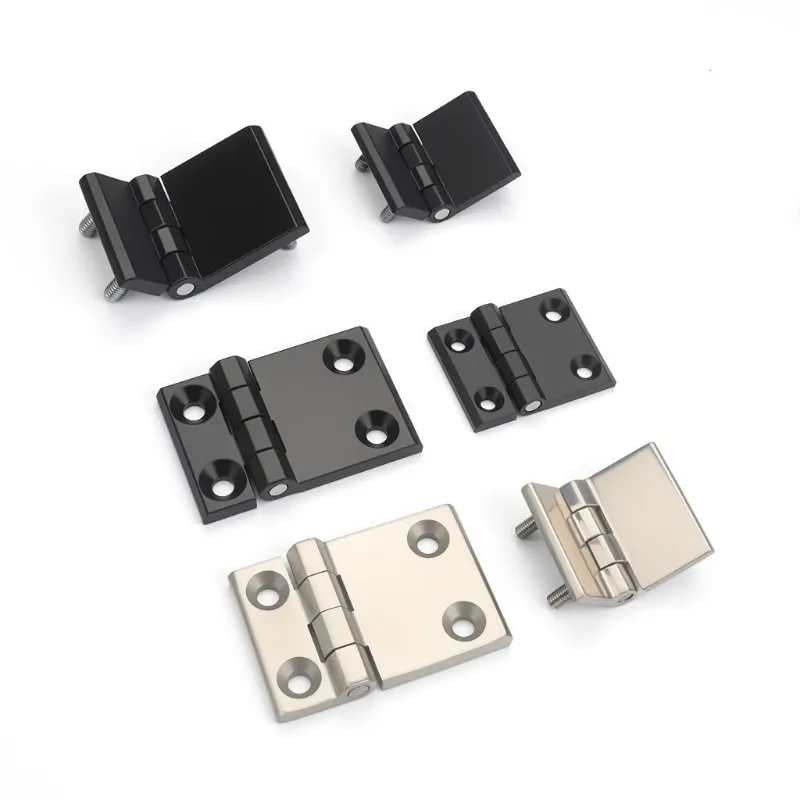

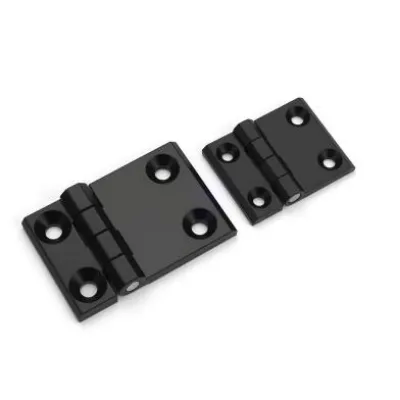

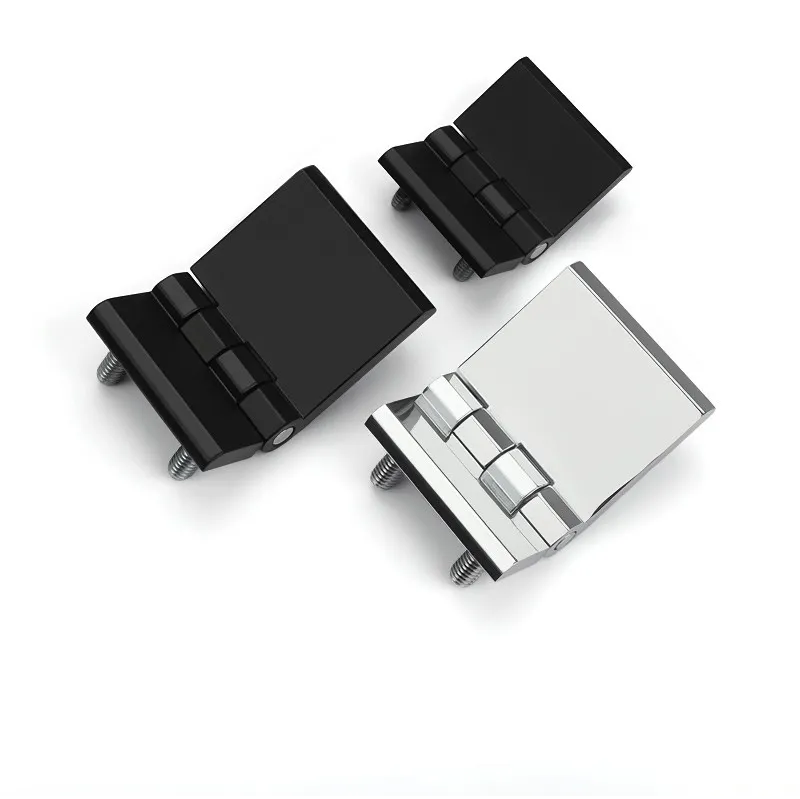

Anasymmetrisk offset hængselflytter omdrejningspunktet væk fra dørkanten ved at bygge en forskydning i et eller begge blade. Resultatet er, at døren svinger i en bredere bue, hvilket gør karmen mere ren og tillader en større åbningsvinkel, uden at kanten tilsmudser noget. Til skabe med tykke rammer, indvendige komponenter tæt på dørkanten eller installationsrum, hvor døren skal åbne forbi 90 grader uden hindring, løser denne geometri et problem, som et standardhængsel ikke kan.

Hvor bruges det?

Deasymmetrisk offset hængseldukker oftest op på:

· Skab med tykke eller forstærkede dørkarme - hvor en standard hængseldrejning ville få dørkanten til at snavse på karmen ved bredere åbningsvinkler

· Fordelingsskabe med indvendige komponenter tæt på døren - hvor døren skal rydde indvendige ledninger eller komponenter rent, når den er helt åben

· Skabe, der kræver brede åbningsvinkler - især hvor vedligeholdelsesadgang kræver, at døren svinger forbi 90 grader uden forhindringer

· Skræddersyede kabinetkonstruktioner - hvor dør- og karmgeometrien ikke passer til standard hængselproportioner, og der er behov for et offset blad for at få geometrien til at fungere

Materiale og specifikation

Rustfrit stål og zinklegering er standardmaterialemulighederne, med samme logik, der gælder som for de fleste skabshængsler - rustfrit stål til udendørs eller høj luftfugtighed miljøer, zinklegering til standard indendørs skabe. Forskydningsdimensionen er nøglespecifikationen for at bekræfte: hvor langt drejetappen skal flyttes fra dørkanten afhænger af karmens tykkelse og den nødvendige frigang ved fuld åbning. At få den måling rigtigt før bestilling sparer justeringsarbejde under installationen.

Hvornår vil standard ikke gøre det?

De fleste skabslåger fungerer fint med et standardhængsel. Det asymmetriske forskudte hængsel findes til de situationer, hvor de ikke gør det - hvor geometrien af ​​døren, karmen eller installationsrummet skaber et problem, som kun en forskudt pivot kan løse rent. Til disse applikationer er det det rigtige værktøj til jobbet.
