Elskabsdøre Sidemonteret bøjningshængsel

For disse engros-indkøbsskabsdørhængsler fra Yitai Lock til bygning af elskabe eller skuffeskabe giver Power Cabinet Doors Side-Mount Bend Hinge-serien en masse fleksibilitet - seksten varianter i alt, der dækker forskellige karmdybder, dørpaneltykkelser og monteringspladekonfigurationer på tværs af CL93013, CL9303, CL 9303, CL 9303, CL serie. De forreste monteringsplader på tværs af de fleste modeller deler et ensartet fodaftryk på 36 × 17,7 mm eller 25 × 17,7 mm med rille eller rundt hul, hvilket gør det nemt at vælge den rigtige model baseret på din karmprofil uden at skulle redesigne dørpanellayoutet.

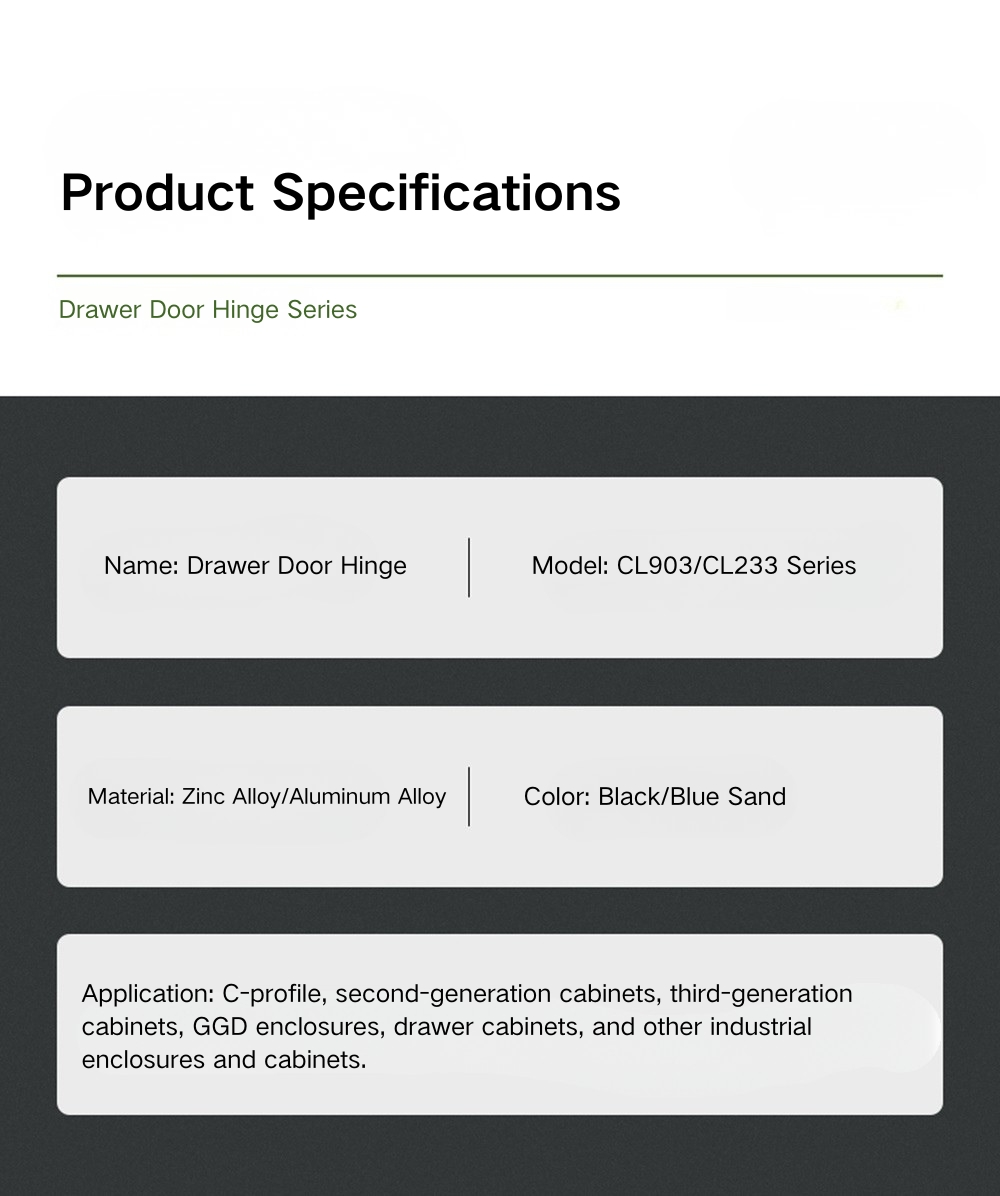

Produktmodel	Sidemonteret skabshængsel
Overfladebehandling	Zinklegering
Valgfrie materialer	Sort/blåt sand
Brug	Velegnet til forskellige typer af koblingsskabe, styrebokse mv

Modeludvalg og serieoversigt

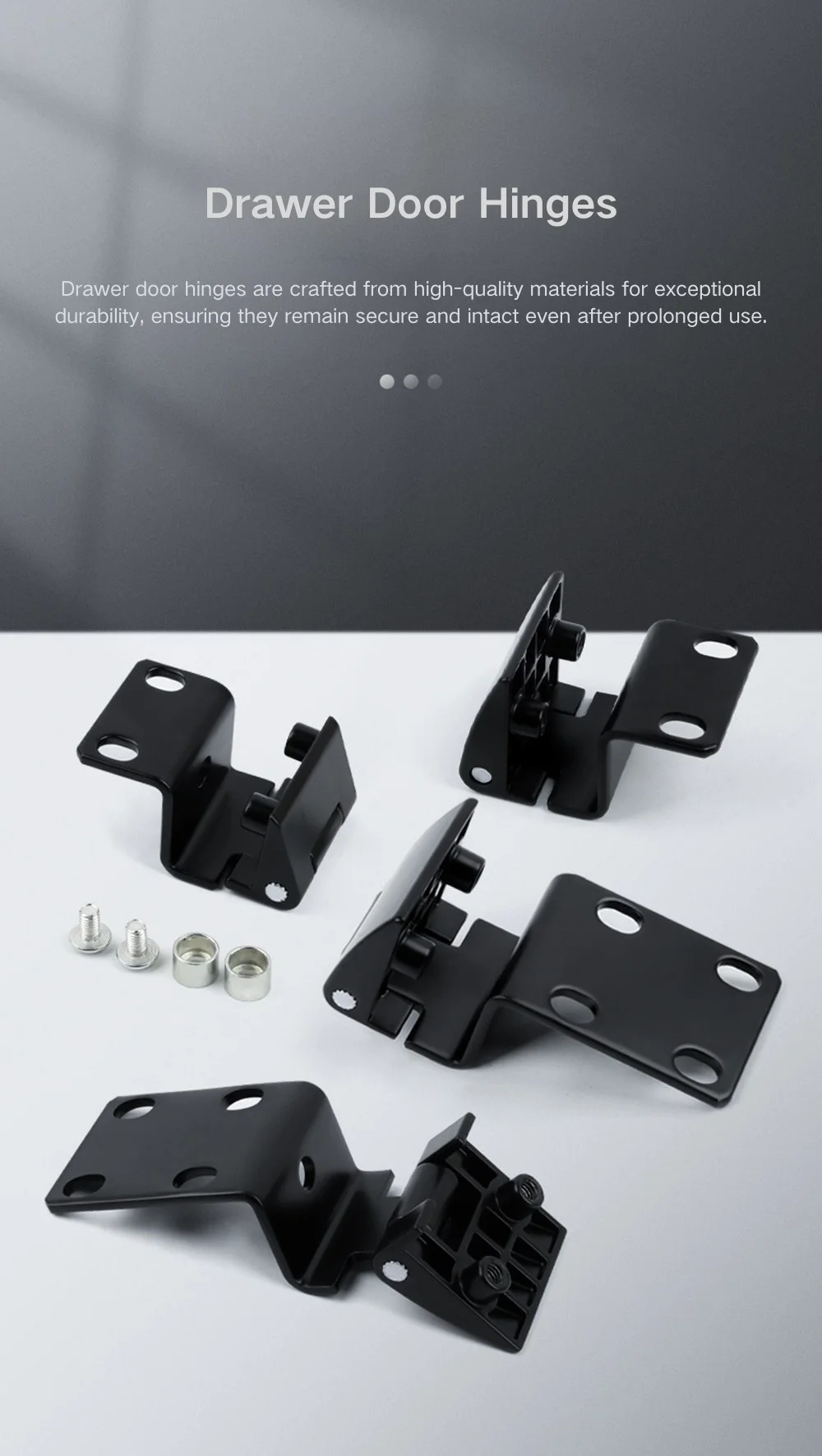

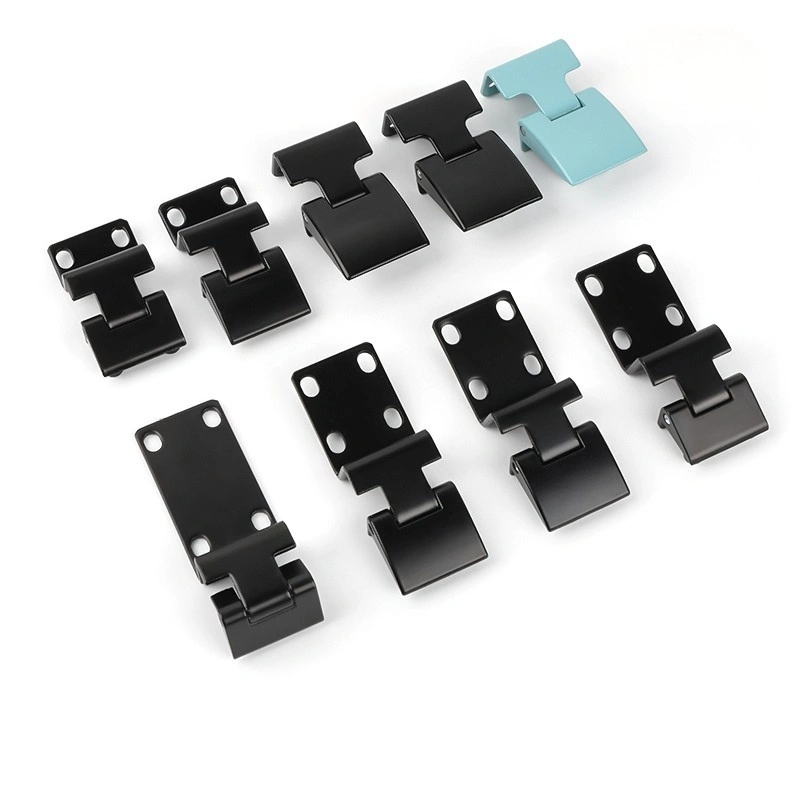

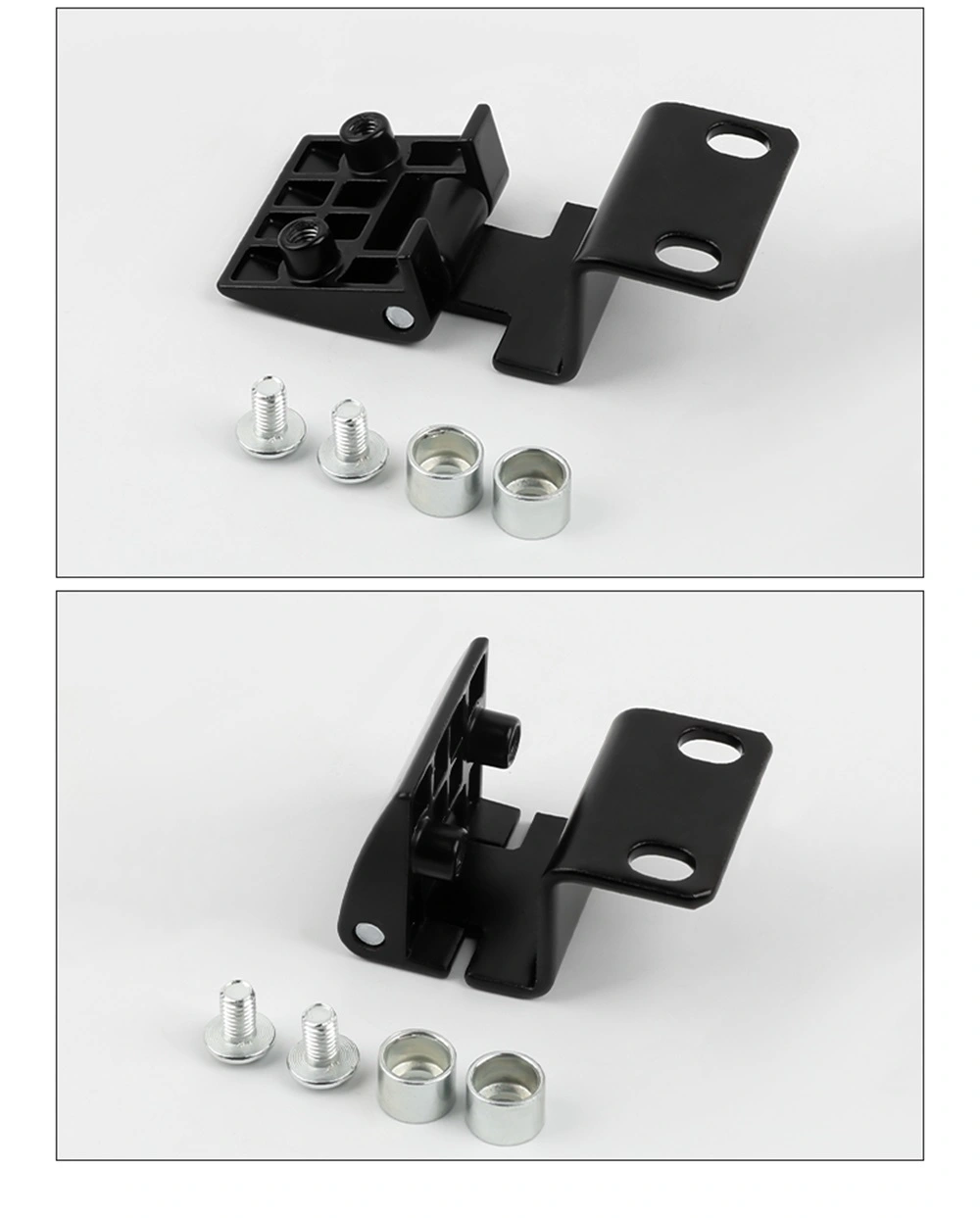

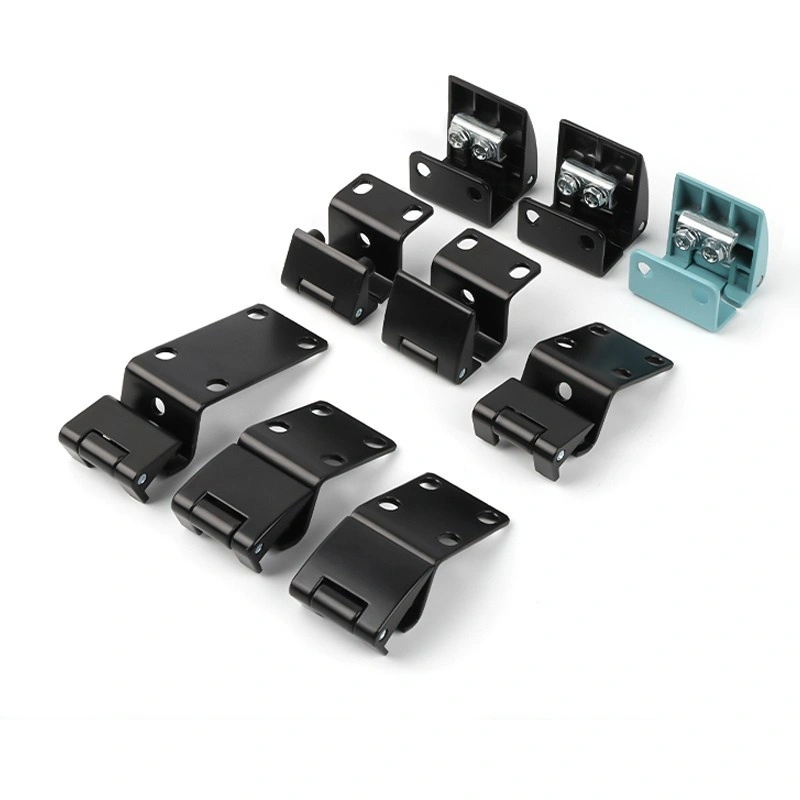

Elskabslåge sidemonterede bøjningshængsel er organiseret i fire serier. CL803-serien dækker tre modeller - CL803A-25, CL803B-20, CL803B-25 og CL803D-25 - alle i sort zinklegering med frontpladebredder på enten 36 mm eller 39 mm afhængigt af modellen. CL803A-25 bruger en frontplade med to skruer på 39 × 20 mm med 12 mm hulafstand; CL803B- og CL803D-modellerne bruger en 36 × 25 mm plade med slidsfiksering.

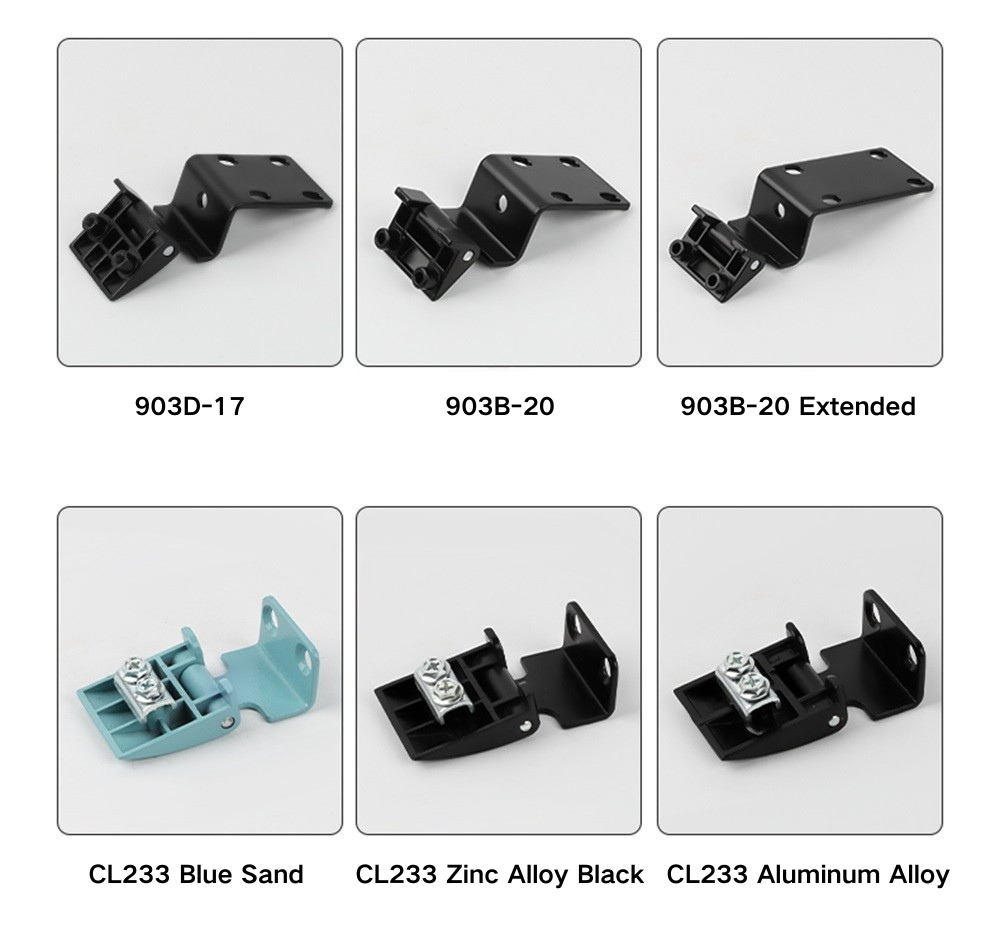

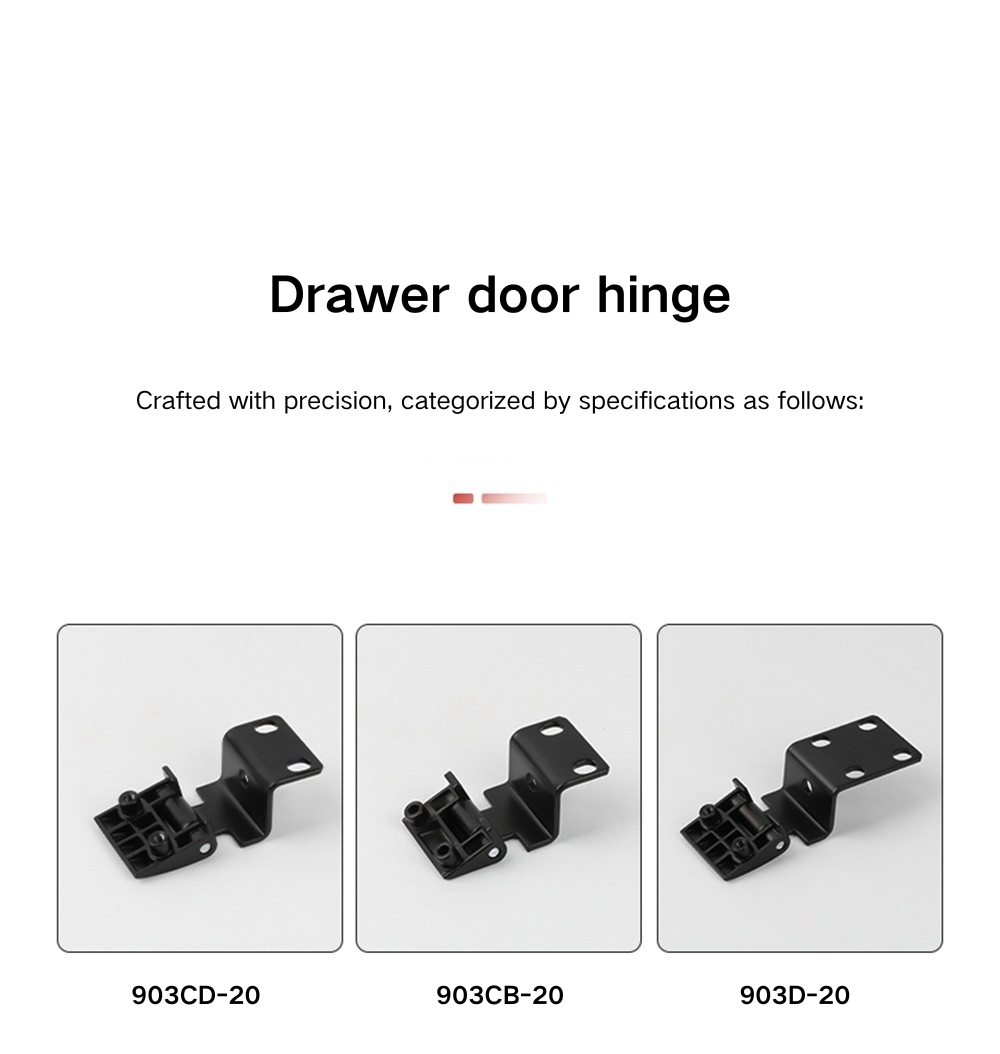

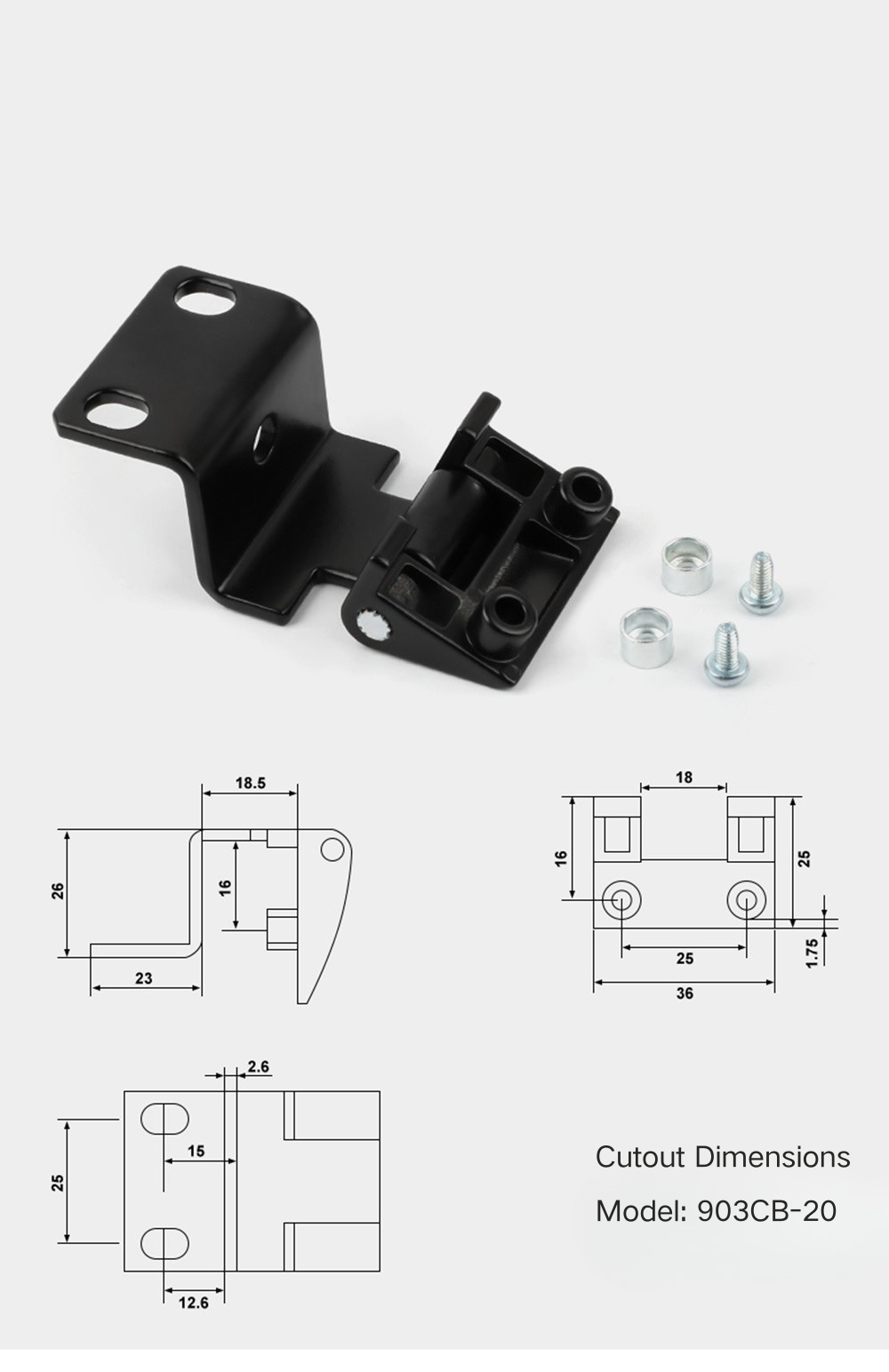

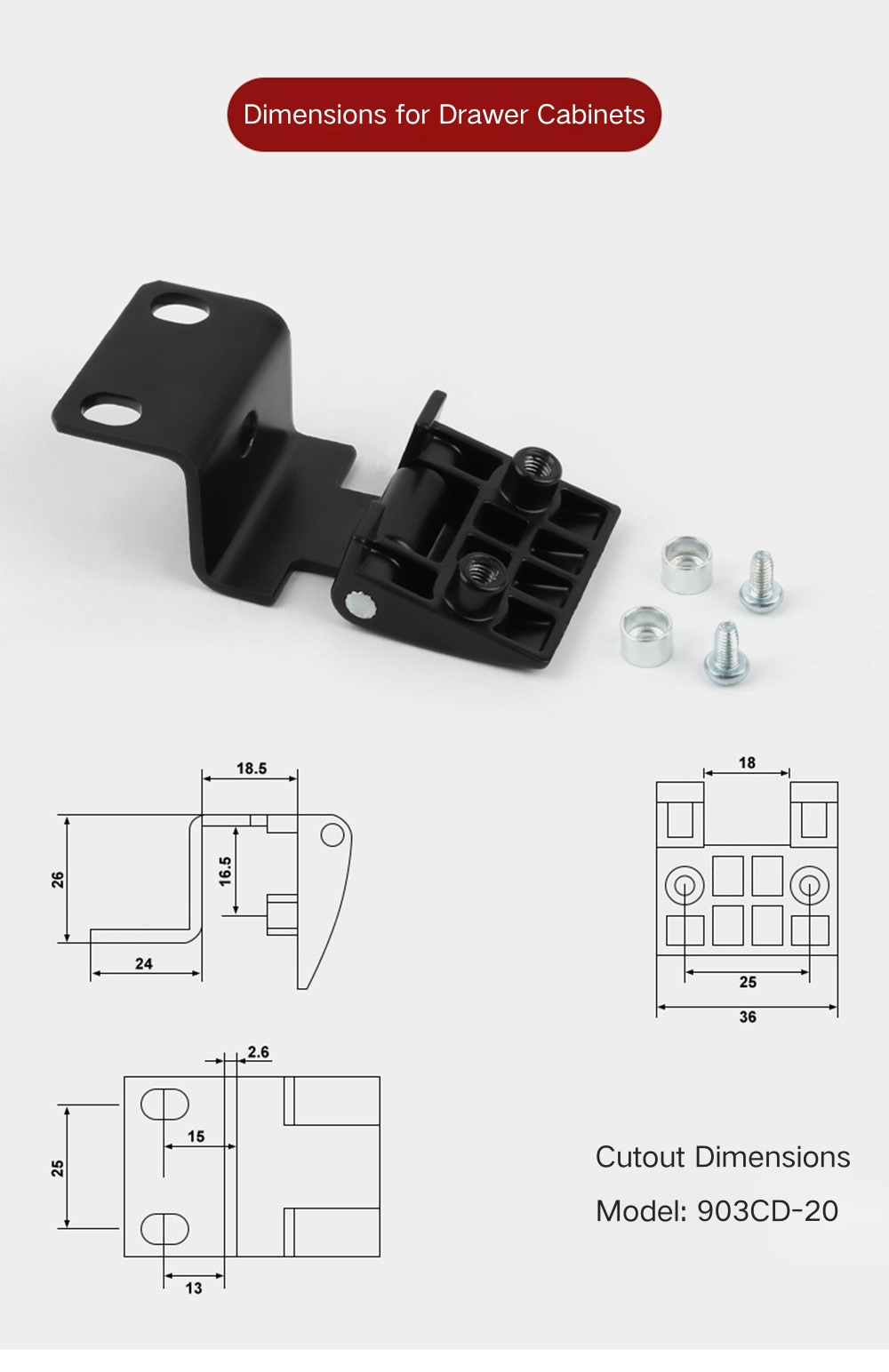

CL901-serien inkluderer CL901B-17, CL901B-20 og CL901D-17, alle med en 36 × 17,5 mm frontplade og konsekvent 8 mm + 2,5 mm hulforskydning. CL903-serien er den største gruppe i hængselserien, med syv modeller, inklusive CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 og CL903D-20 – der dækker både standard- og dybderammerne. CL233 runder udvalget af i sort zinklegering, sandblå zinklegering og aluminiumslegering med en 39 × 20 mm frontplade og 12 mm hulafstand svarende til CL803A-25.

Dimensioner efter serie

CL803-serien af ​​sidemonteret bøjningshængsel spænder over en samlet bredde på 18,5 mm til 23,5 mm og en højde på 26 mm til 28,5 mm på tværs af sine modeller. CL803A-25 er 23 mm bred og 26 mm høj med en indvendig dybde på 22,5 mm; CL803B-20 er 18,5 mm bred med en indvendig dybde på 16 mm; CL803B-25 er 23,5 mm bred og 28,5 mm høj med en indvendig dybde på 16 mm; og CL803D-25 er 23,5 mm bred og 26,5 mm høj med en indvendig dybde på 16,5 mm. Alle CL803-modeller har en 26 mm bundbredde og en 20 mm høj monteringsplade.

CL901-serien er mærkbart højere end de andre modeller i Power Cabinet Doors Side-Mount Bend Hinge-serien — alle tre kommer i en samlet højde på 39,5 mm, med bredder mellem 15,5 mm og 18,5 mm og en ensartet 16,5 mm indvendig dybde over hele brættet. Basebredder på 1 mmB - 5,00 mm er 1,90 mm. til CL901B-20 og 21 mm til CL901D-17. CL903-serien spænder over et bredere område — basisbredder fra 48 mm til 73,8 mm på den udvidede model med samlede højder på 25,5 mm til 26 mm. CL233 er 24,5 × 24,5 mm samlet med en indvendig dybde på 22 mm, en 39,3 mm monteringsplade og 7,5 mm + 15 mm hulforskydning på frontpladen.

Applikationsscenarier

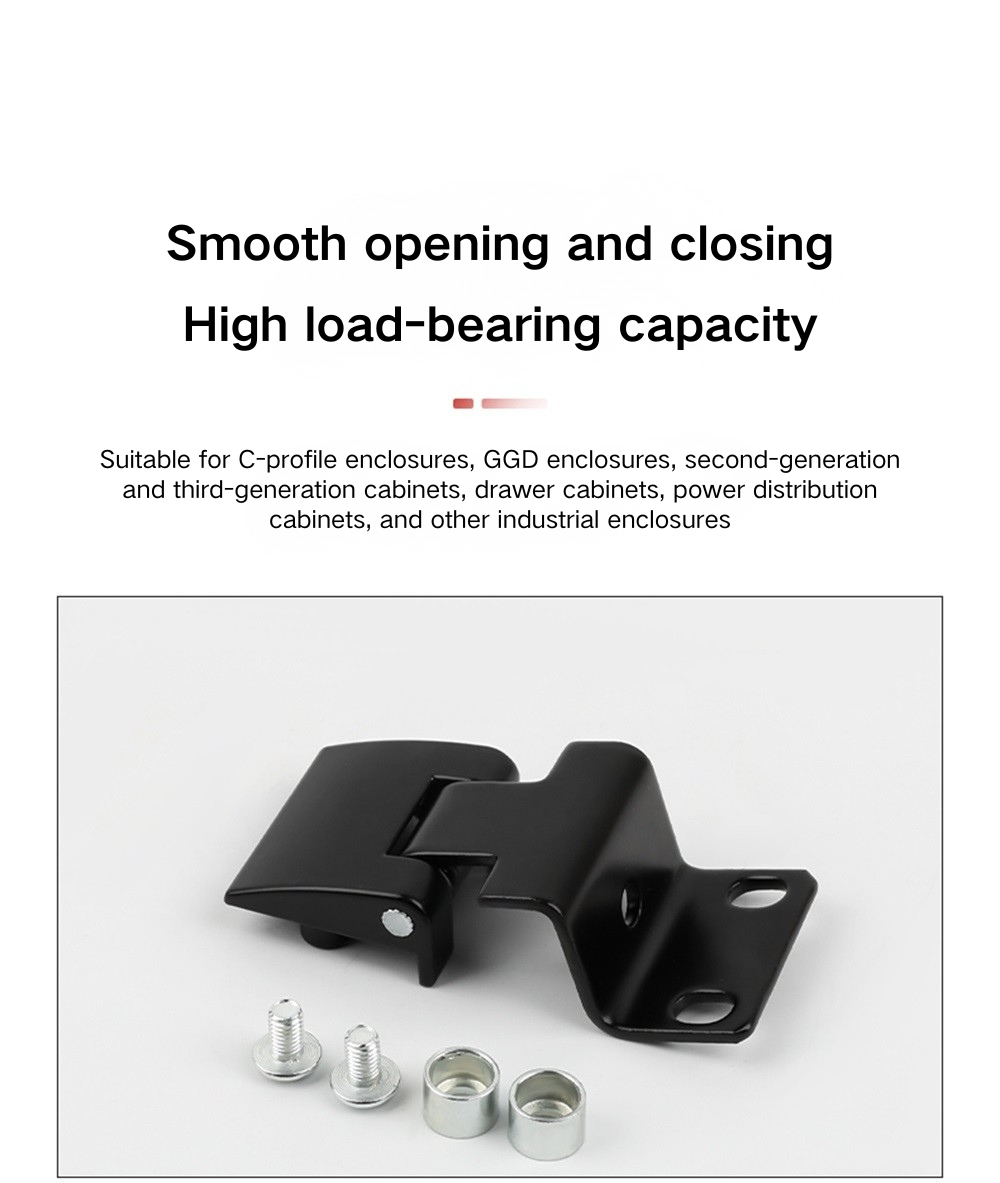

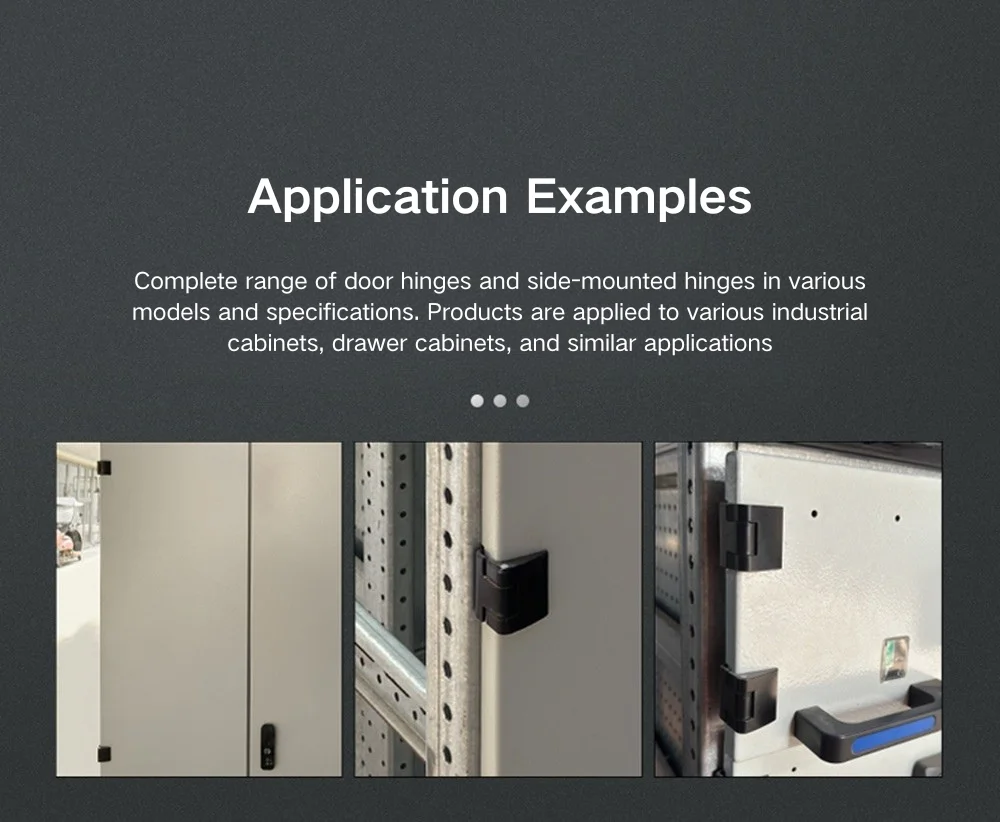

Elskabsdørene til sidemonterede bøjningshængsler er designet specifikt til skabsrammer bygget på C-sektions stålprofiler, som er standardkonstruktionsmetoden for GGD-elskabe, anden og tredje generations distributionsskabe, skuffeskabe og strømskabe. Hængselslegemets bøjede profil hægter sig over C-sektionens læbe og frontpladen skrues på dørpanelfladen, hvilket er den etablerede installationsmetode for denne skabstype og kræver ingen modifikation af standardrammeprofiler.

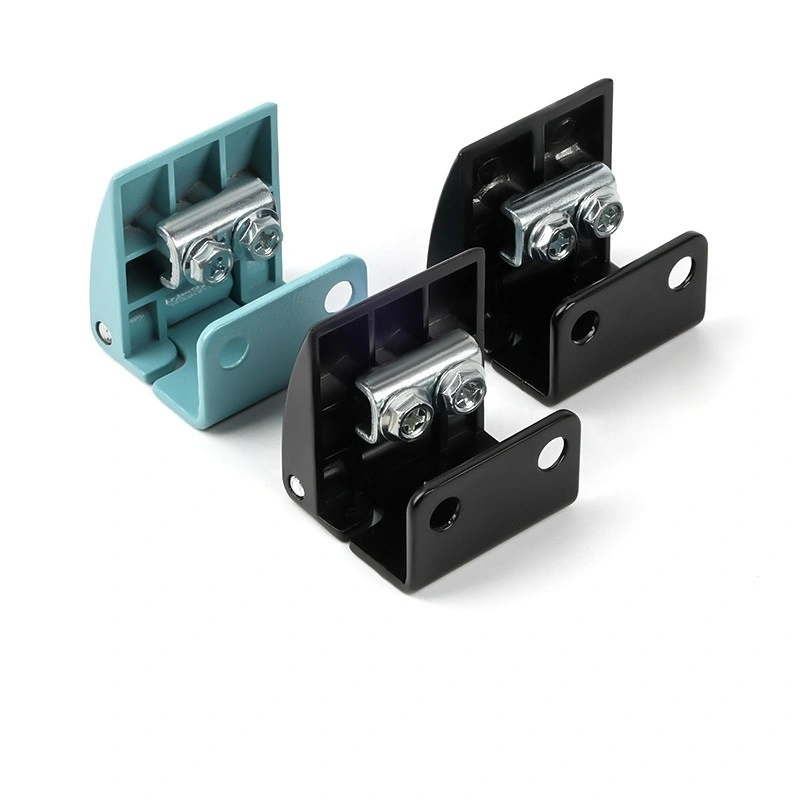

Ud over de centrale GGD- og elskabsapplikationer passer dette produkt også til andre industrielle kabinetter bygget på kompatible C-sektioner eller lignende bøjede stålrammeprofiler. CL233 i sandblå zinklegering er nogle gange specificeret, hvor skabets ydre bruger et farvekodet hardwareskema, mens aluminiumslegeringen CL233-varianten er den lettere mulighed for skabe, hvor vægten er en overvejelse. Udvalget af modelstørrelser på tværs af CL803, CL901 og CL903 betyder, at de fleste standardkarmdybder og dørpaneltykkelser på markedet for GGD og elskabe er dækket af en enkelt produktfamilie.

FAQ

Q1: Hvilke serier er inkluderet i dette hængselsortiment?

Serien dækker fire serier: CL803 (fire modeller), CL901 (tre modeller), CL903 (syv modeller) og CL233 (tre varianter). Alle er sort zinklegering undtagen CL233, som også fås i sandblå zinklegering og aluminiumslegering.

Q2: Hvilke skabstyper er dette hængsel designet til?

Sidemonteret bøjningshængsel er designet til C-sektions profilskabsrammer, inklusive GGD-elskabe, anden og tredje generations distributionsskabe, skuffeskabe og strømskabe. Det er ikke beregnet til fladramme eller svejsede kabinettyper.

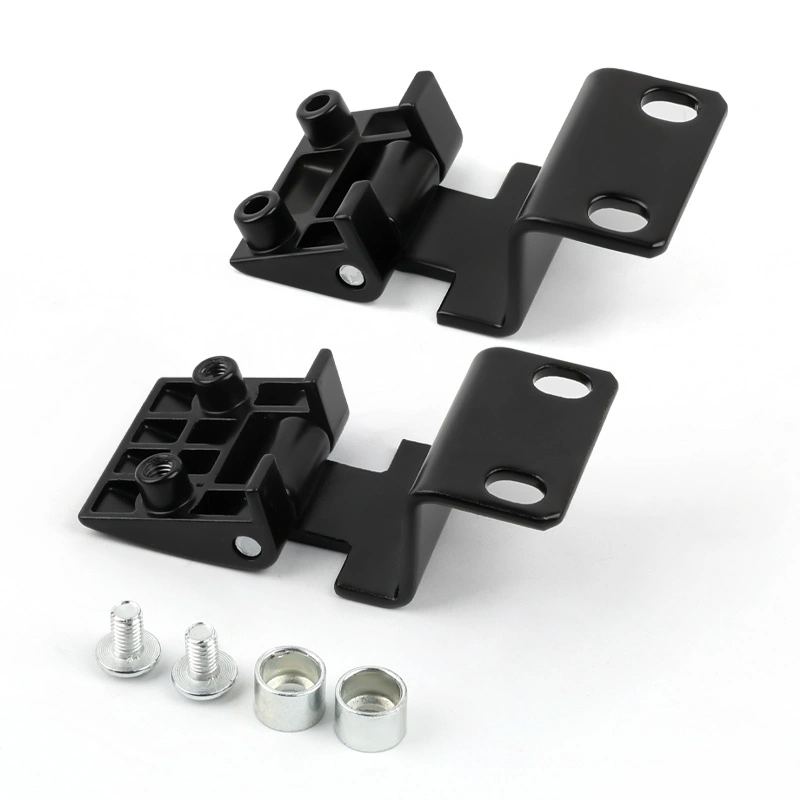

Q3: Hvordan er dette hængsel installeret?

Alle modeller er skruemonterede. Det bøjede hængselhus kroger over C-sektionens rammelæbe, og den forreste monteringsplade skrues fast på dørpanelets overflade. Ingen svejsning er påkrævet.

Q4: Hvad er forskellen mellem CL803-, CL901- og CL903-serien?

Serierne adskiller sig i samlet størrelse, rammedybde og monteringspladekonfiguration. CL901-modellerne er de højeste med en samlet højde på 39,5 mm; CL803-modeller er mere kompakte; CL903-modeller dækker det bredeste udvalg af basebredder, inklusive en udvidet variant på 73,8 mm. Vælg ud fra din specifikke karmprofil og dørpaneldimensioner.

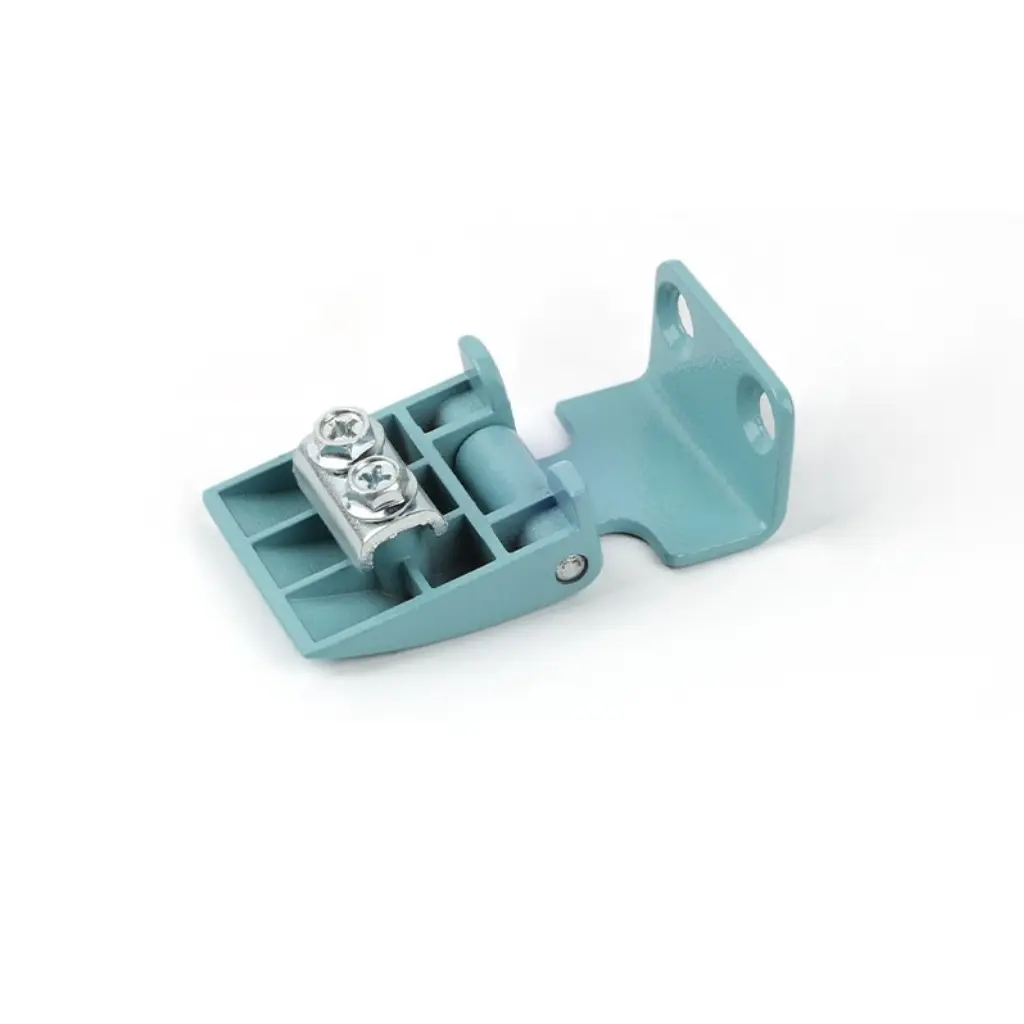

Q5: Hvad gør CL233 anderledes end de andre serier?

CL233 fås i tre varianter - sort zinklegering, sandblå zinklegering og aluminiumslegering - hvilket gør den til den eneste model i serien med farvevalg og et letvægtsmaterialealternativ. Dens frontpladedimensioner (39 × 20 mm) svarer til CL803A-25.

Q6: Hvordan vælger jeg den rigtige model til mit skab?

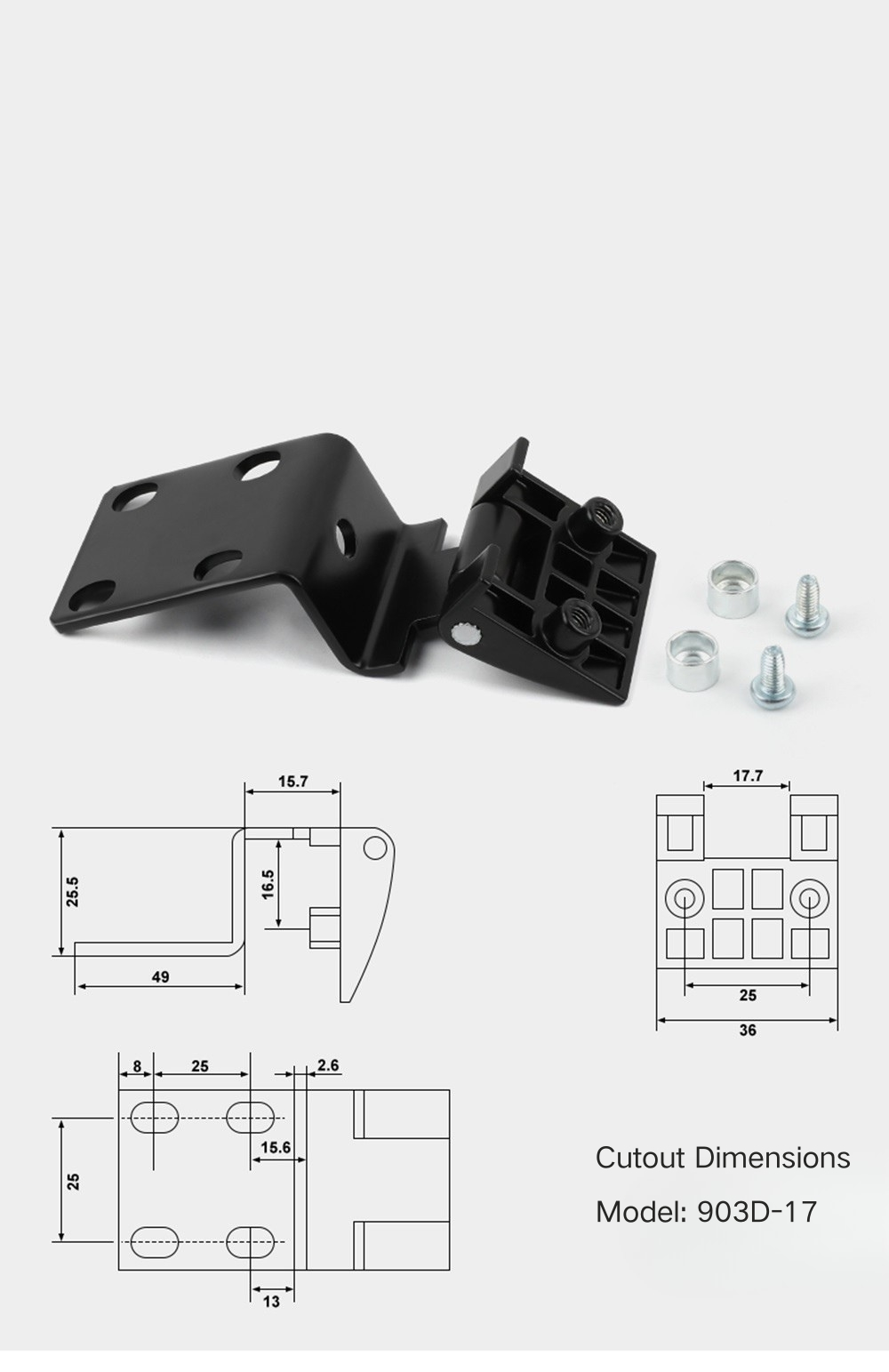

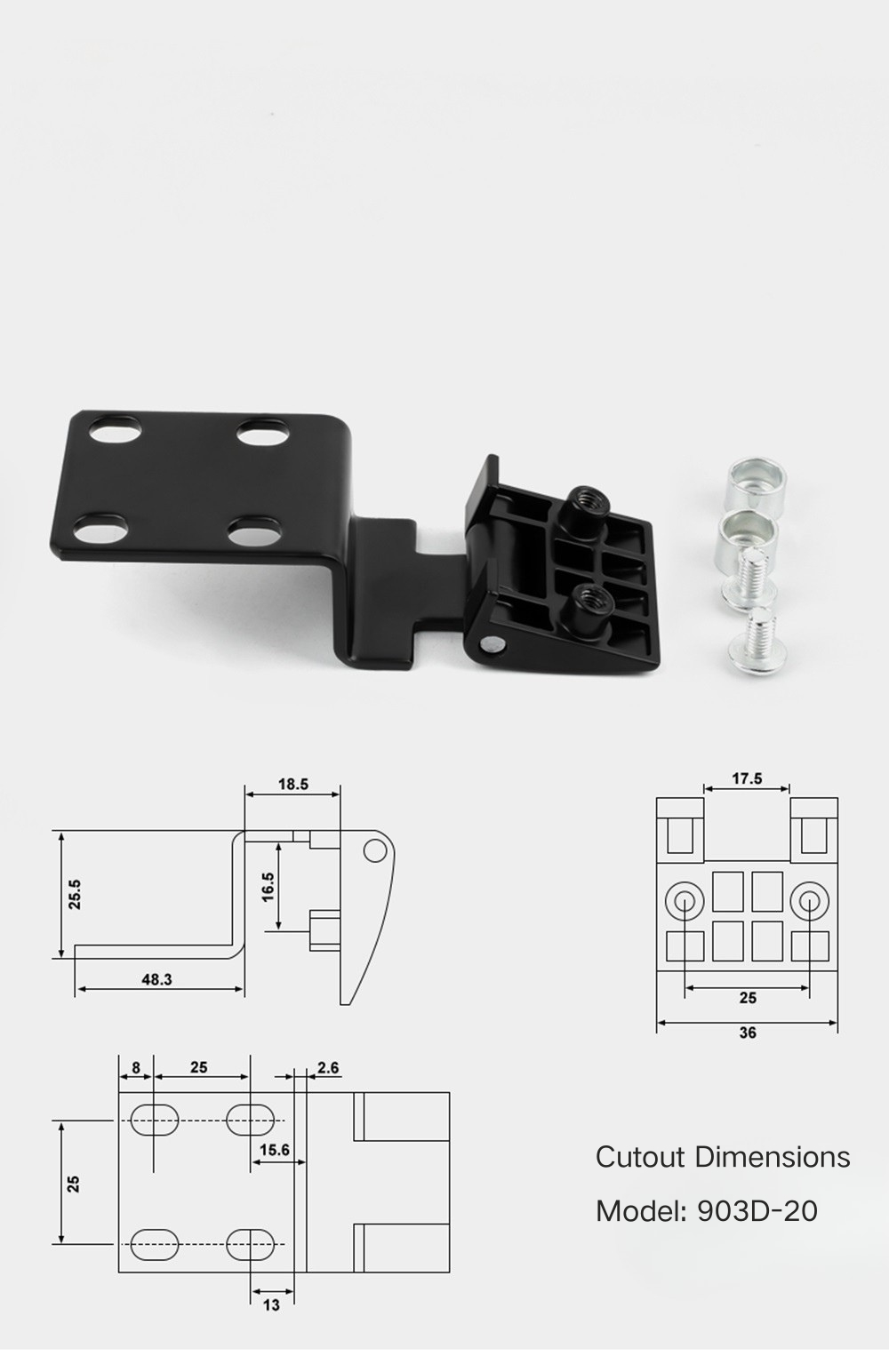

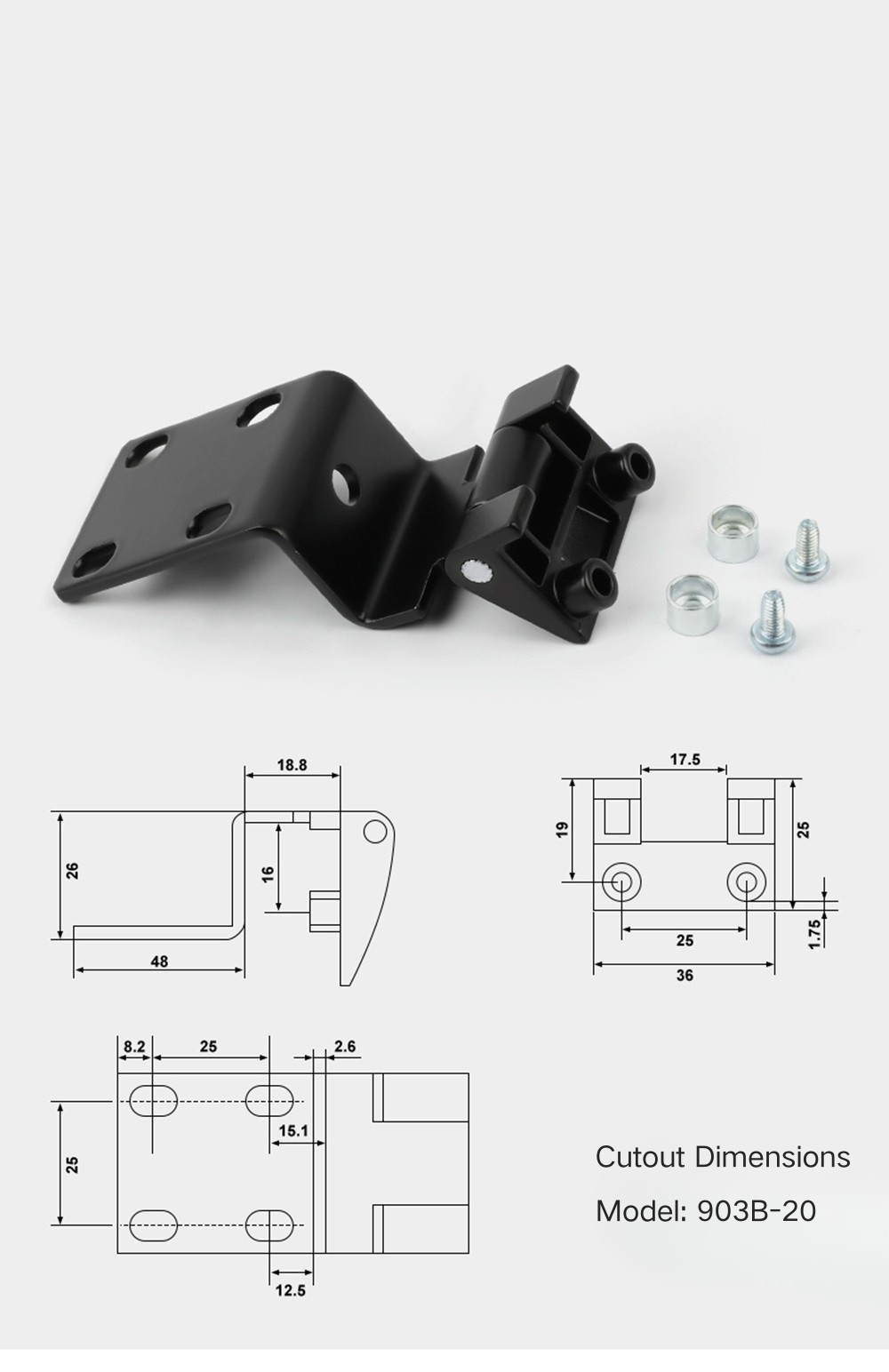

Valget afhænger af din skabsrammeprofildybde, dørpaneltykkelse og monteringspladepræference. Talsuffikserne (-17, -20, -25) og bogstavsuffikser (A, B, D, CB, CD) er en del af modelbetegnelsen. Se måltegningerne for hver model eller kontakt Yitai Lock med dine rammespecifikationer for at få en anbefaling.

Q7: Hvilket materiale er hængslerne lavet af?

De fleste modeller er sort zinklegering. CL233 fås desuden i sandblå zinklegering og aluminiumslegering. Zinklegeringskonstruktion giver god dimensionel konsistens fra trykstøbning og håndterer standard indendørs industrielle kabinetmiljøer godt.

Q8: Er CL903B-20 Extended velegnet til dybere rammeprofiler?

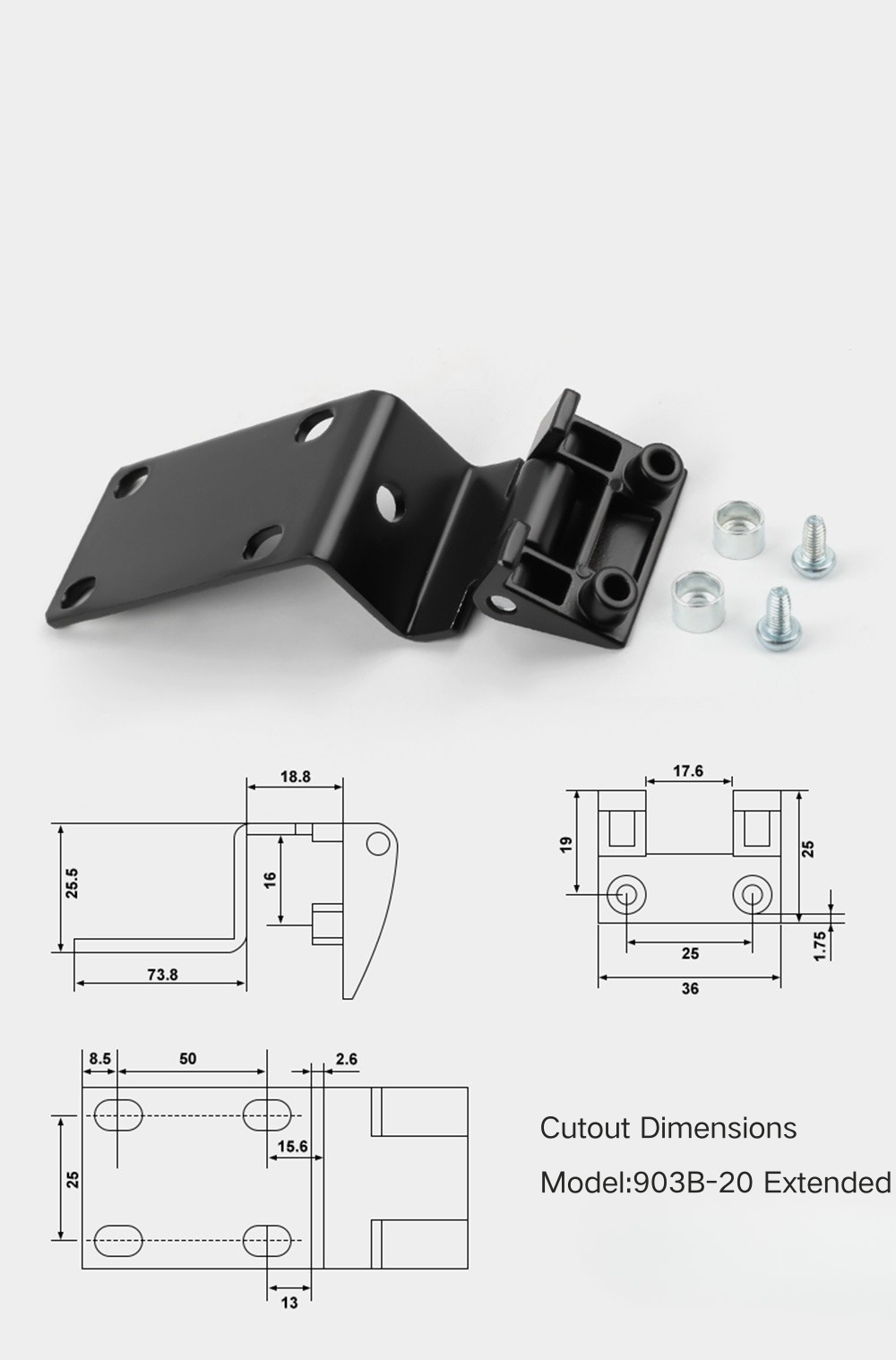

Ja — CL903B-20 Extended har en basebredde på 73,8 mm, hvilket er betydeligt bredere end standard CL903B-20 med 48 mm. Det er det rigtige valg, når skabsrammeprofilen kræver en længere hængselbase for at bygge bro over en dybere C-sektionskanal.
