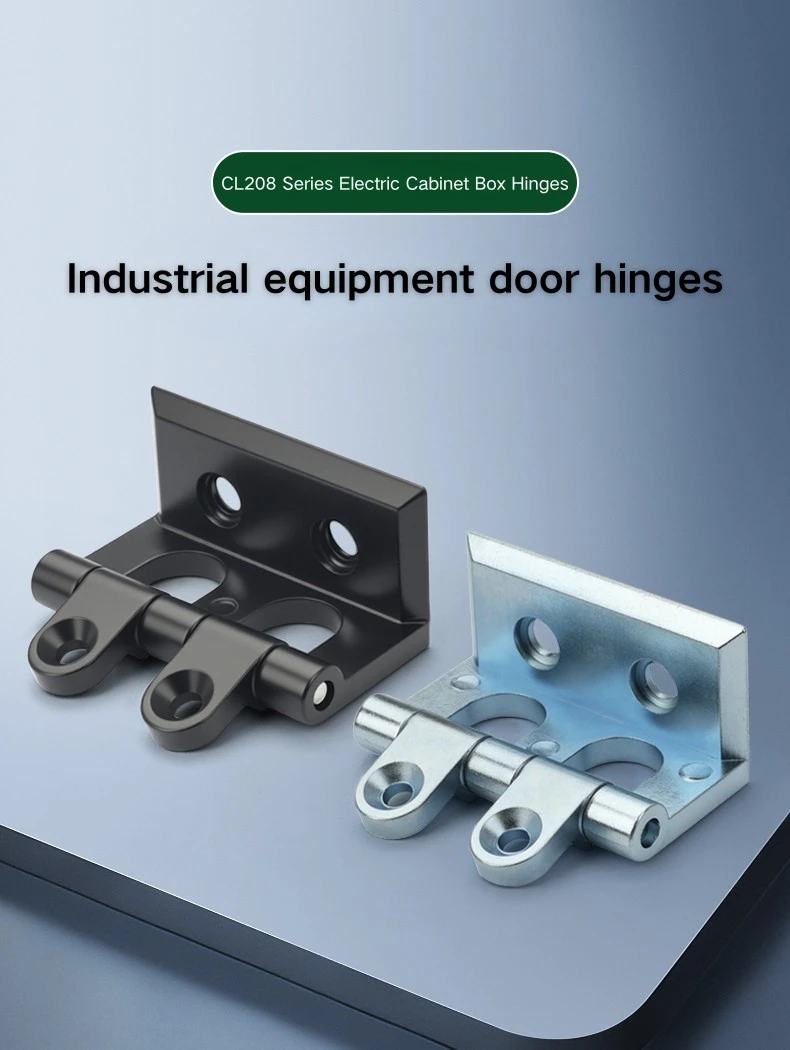

RMU Kabinet Zinklegering Hængsel

For dem, der køber RMU kabinethardware fra Yitai Lock in volume, bruger RMU kabinettet zinklegeringshængsel CL208 et dobbeltløbsdesign med to Φ8 mm løb og en Φ4 mm stift, hvilket giver hængslet en bredere bærende overflade end en enkeltløbstype af samme størrelse. Det samlede fodaftryk er 48 × 26 mm, installeret ved svejsning, og de to finishmuligheder - sort og blank krom - dækker de mest almindelige kabinetoverfladebehandlinger på RMU- og koblingsudstyrsmarkedet.

Struktur og dimensioner

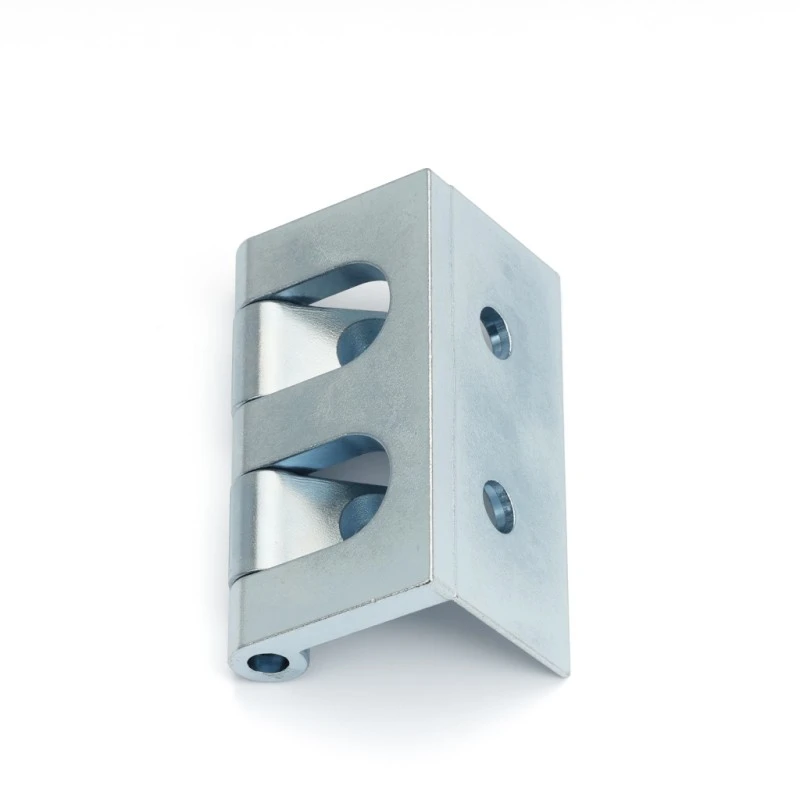

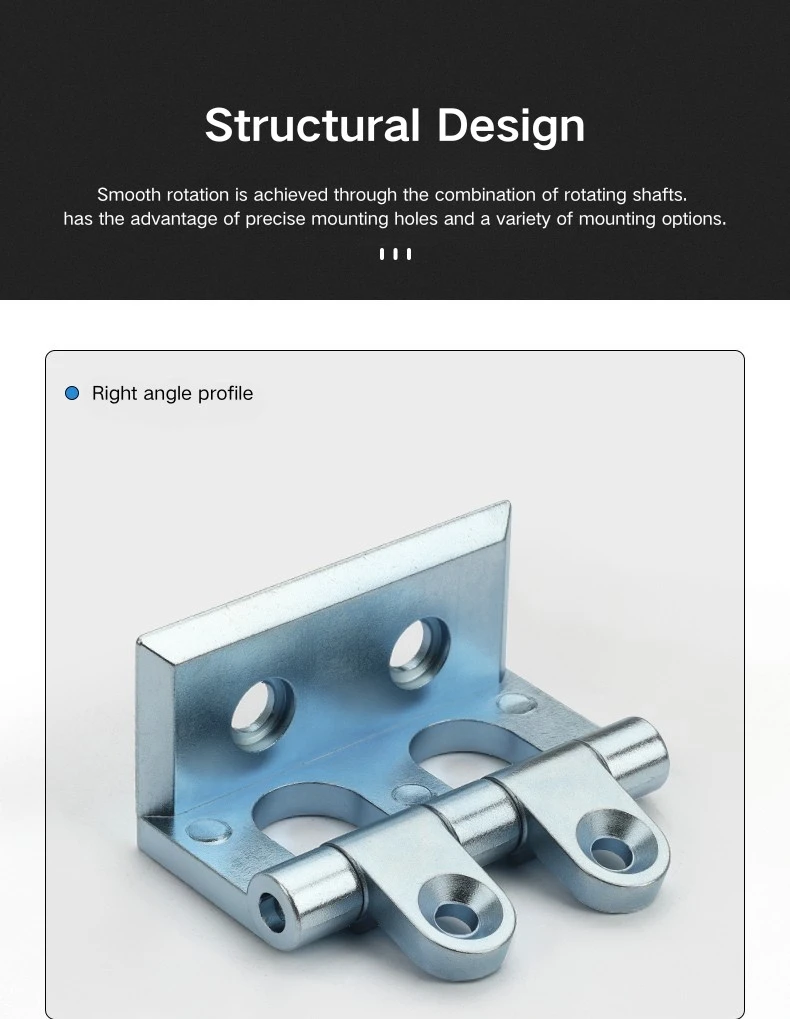

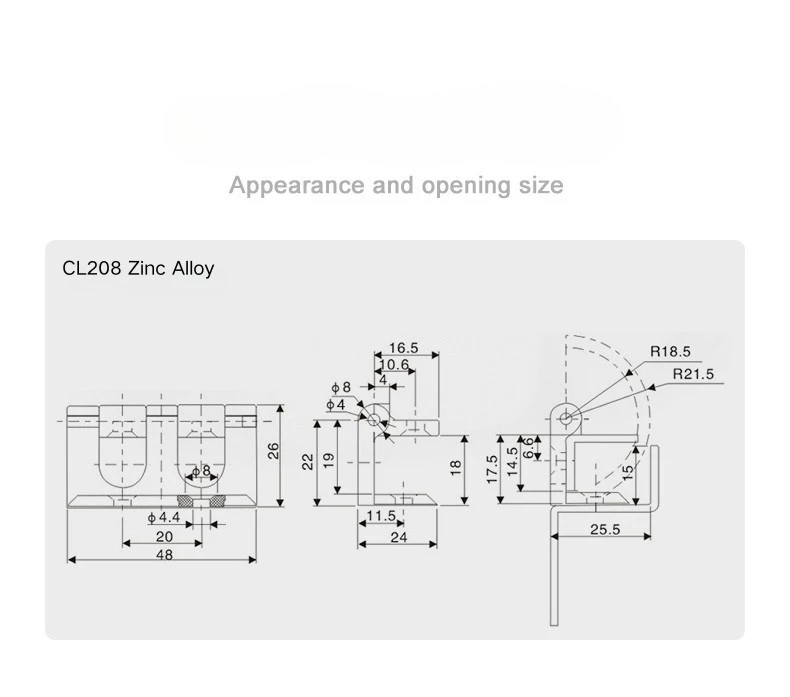

RMU kabinetzinklegeringshængslet måler 48 mm bredt og 26 mm højt overordnet med en spændvidde på 20 mm mellem de to monteringsvinger. RMU kabinetzinklegeringshængslet bruger to Φ8 mm løb på en delt Φ4 mm stift i stedet for en enkelt kno – den bredere lejeflade spreder dørbelastningen mere jævnt og holder bedre ved gentagen brug. Tøndesamlingen sidder 16,5 mm fra bladkanten med stiftens centrum på 10,6 mm.

På sideprofilen har RMU kabinetzinklegeringshængslet en dørpanelindgrebsdybde på 24 mm og en rækkevidde på rammesiden på 25,5 mm. Rammens indgrebssektion er 22 mm høj med en 11,5 mm bund, og den laterale frigang løber i 17,5 mm total højde med et 14,5 mm indvendigt trin og 6,6 mm stiftforskydning - dimensioner, der stemmer overens med rammekanalgeometrien, der er typisk for RMU og distributionsskabsbygninger.

Åbningsvinkel og dørkontrol

Det iøjnefaldende træk ved RMU kabinetzinklegeringshængslet er åbningsvinklen på 270°. De fleste standard skabshængsler åbner til 90°, 120° eller 180° - et 270° sving betyder, at døren kan foldes næsten fladt tilbage mod siden af ​​skabet i stedet for at stoppe i en ret vinkel eller halvvejs. I RMU- og ringhovedenhedsapplikationer gør dette en reel forskel, når teknikere har brug for uhindret adgang til interiøret til installation, vedligeholdelse eller kabelstyring.

Bueradius på RMU kabinetzinklegeringshængsel løber fra R18,5 mm til R21,5 mm gennem svingområdet, som definerer den frigang, døren bevæger sig igennem, når den åbnes. Dette er værd at tage højde for under skabslayout - der skal være tilstrækkelig plads ved siden af ​​skabet, til at døren kan fuldføre den fulde sving uden forhindringer.

Afslut muligheder og applikation

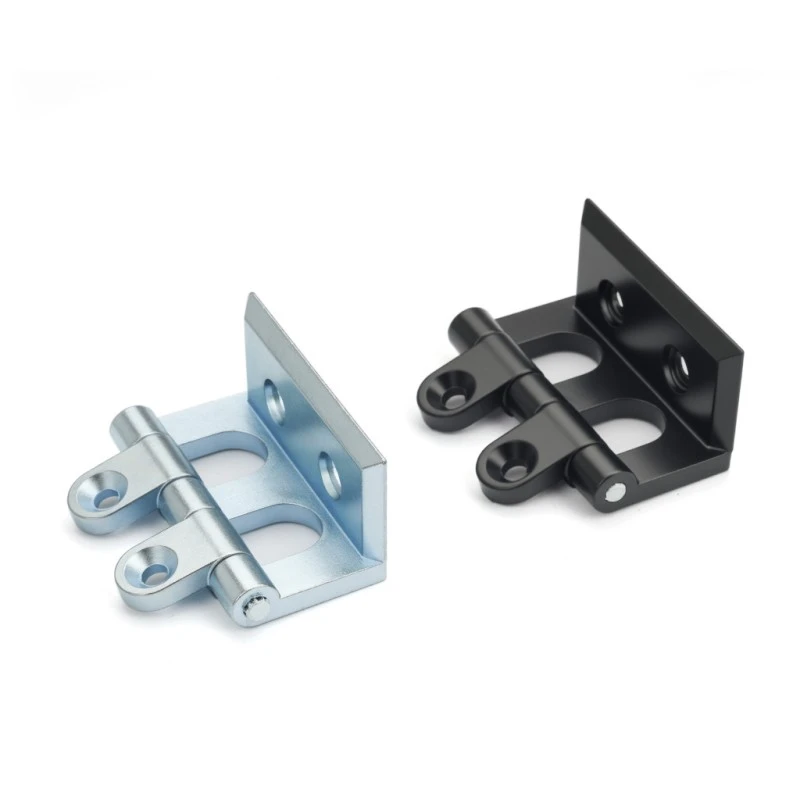

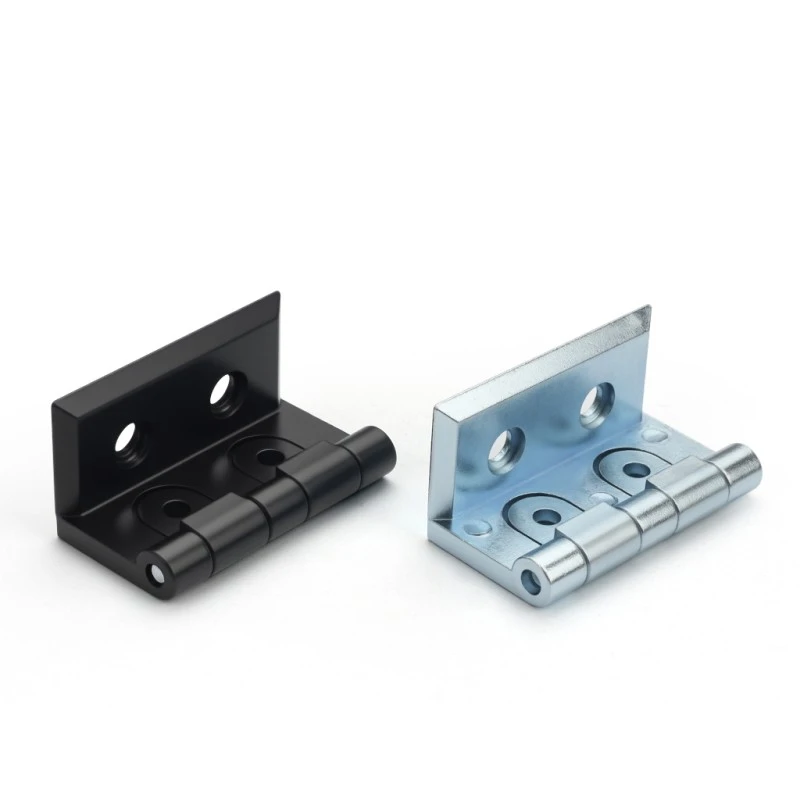

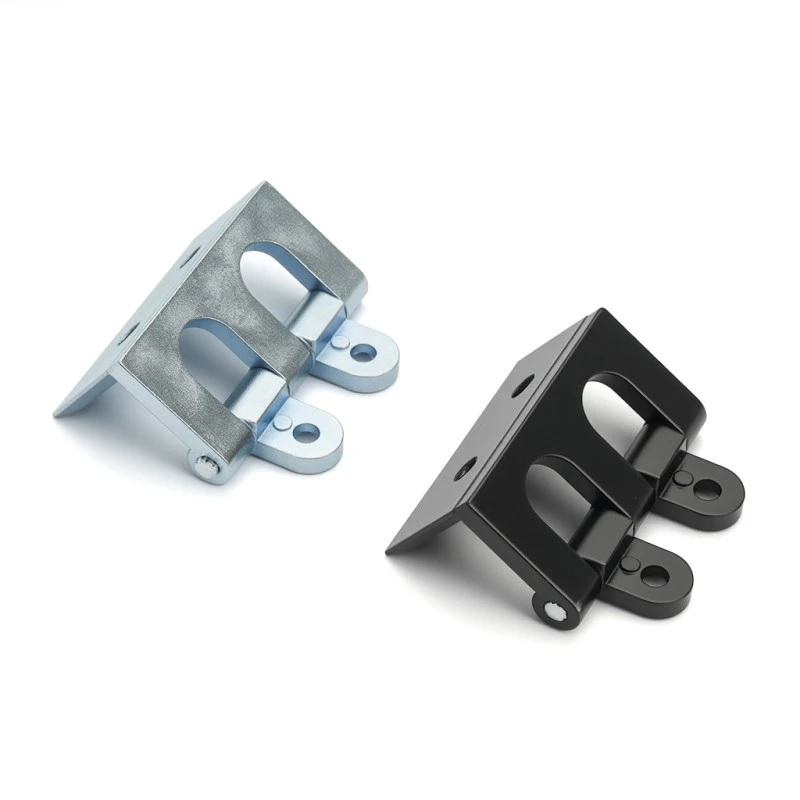

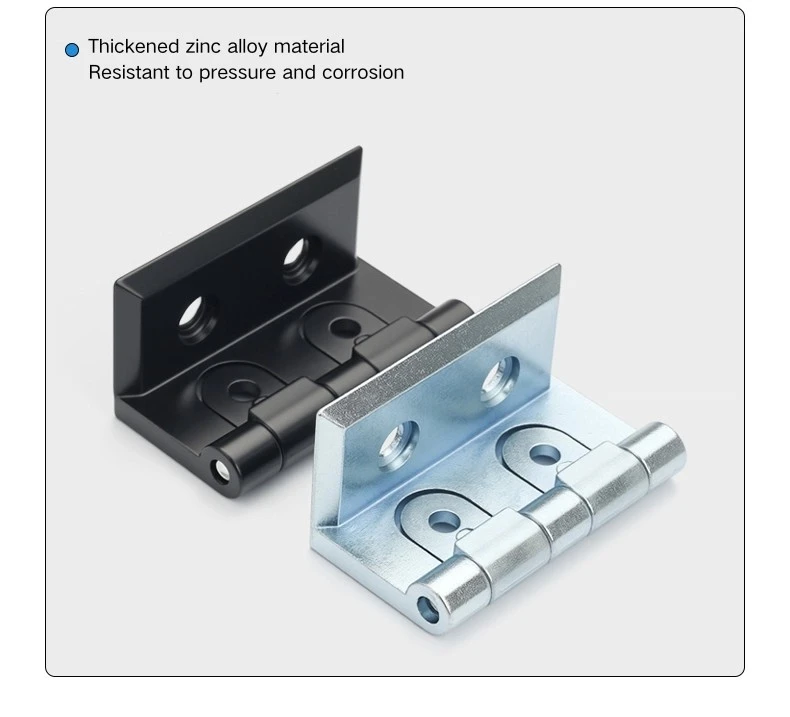

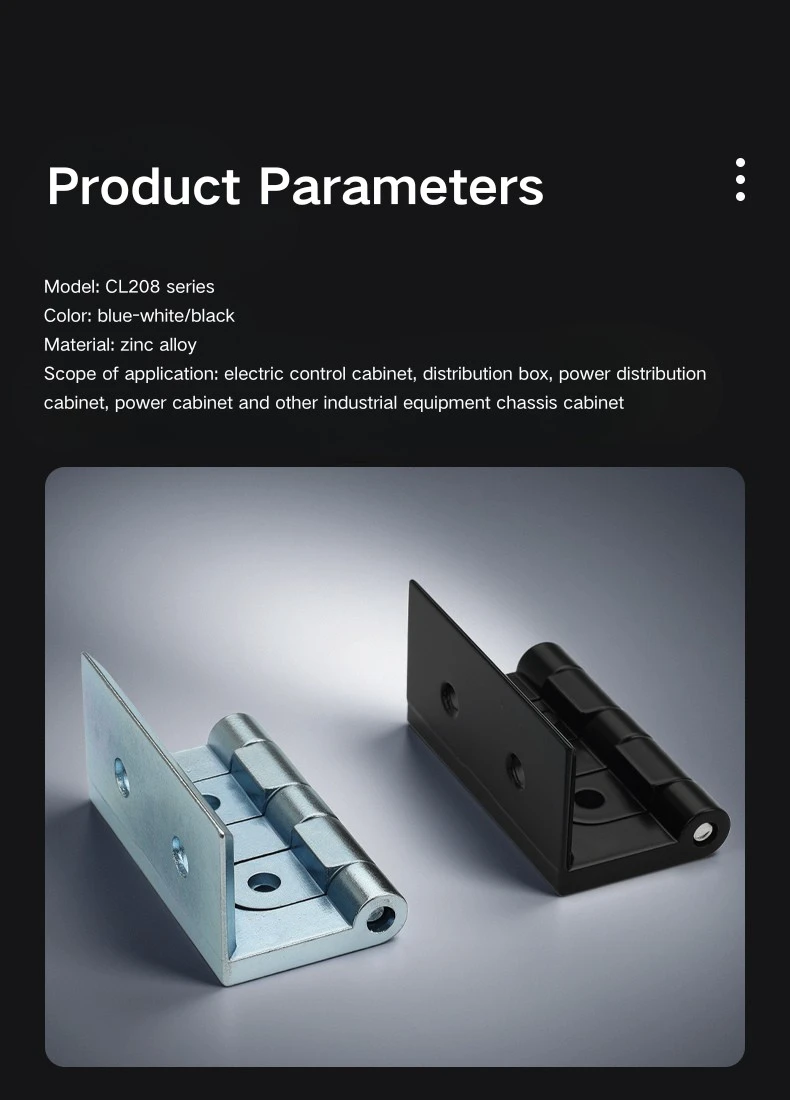

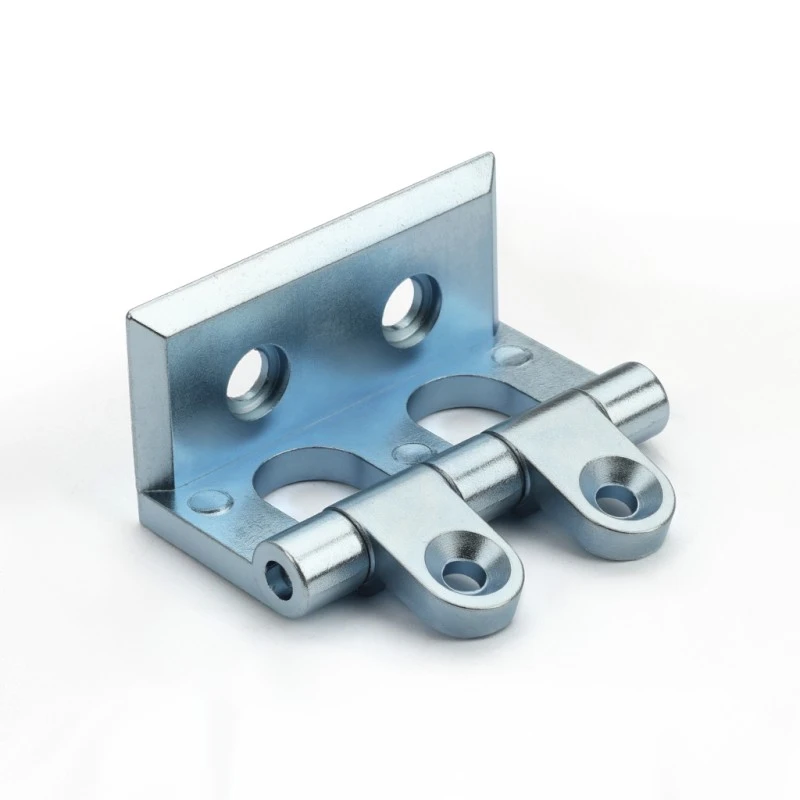

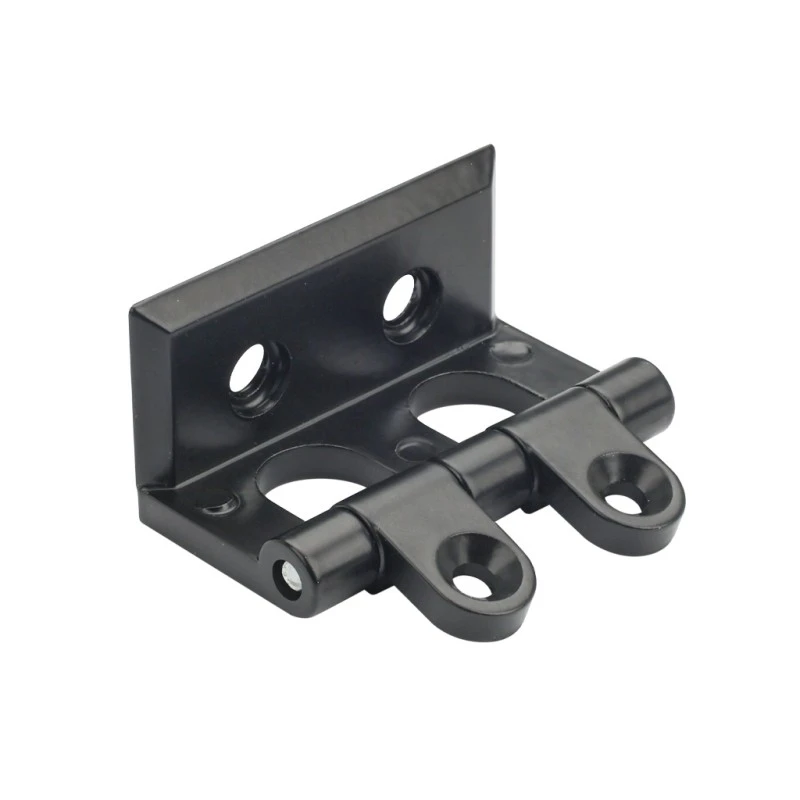

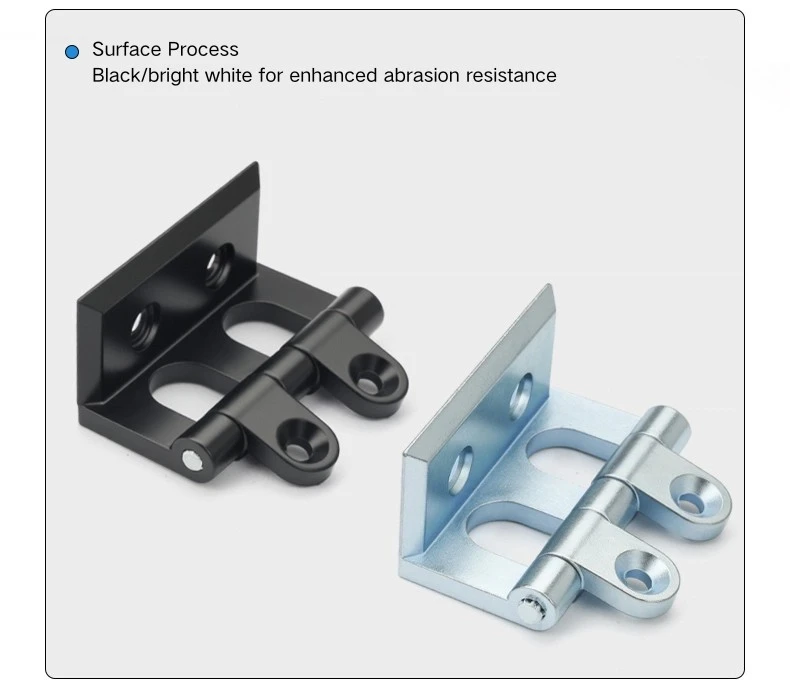

RMU kabinetzinklegeringshængslet kommer i to finisher: sort og blank krom. Sort passer til mørke pulverlakerede kabinetskabe og er det mere almindelige valg i RMU-bygninger, hvor skabets ydre er en standard industriel finish. Lys krom giver et poleret, reflekterende udseende og fungerer godt på lysere eller dekorative skabspaneler, hvor hængselfinishen er en del af den samlede skabsæstetik.

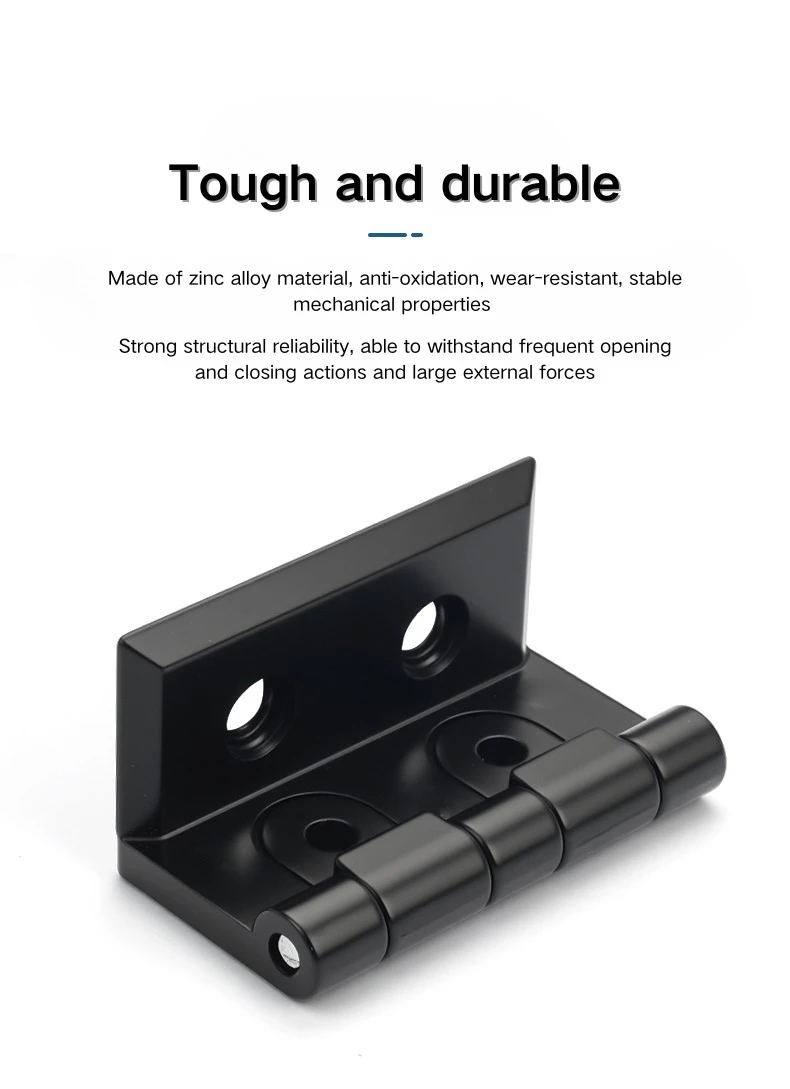

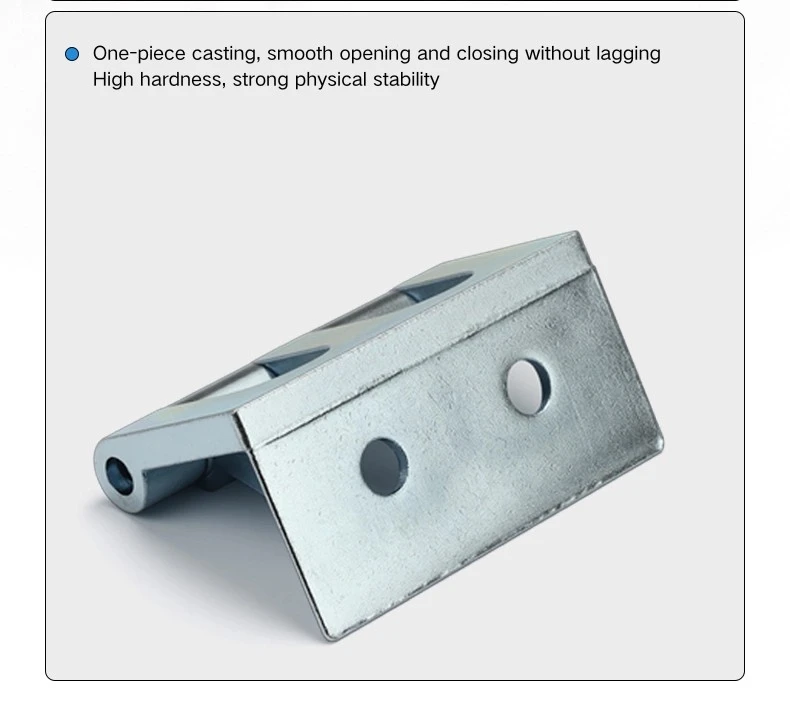

Begge finish af RMU kabinetzinklegeringshængslet er svejset direkte på kabinettets ramme under fremstillingen, så valg af finish er en permanent beslutning på byggestadiet. Zinklegeringskonstruktionen håndterer typiske indendørs industrielle miljøer godt, og den trykstøbte krop giver ensartet dimensionel nøjagtighed på tværs af produktionspartier - nyttigt, når hængslet skal justeres præcist med en matchende rammekanal på tværs af flere kabinetenheder.

FAQ

Q1: Hvad er åbningsvinklen for CL208-hængslet?

CL208 åbner til 270°, hvilket giver døren mulighed for at svinge fladt forbi og folde næsten helt tilbage langs skabsrammen. Dette er hovedårsagen til, at det er specificeret til RMU- og ringhovedenhedsskabe, hvor fuld indvendig adgang er et regelmæssigt krav.

Q2: Hvad er de overordnede dimensioner af CL208?

CL208 skabshængslet i zinklegering er 48 mm bredt og 26 mm højt, med en indvendig spændvidde på 20 mm mellem monteringsvingerne. Rækkevidden på rammen er 25,5 mm, og indgrebsdybden til dørpanelet er 24 mm.

Q3: Hvordan er CL208 installeret?

CL208 er et svejset hængsel — det fastgøres til skabsrammen og dørpanelet ved svejsning under fremstillingen. Der er ingen skruemonteringsmulighed til denne model.

Q4: Hvilke finishmuligheder er tilgængelige?

CL208 kommer i sort zinklegering og blank kromzinklegering. Sort er standardvalget til mørke eller pulverlakerede kabinetter; lyse krom passer til lettere eller dekorative kabinetfinisher.

Q5: Hvilke kabinettyper er CL208 designet til?

CL208 er primært designet til ringhovedenhedsskabe og bruges også på elektriske distributionsbokse, industrielle styreskabe og koblingsskabe. Åbningsvinklen på 270° er især relevant til RMU-applikationer, hvor fuld dørafstand er et funktionelt krav.

Q6: Er der behov for frigang til 270° dørsving?

Ja. Døren bevæger sig gennem en bue på R18,5 til R21,5 mm, når den åbnes. Under skabslayout skal du sørge for, at der er tilstrækkelig plads langs skabet til, at døren kan fuldføre det fulde sving uden at ramme tilstødende strukturer eller udstyr.

Q7: Er CL208 tilgængelig i rustfrit stål?

CL208 fås i øjeblikket kun i zinklegering, i sorte og blanke kromfinisher. For hængselmuligheder i rustfrit stål kan andre modeller i Yitai Lock-serien være mere egnede afhængigt af din anvendelse.
