Hvordan vælger du det rigtige ventilationsfilter til et elskab eller industrikabinet?

Varme er en af ​​de mere ligetil måder at forkorte levetiden for elektriske komponenter inde i et skab. ENventilationsfiltersæt, der passer ordentligt, filtrerer effektivt og passer til installationsmiljøet, går langt hen imod at holde tingene kørende uden problemer. Yitailock producerer et komplet udvalg af kabinetventilationsvinduer i ABS-plastik på tværs af flere størrelser og konfigurationer - her er, hvad du skal vide, før du vælger en.

XT-serien — filtreret ventilation til elektriske kabinetter

XT-serien dækker firkantetventilationsfiltersæt fra XT801 til XT807, hver med et lameller ABS-gitter på ydersiden og en G3 polymer filterpude på indersiden. Filterpuden fanger støv og snavs, før den når komponenterne inde i kabinettet, hvilket er den vigtigste forskel mellem dette og et almindeligt ventilationsgitter.

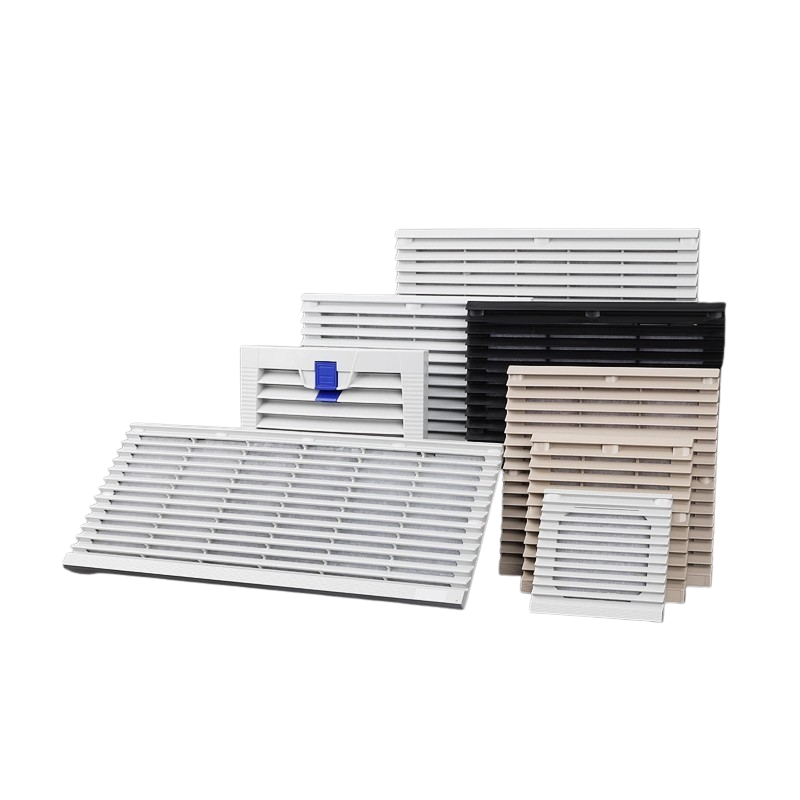

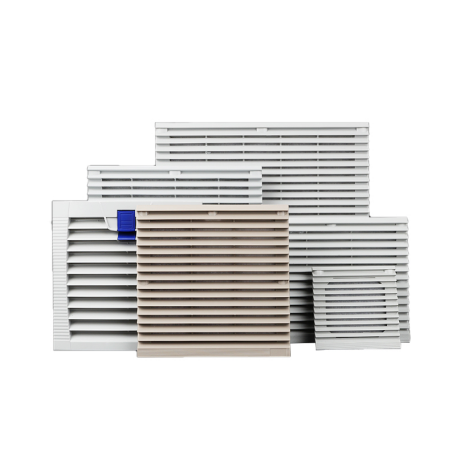

Størrelserne går fra den kompakte XT801 (107×107 mm udvendig, 81×81 mm udskæring) op til XT806 (322×322 mm udvendig, 280×280 mm udskæring) og den rektangulære XT807 (420×180 mm udvendig, 389×149 mm udskæring). De mest almindeligt specificerede størrelser plejer at være mellemklassen XT803 til XT805, som passer til de standardpaneludskæringer, der findes på de fleste distributionsskabe og kontrolskabe.

Farverne er RAL 7035 (lysgrå - standarden for de fleste industrielle kabinetter), RAL 7032 (en varmere smågrå) og sort til specifikke installationer.

Normal type vs. høj stil

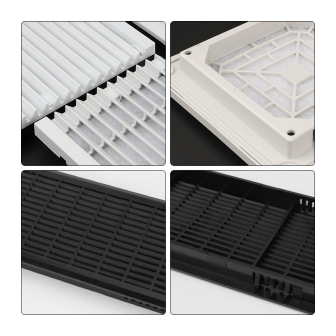

To profilhøjder er tilgængelige for XT804- og XT805-modellerne. Den normale type sidder tættere på paneloverfladen og passer til standardinstallationer, hvor skabsvægtykkelsen ligger inden for det typiske område. Den høje stil har en dybere krop, som rummer tykkere panelvægge eller installationer, hvor der er behov for yderligere afstand mellem gitteret og ventilatoren bagved. Billederne to og tre viser det interne layout af hver - den normale type bruger M4 skruemontering på et enkelt punkt, mens den høje stil bruger to M4 fastgørelsespunkter for en mere sikker pasform på dybere paneler.

Muligheder for klæbende pakninger

De fleste XT-modeller fås med eller uden en klæbende dot-pakning - den sorte tætningsstrimmel, der løber rundt om filterrammen. For indkapslinger, der kræver en grad af støvtætning omkring selve ventilationsvinduet, er pakningsversionen værd at specificere. Det presser mod paneloverfladen, når gitteret er monteret, hvilket reducerer afstanden mellem rammen og udskæringskanten. For standard indendørs skabe, hvor indtrængningsbeskyttelse omkring gitteret ikke er et problem, er den ikke-klæbende version det enklere og mere omkostningseffektive valg.

Nogle XT804- og XT805-modeller fås også med en snaplåsfastgørelse i stedet for skruer, hvilket fremskynder fjernelse og udskiftning af filter under vedligeholdelse.

Almindelige ventilationsgitre

Til applikationer, hvor filtrering ikke er påkrævet - kun passiv luftstrøm - fås almindelige ventilationsgitre i tre størrelser: 78×200 mm, 78×456 mm og 80×461 mm. Disse har ingen filterpude indeni, hvilket gør dem velegnede til kabinetter, hvor støvindtrængning ikke er et problem, men luftstrømmen stadig skal styres på tværs af panelet.

At vælge den rigtige

Størrelse er den første beslutning - match de udvendige mål til den tilgængelige panelplads og bekræft udskæringsstørrelsen før bestilling. Herefter kommer valget mellem filtreret XT-serie og almindeligt gitter ned på, om der er behov for støvbeskyttelse. Inden for XT-serien er den klæbende pakning værd at tilføje til enhver installation, hvor skabsventilationsvinduet skal flugte og tætne mod panelet. Normal vs. høj stil følger af kravene til paneltykkelse og blæserafstand.
