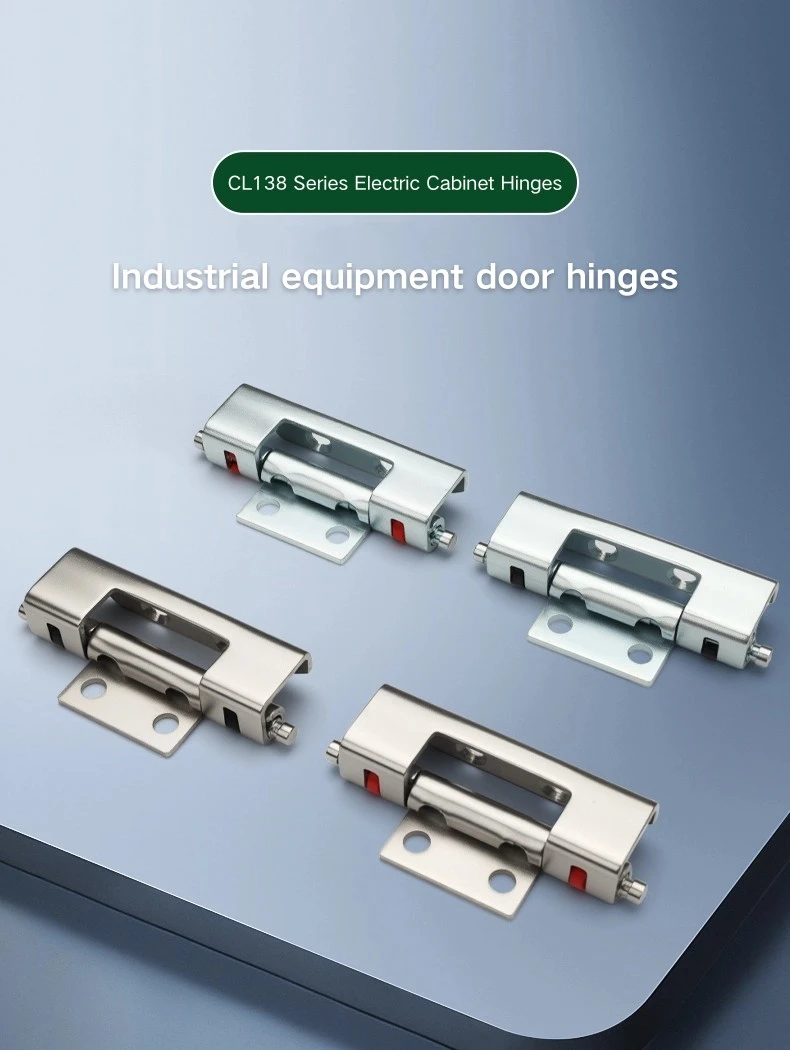

Fuldt skjult hængsel i rustfrit stål

Til engros-indkøb af skjulte kabinethængsler fra Yitai Lock, dækker det fuldt skjulte rustfrit stålhængsel CL138 fire varianter på tværs af to materialer og to klemfarver. De rustfri stålversioner er det naturlige valg til kabinetter i fugtige eller korrosive miljøer, mens kulstofstål-optionerne fungerer godt til standard indendørs distributionsskabe. Klemmefarve - sort eller rød - er en visuel forskel snarere end en funktionel, så valget der afhænger af præference eller matchende eksisterende kabinethardware.

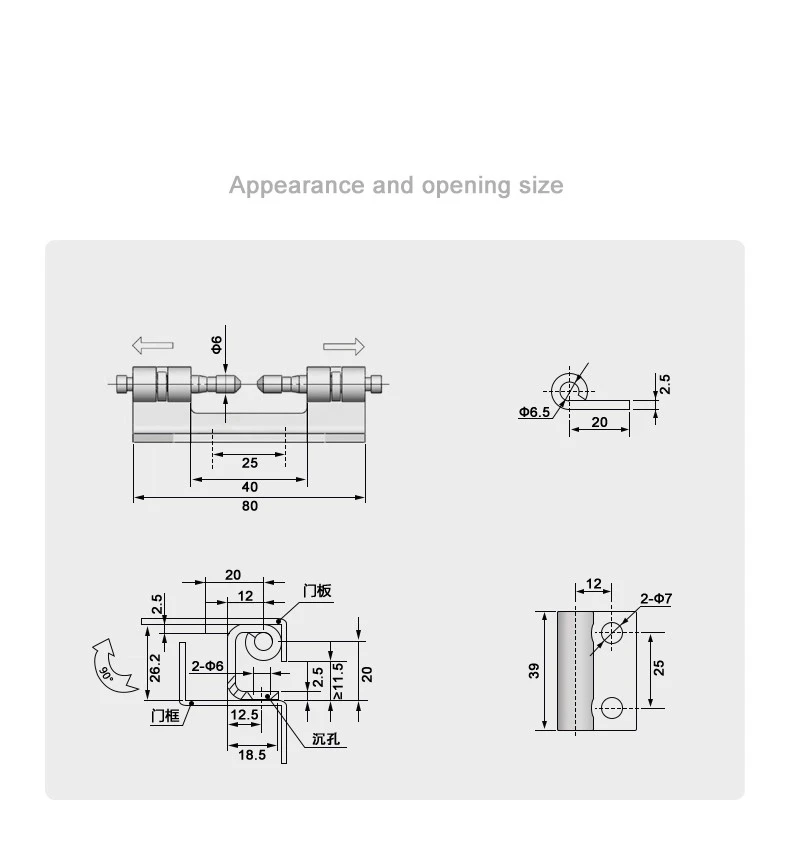

Struktur og dimensioner

Det fuldt skjulte hængsel i rustfrit stål har en samlet længde på 80 mm, hvor hængselkroppen løber 40 mm og en 25 mm indvendig spændvidde mellem de to cylinderender. Tøndediameteren er Φ6 mm, og de to løbssektioner strækker sig hver især ud fra midterkroppen, hvilket giver hængslet dets karakteristiske håndvægtsprofil. Klemmesamlingen sidder ved cylinderens ender og er det, der holder hængslet i indgreb med dørkarmen.

Monteringspladen på det fuldt skjulte hængsel i rustfrit stål er 39 mm højt og 25 mm bredt med to Φ7 mm monteringshuller med en afstand på 12 mm fra kanten. Rammesiden viser en total dybde på 18,5 mm med en 12,5 mm bund, to Φ6 mm tøndehuller og en forsænket udsparing på ≥11,5 mm. Φ6,5 mm klemstiften sidder 2,5 mm stolt af bladfladen med en indgrebslængde på 20 mm.

Installation og montering

Det fuldt skjulte hængsel i rustfrit stål monteres ved svejsning - monteringspladen er svejset til dørpanelet, og hængselkroppen går i indgreb med rammekanalen under montering. 90° åbningen betyder, at døren svinger til en ret vinkel fra skabsfladen, hvilket dækker standard adgangskrav til de fleste distributions- og styreskabskonfigurationer.

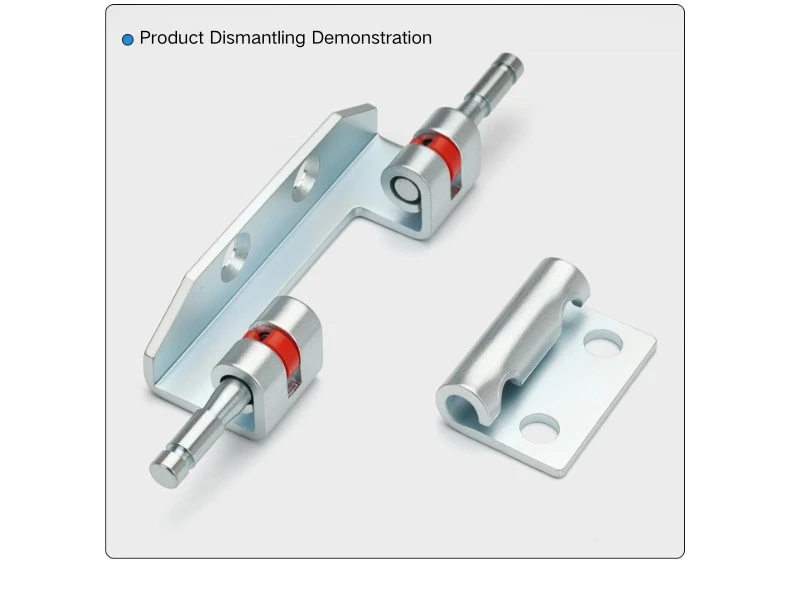

Når det er svejst ind, sidder det fuldt skjulte rustfrit stålhængsel forsænket i rammeprofilen, så cylinderen og klemmesamlingen er skjult udefra. Klemmemekanismen ved hver cylinderende låser hængslet ind i rammekanalen og kan frigøres for at fjerne døren, når det er nødvendigt. Dette skjulte indgreb er også det, der gør hængslet kompatibelt med Rittals skabsrammesystemer, hvor kanalgeometrien passer til denne type forsænket hængselmontage.

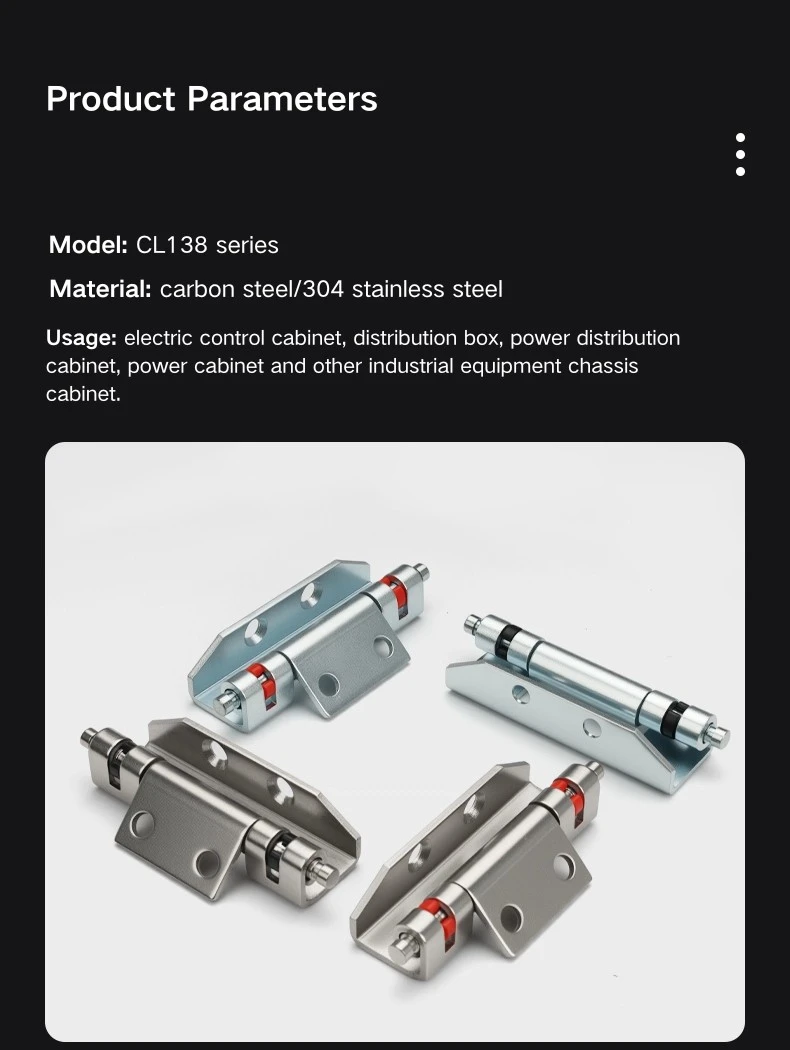

Materiale og klemmemuligheder

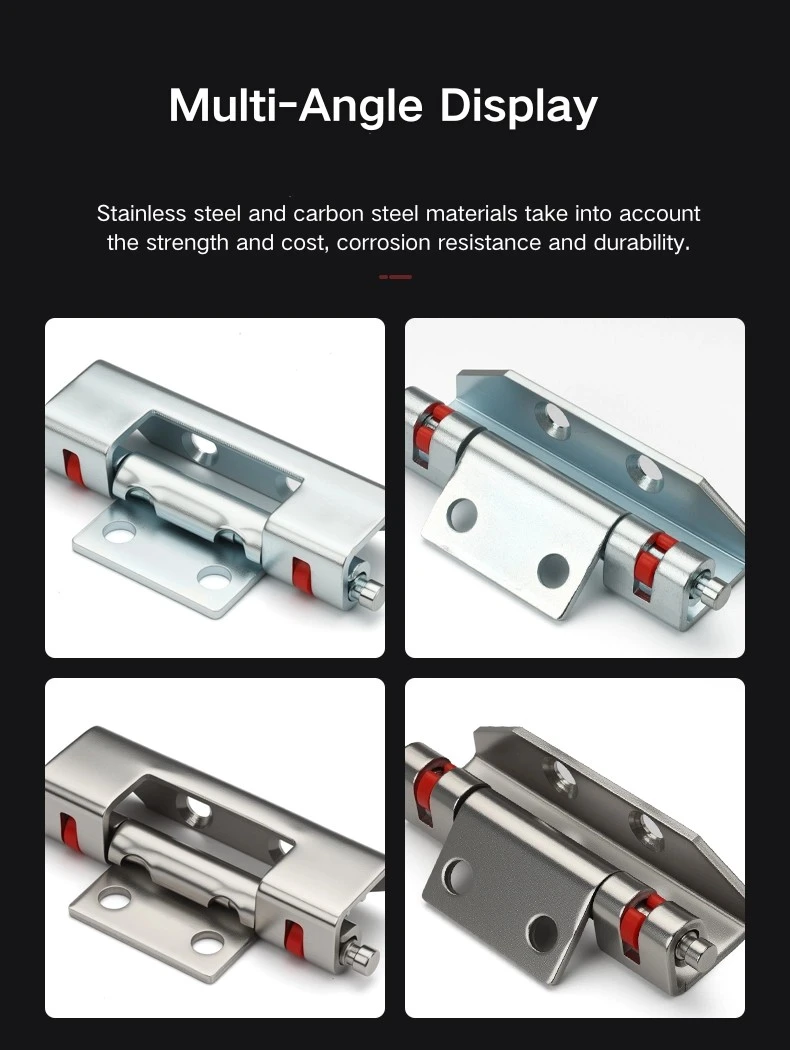

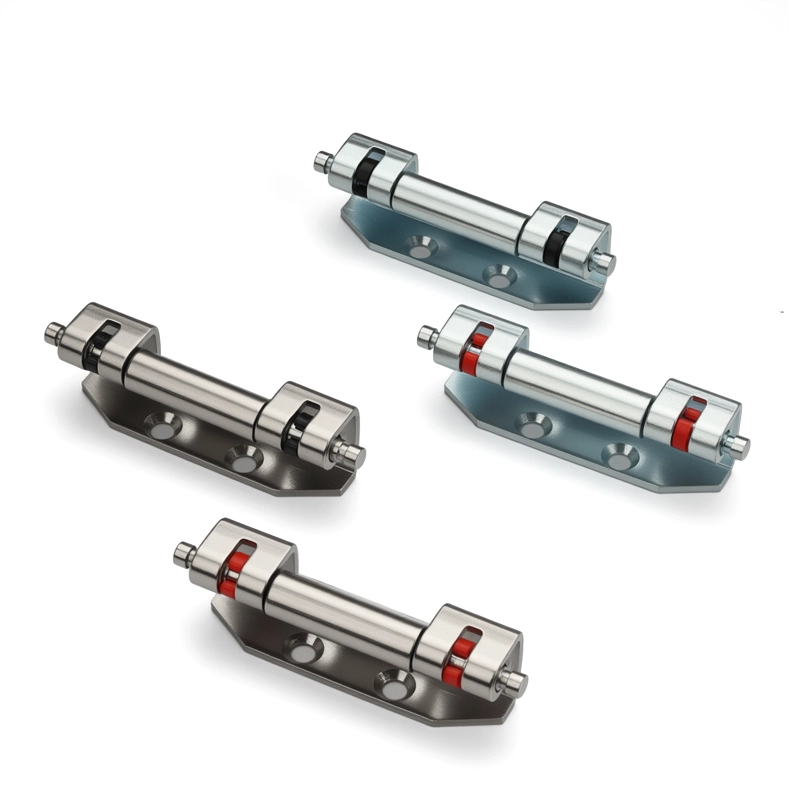

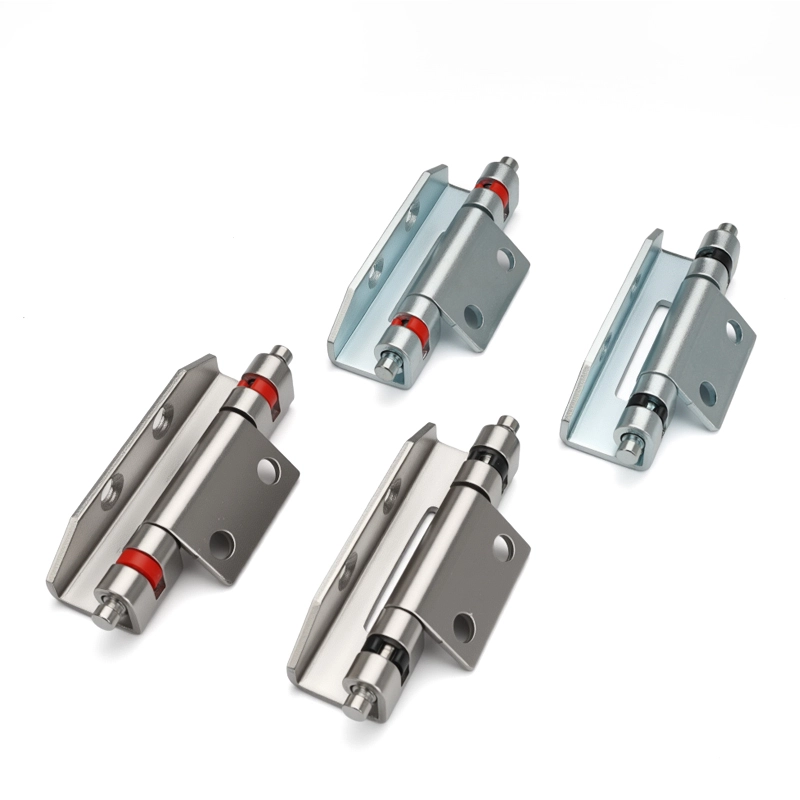

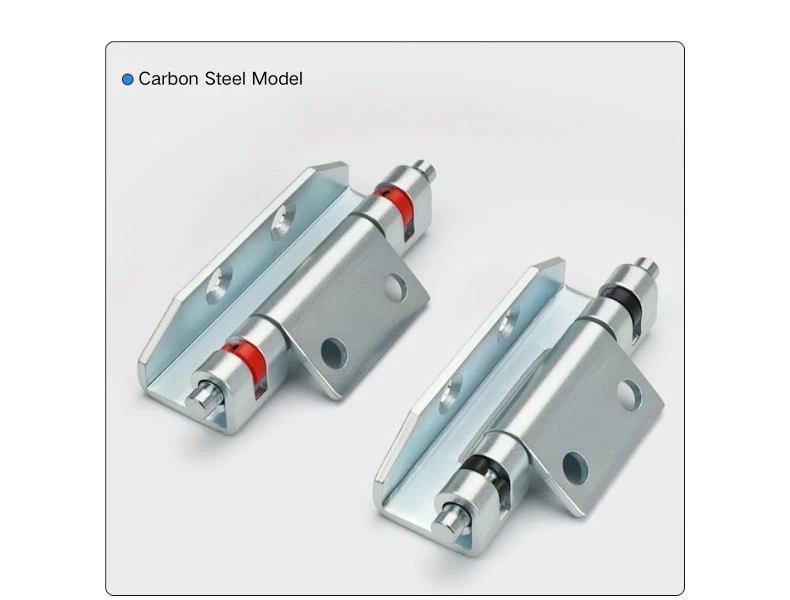

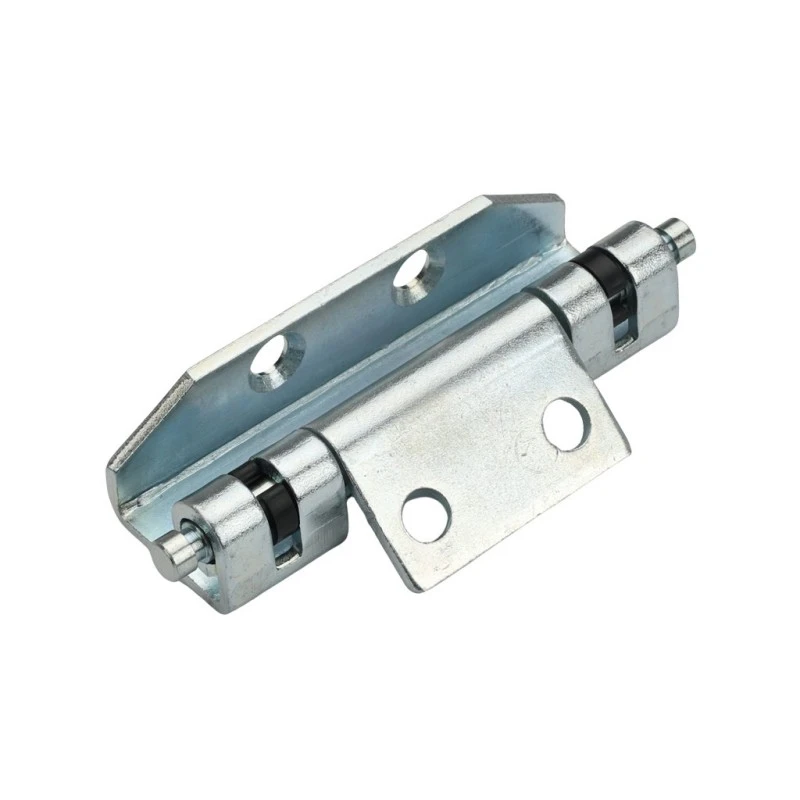

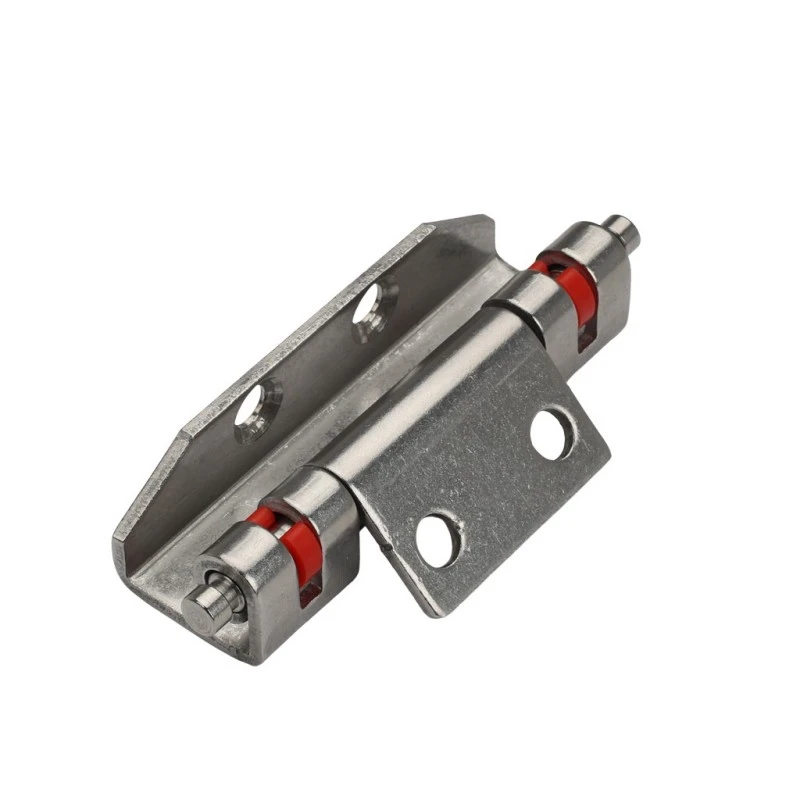

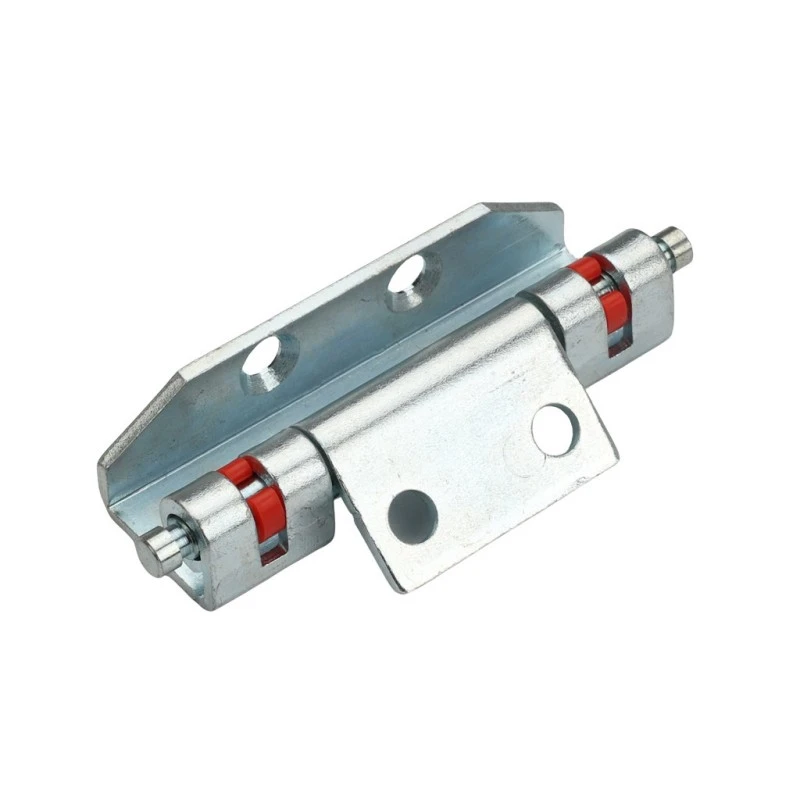

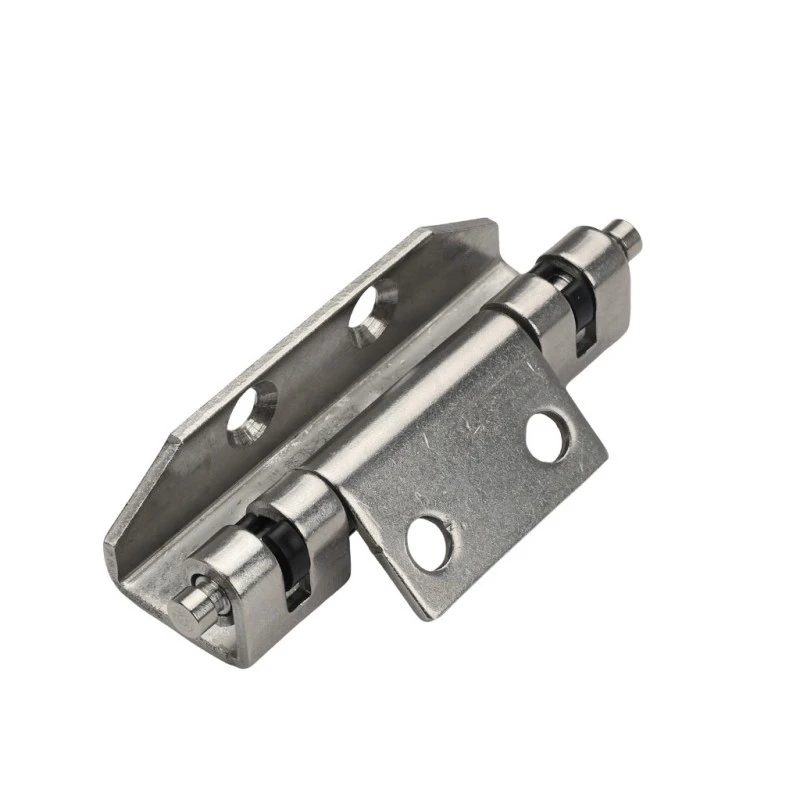

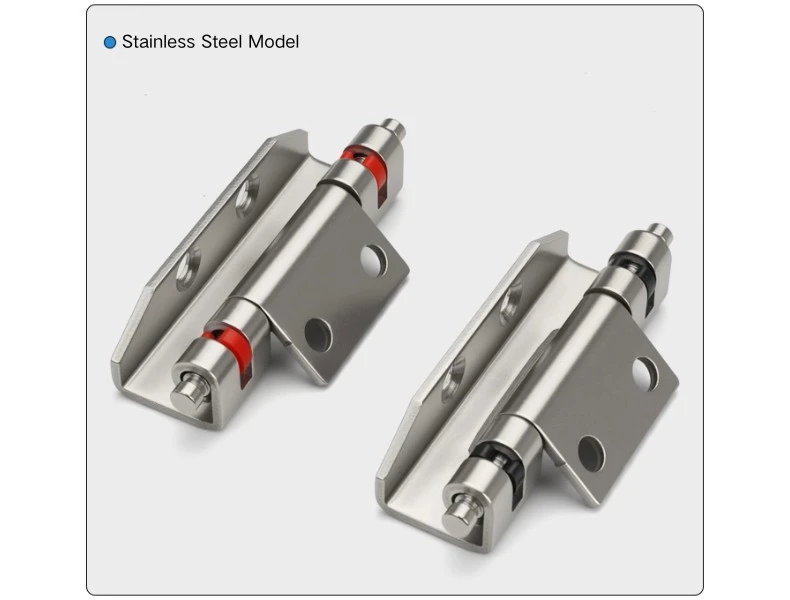

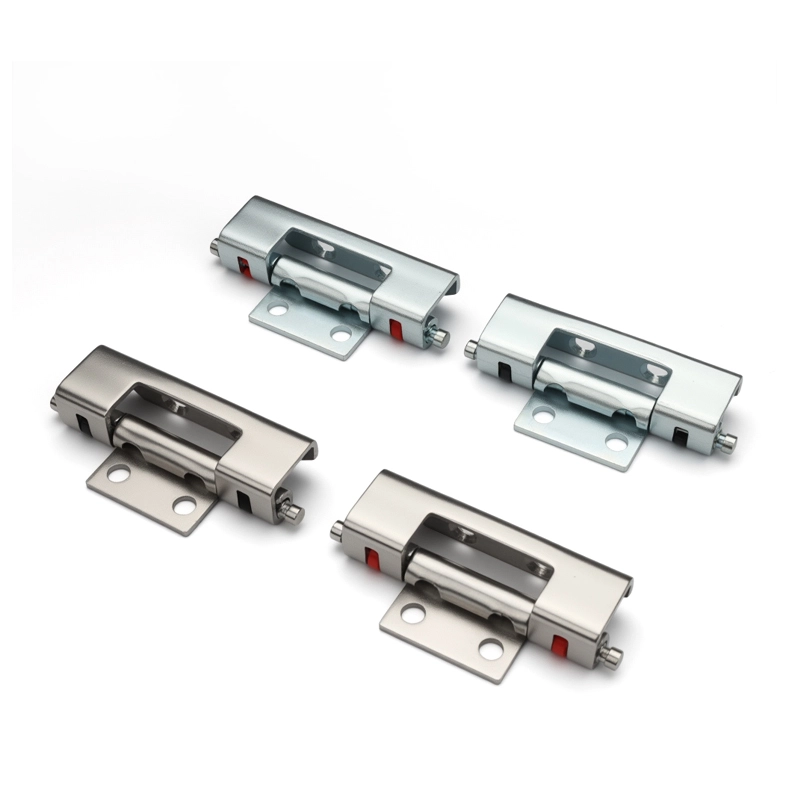

Det fuldt skjulte rustfrit stålhængsel fås i kulstofstål og rustfrit stål med sort eller rød klemfarve på tværs af begge materialer - fire varianter i alt. Den rustfri stålversion passer bedre til kabinetter i fugtige rum, udendørs installationer eller miljøer, hvor korrosionsbestandighed har betydning over tid. Kulstofstål passer til tørre indendørs kabinetapplikationer, hvor finishkravene er mere standard.

Klemmefarven på det fuldt skjulte rustfrit stålhængsel - sort eller rød - er en kosmetisk forskel uden forskel i materiale eller belastningskapacitet mellem de to. Røde klemmer bruges nogle gange som en visuel indikator på specifikke skabslinjer eller til at differentiere hængselspositioner på kabinetter med flere døre; sorte klemmer er den mere almindelige standard. Uanset hvad, er præstationen identisk.

Applikationsscenarier

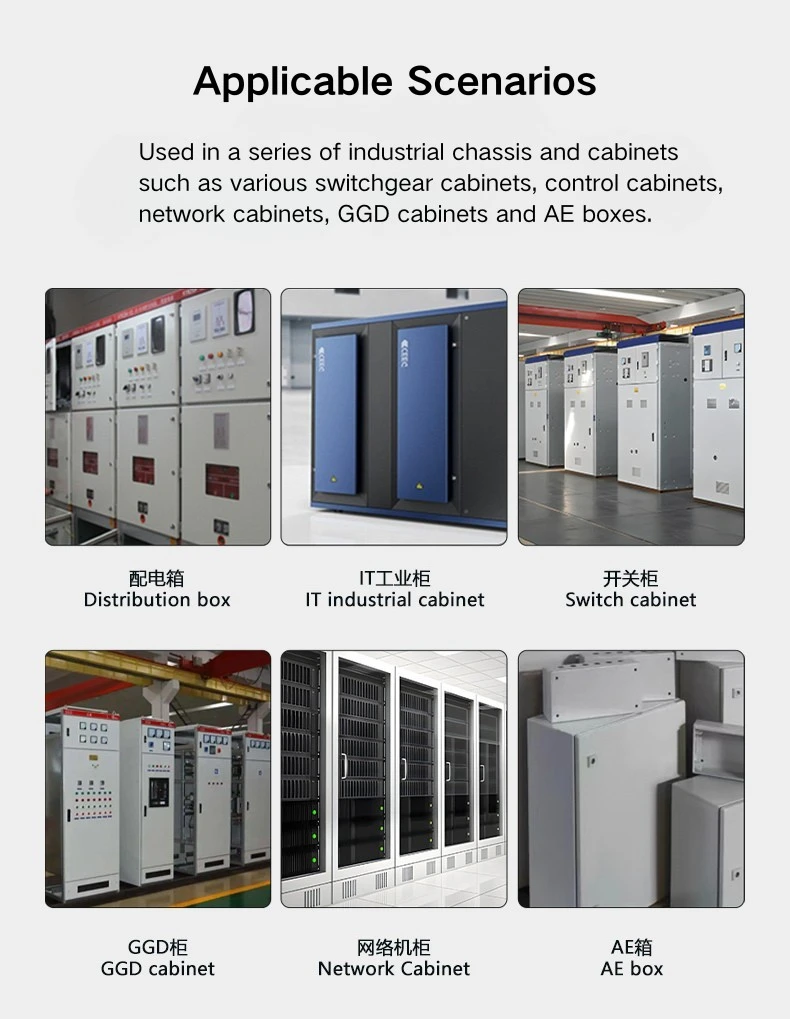

Det fuldt skjulte hængsel i rustfrit stål bruges på distributionsskabe, styreudstyrsskabe og koblingspaneler, hvor der er behov for et fladt, hardwarefrit dørydre. Den fuldt skjulte profil holder hængslet ude af syne, når døren er lukket, hvilket passer til skabe installeret på synlige steder - serverrum, kontrolrum eller offentlige brugsrum - hvor blotlagte hængselhardware ville se malplaceret ud.

Kompatibilitet med Rittal skabsrammer gør det fuldt skjulte rustfrit stålhængsel til en ligetil drop-in mulighed for producenter eller integratorer, der allerede arbejder med dette rammesystem. Varianten af ​​rustfrit stål håndterer korrosionskravene for udendørs eller højfugtige kabinetter, og kulstofstål-optionen dækker hovedparten af ​​standard indendørs distributionsskabe, hvor både omkostninger og miljøforhold er moderate.

FAQ

Q1: Hvilke varianter er tilgængelige for CL138?

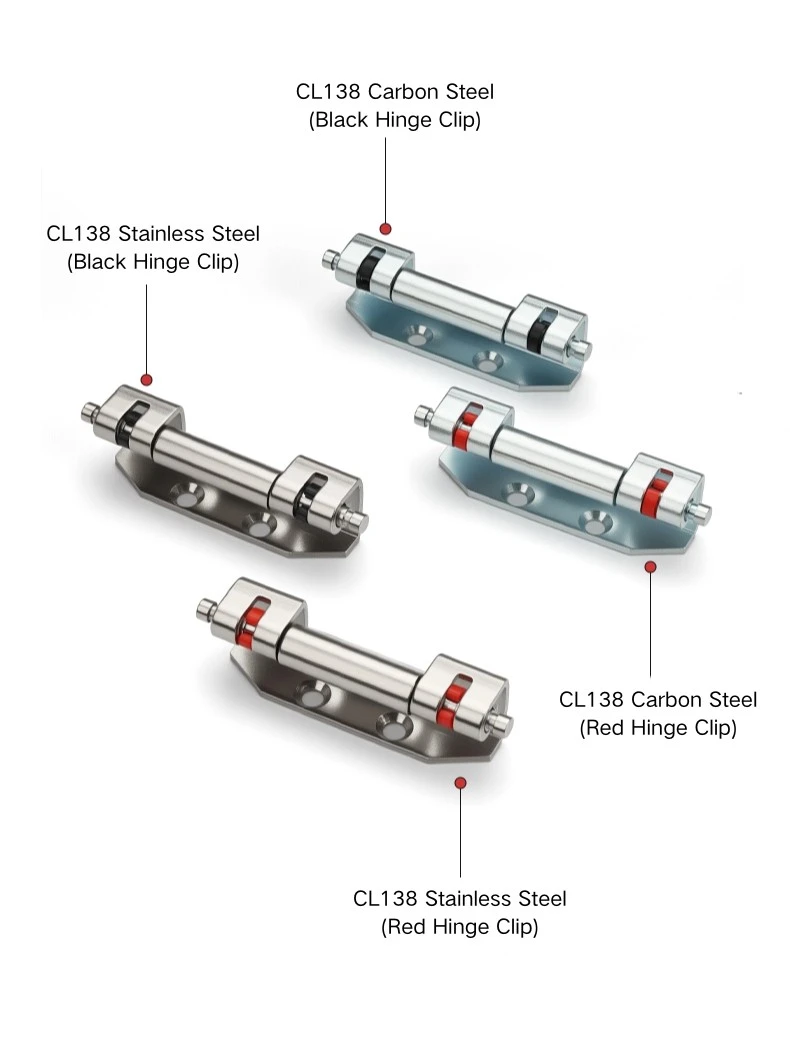

CL138 kommer i fire varianter: kulstofstål med sort klemme, kulstofstål med rød klemme, rustfrit stål med sort klemme og rustfrit stål med rød klemme. Klemmefarven er kun kosmetisk - der er ingen funktionel forskel mellem sort og rød.

Q2: Hvad er åbningsvinklen på CL138?

Det CL138 skjulte hængsel åbner til 90°, hvilket dækker standard adgangskrav til fordelerskabs- og styreskabsdøre.

Q3: Hvordan er CL138 installeret?

CL138 er svejset - monteringspladen er svejset til dørpanelet under skabsfremstilling, og hængselkroppen går i indgreb med rammekanalen. Der er ingen skruemonteringsmulighed til denne model.

Q4: Er CL138 kompatibel med Rittal-skabe?

Ja, det skjulte hængsel CL138 er kompatibelt med Rittal skabsrammer. Hængselskanalindgrebsgeometrien passer til Rittals rammeprofil.

Q5: Hvad indikerer klemmefarverne?

Sorte og røde klemmer er kun farvevarianter - materialet og belastningskapaciteten er den samme for begge. Rød bruges nogle gange som en visuel indikator til at skelne mellem hængselpositioner eller kabinetlinjer; sort er det mere almindelige standardvalg.

Q6: Hvilket materiale skal jeg vælge til udendørs kabinetter?

Den rustfri stålversion af CL138 er det rigtige valg til udendørs kabinetter, fugtige miljøer eller installationer, hvor korrosionsbestandighed er et langsigtet krav. Kulstofstål passer til standard indendørs distributionsskabe.
