Triple-bend hængsel til industriskabe

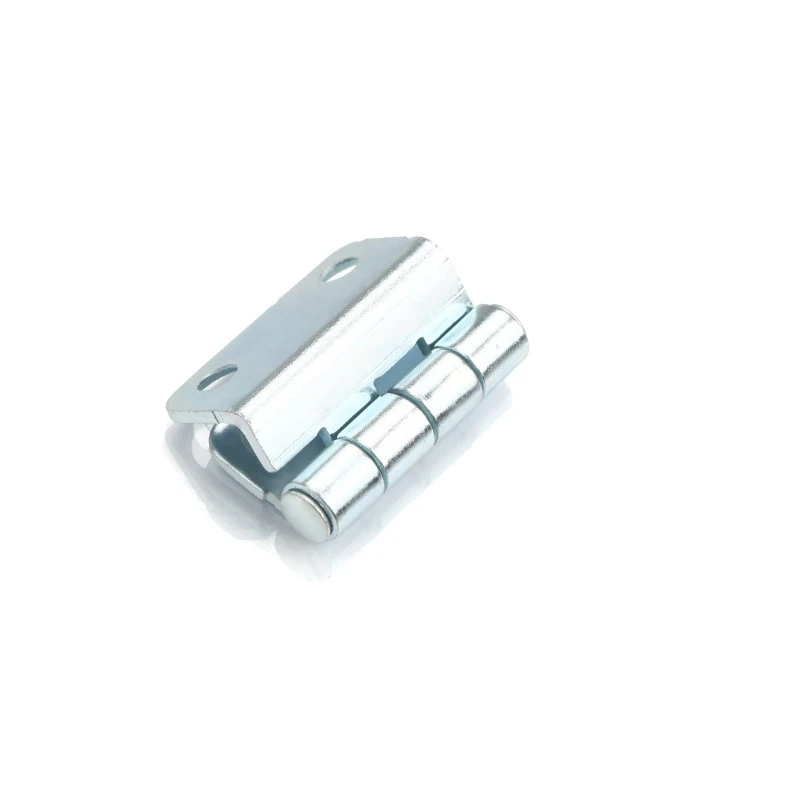

Disse hængsler til industriskabe i engroshandel fra Yitai Lock finder, at Triple-Bend Hinge for Industrial Cabinets CL252 kun er én størrelse, på 38 × 37 mm - kompakt nok til mindre skabsdøre, hvor et hængsel i fuld størrelse ville se malplaceret ud. Den tredobbelte form giver hvert blad en trinformet profil, som er det, der lader hængslet frigøre dørkanten og karmlæben uden at binde sig, når døren svinger. Φ5 mm cylinderen løber gennem alle tre knoer og holder drejetappen stabil under almindelig dørcykling.

Struktur og dimensioner

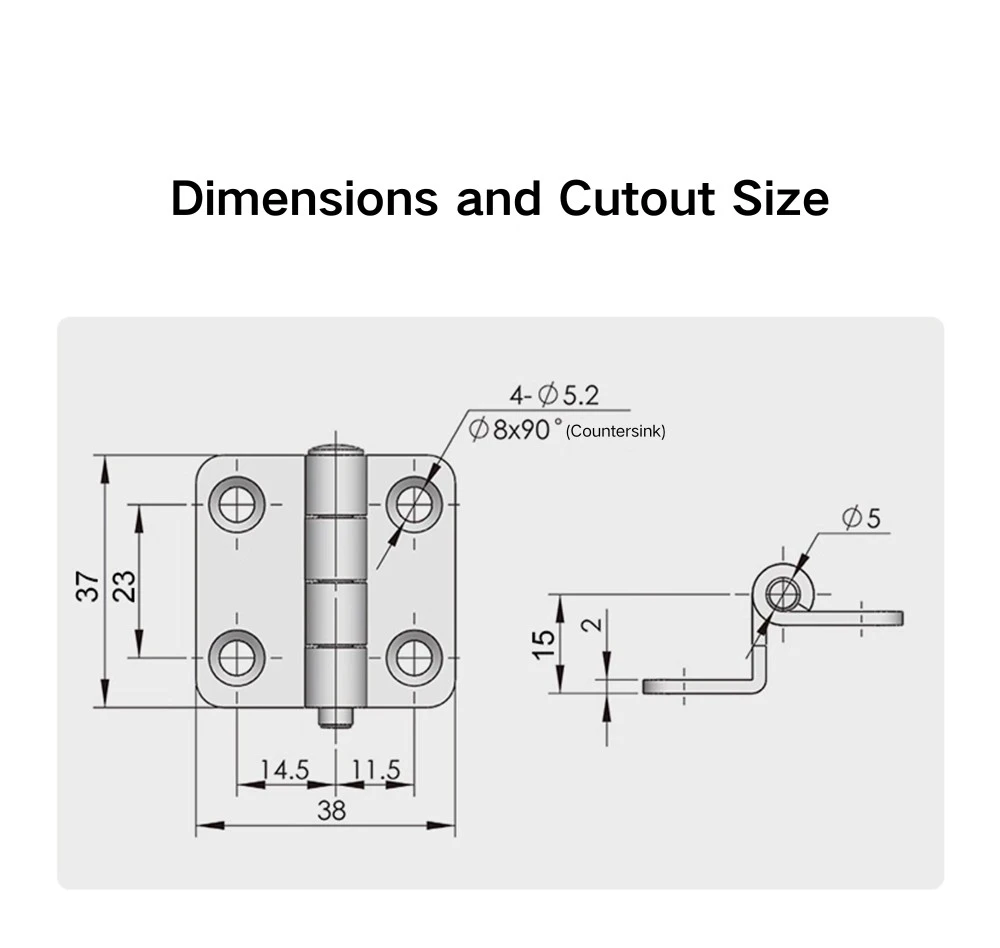

Triple-Bend hængslet til industriskabe måler 38 mm bredt og 37 mm højt overordnet med et knoglespænd på 23 mm i midten. De to blade er asymmetriske – det bredere blad er 14,5 mm og det smallere blad er 11,5 mm – hvilket betyder, at hængslet ikke er vendbart mellem dør og karm uden at skifte sider. Tøndediameteren er Φ5 mm, og sideprofilen viser en totalhøjde på 15 mm med et 2 mm trin ved bøjningen, hvilket giver bladet dens forskudte form.

Hvert blad på Triple-Bend Hinge til industriskabe har to monteringshuller: Φ5,2 mm i diameter med en Φ8×90° forsænkning, til fire fastgørelsespunkter i alt. Den forsænkede profil lader skruer med flade hoveder sidde i plan med bladets overflade, så der er ingen hardware, der står stolt af hængselfladen efter installationen. Skruelængden skal vælges ud fra dørpanelet og karmens tykkelse på monteringsstedet.

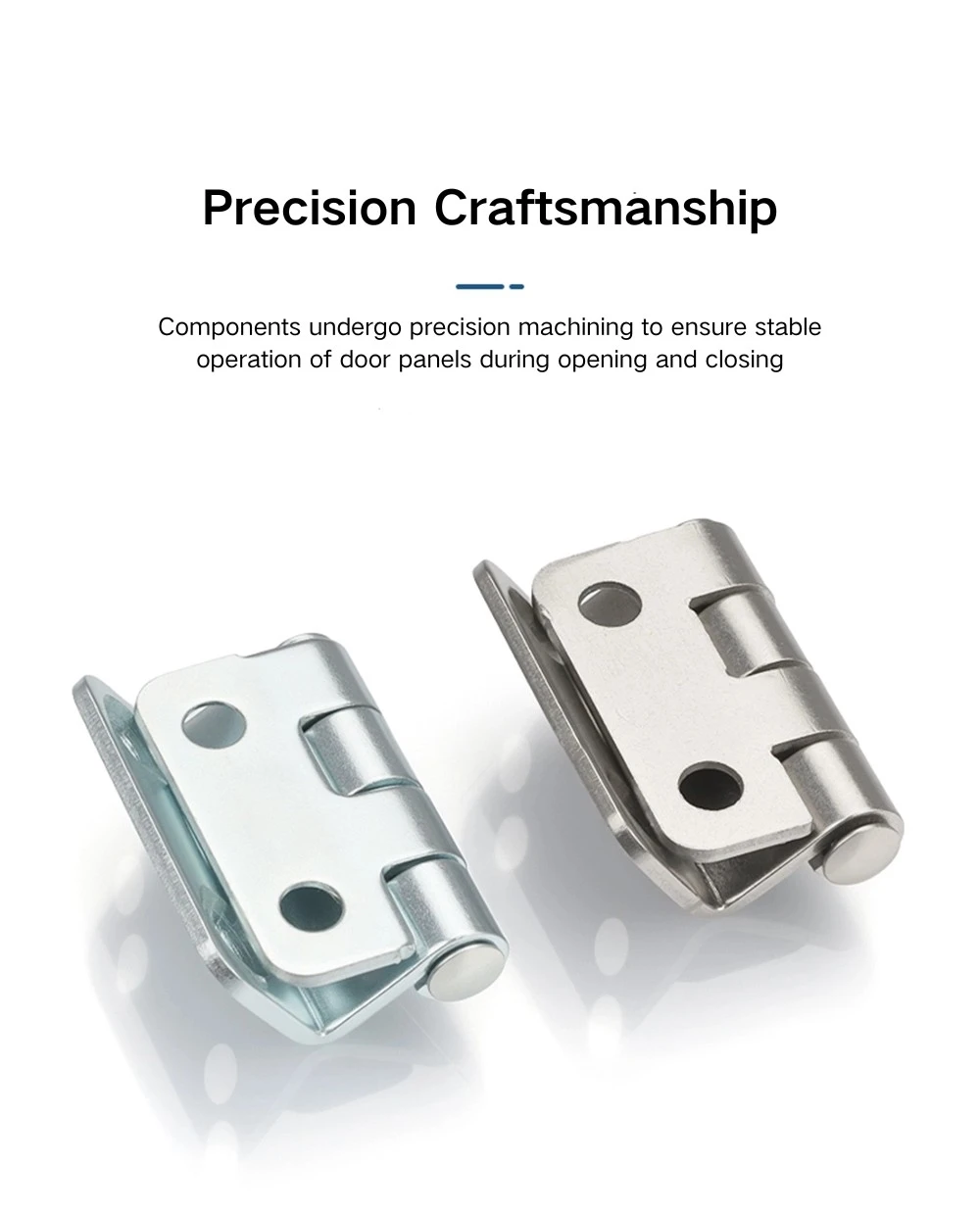

Overfladebehandling og materiale

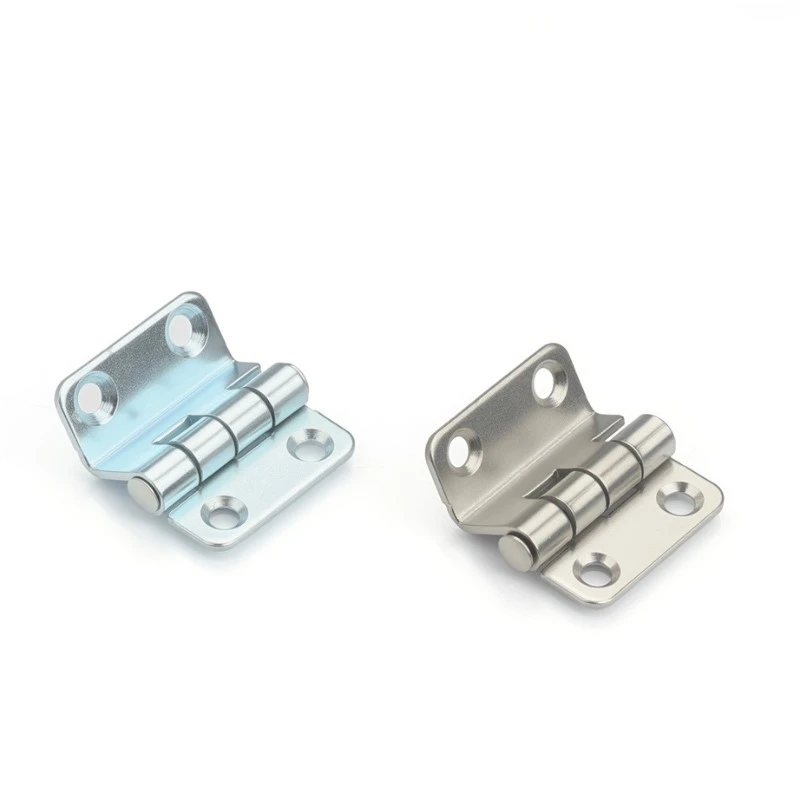

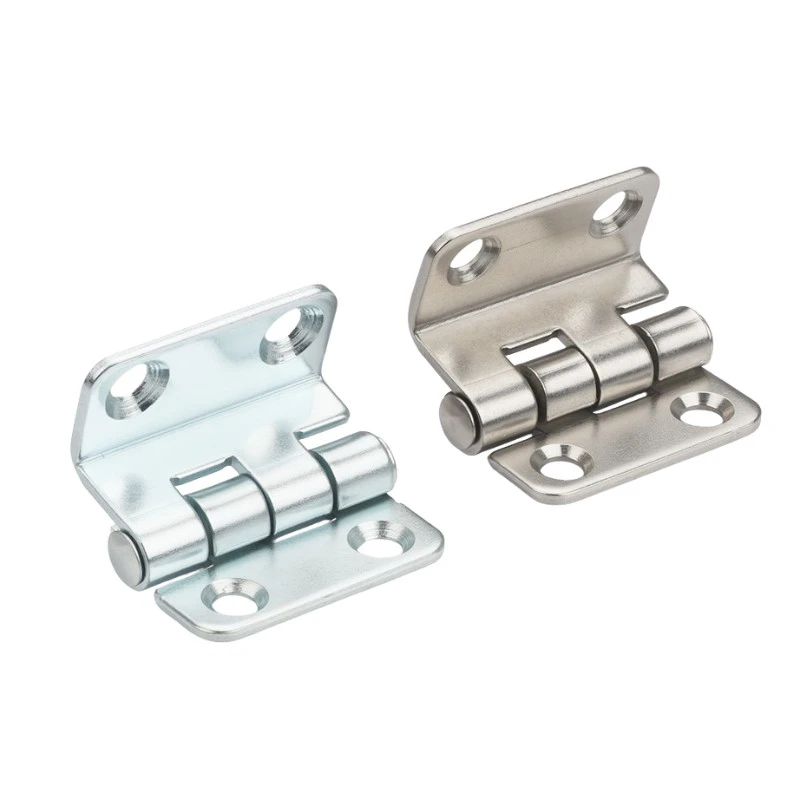

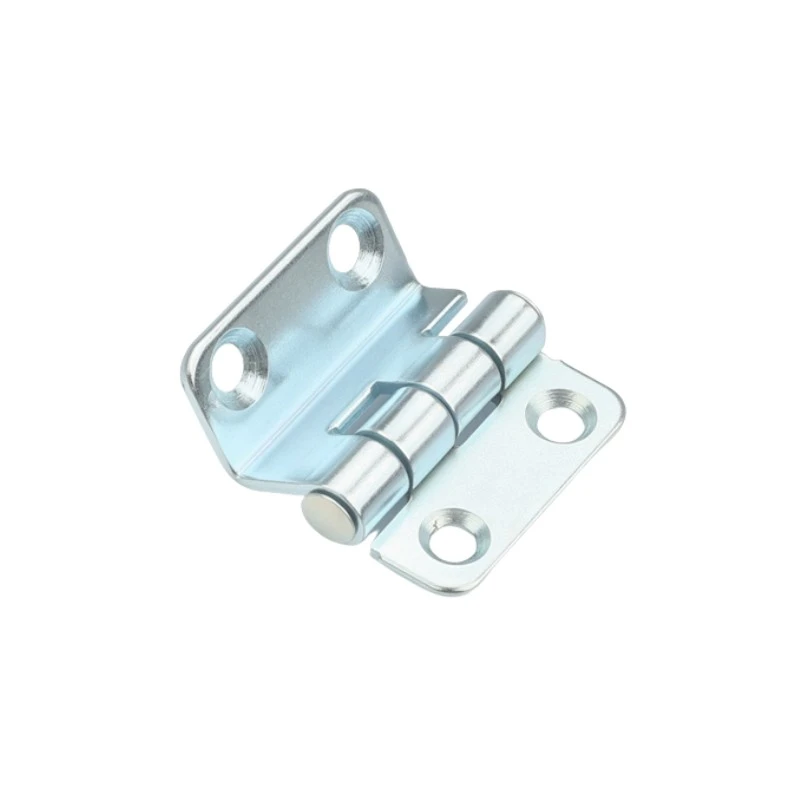

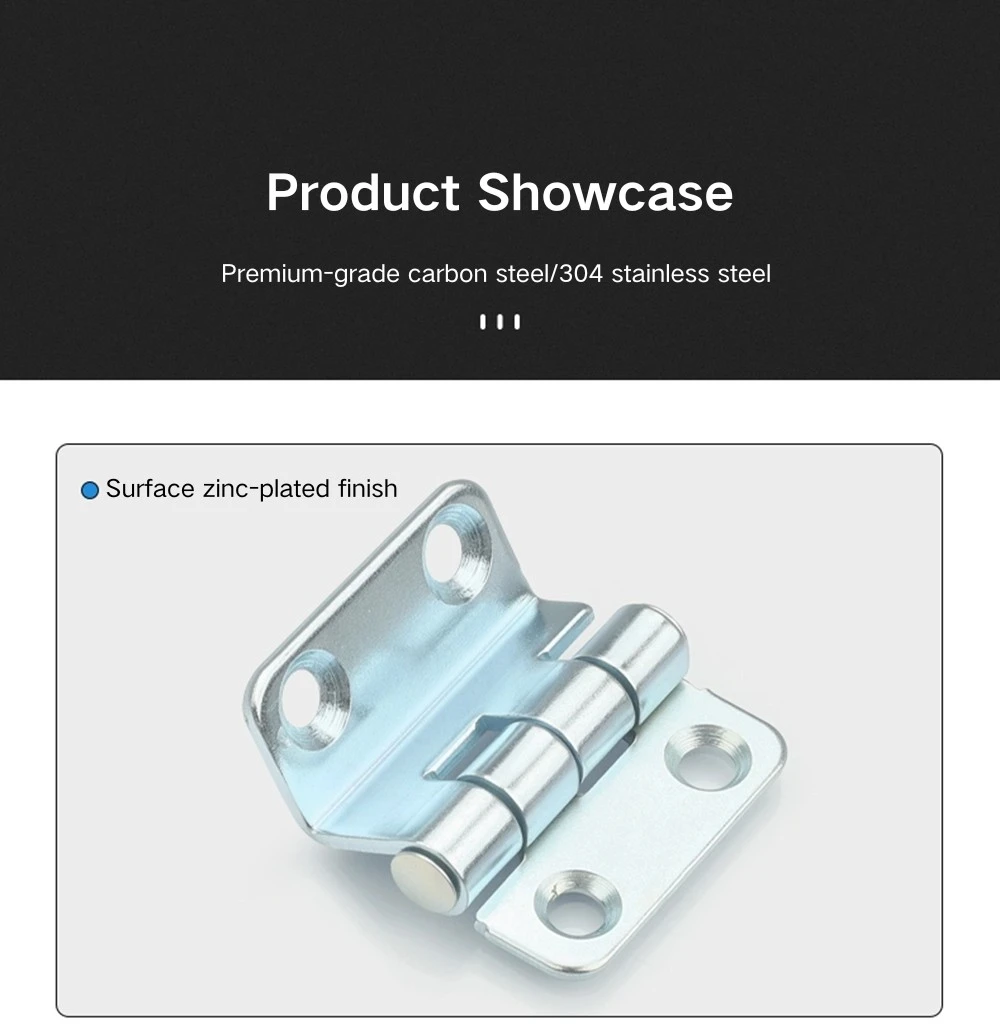

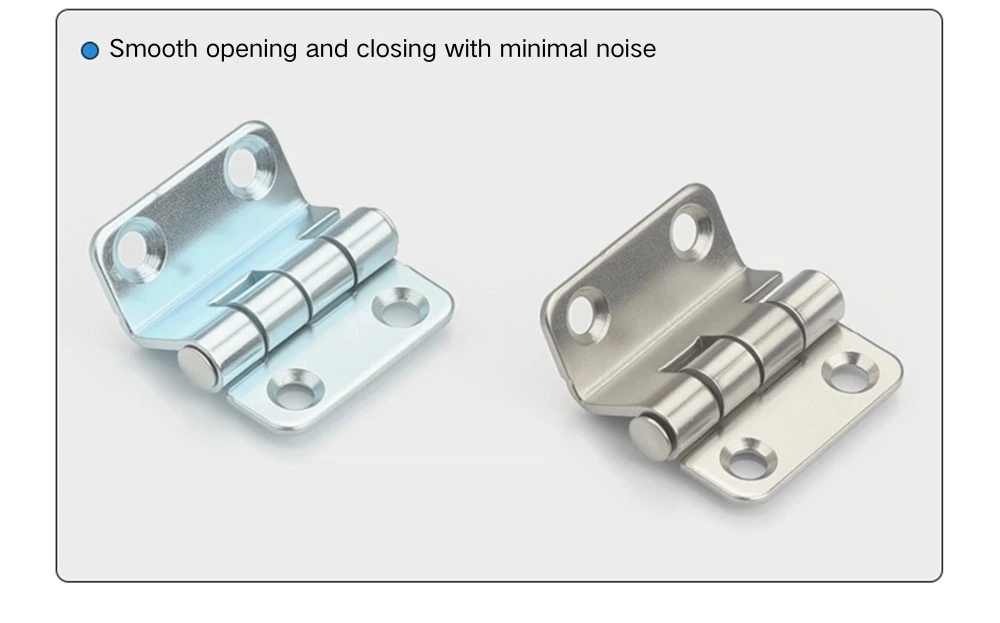

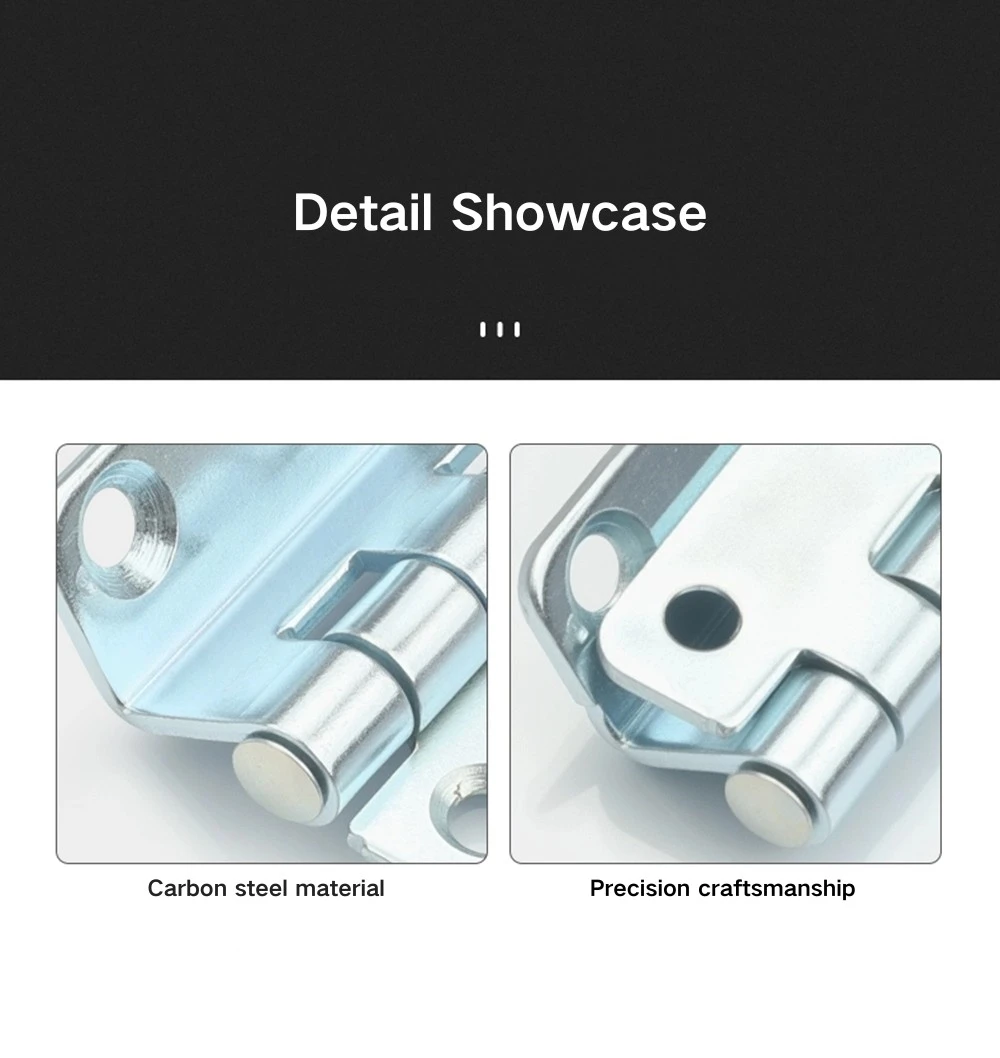

Triple-Bend Hinge til industriskabe fås i to materialevalg. Kulstofstålversionen har en galvaniseret finish, der giver korrosionsbeskyttelse til standard indendørs kabinetmiljøer - fordelingstavler, kontrolpaneler og udstyrsskabe i tørre eller klimakontrollerede rum. Det er det mere almindelige valg til generelle industrielle kabinetapplikationer, hvor omkostninger og korrosionskrav begge er moderate.

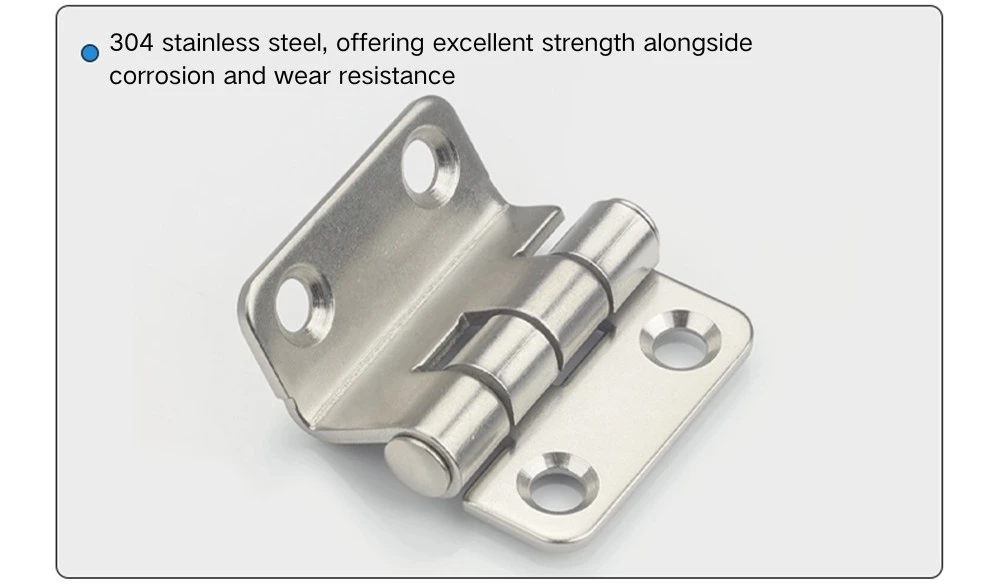

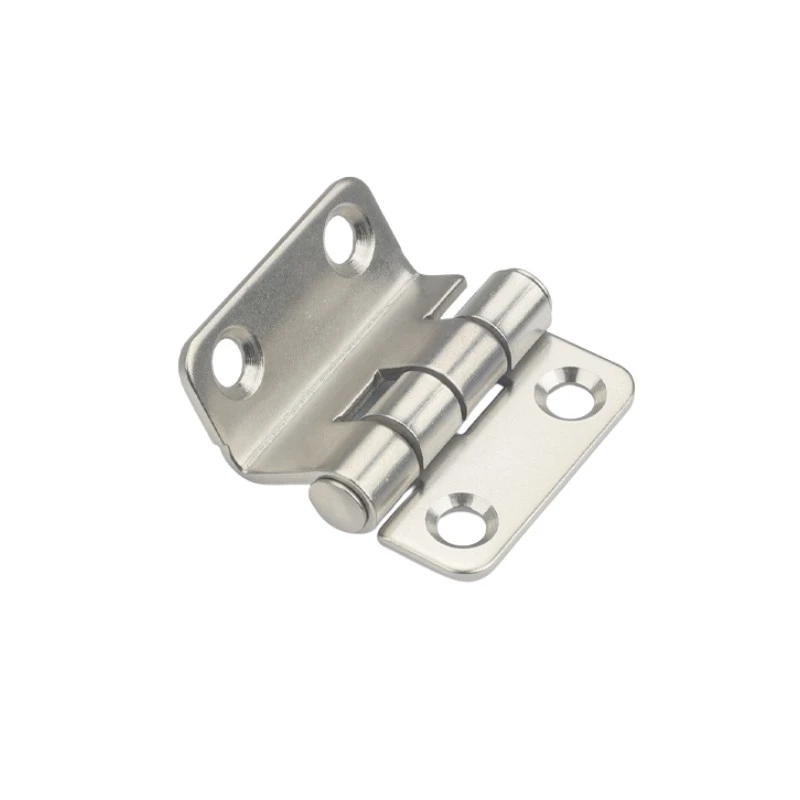

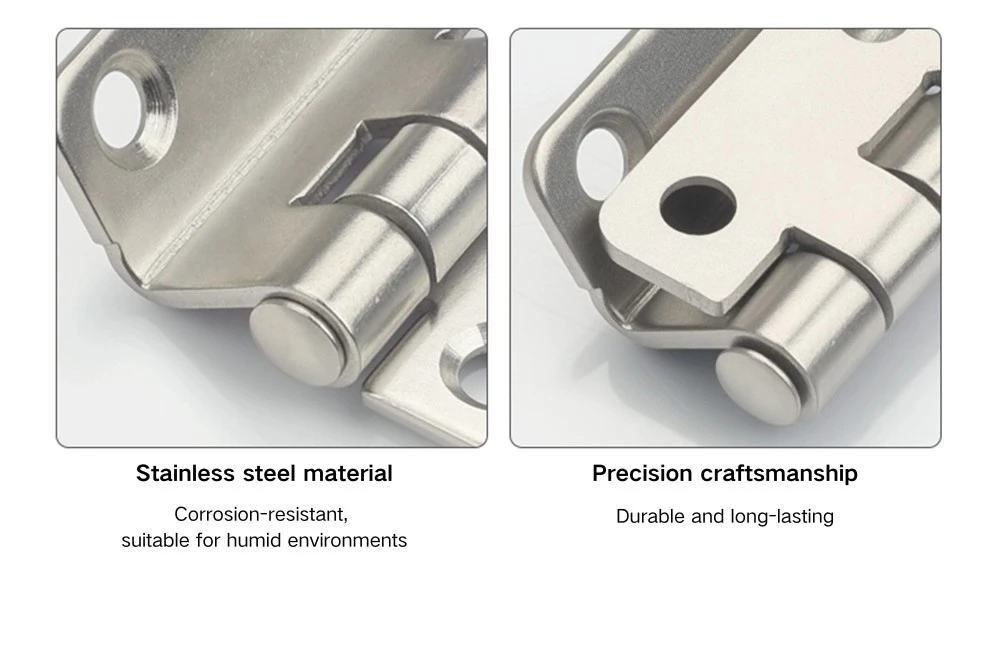

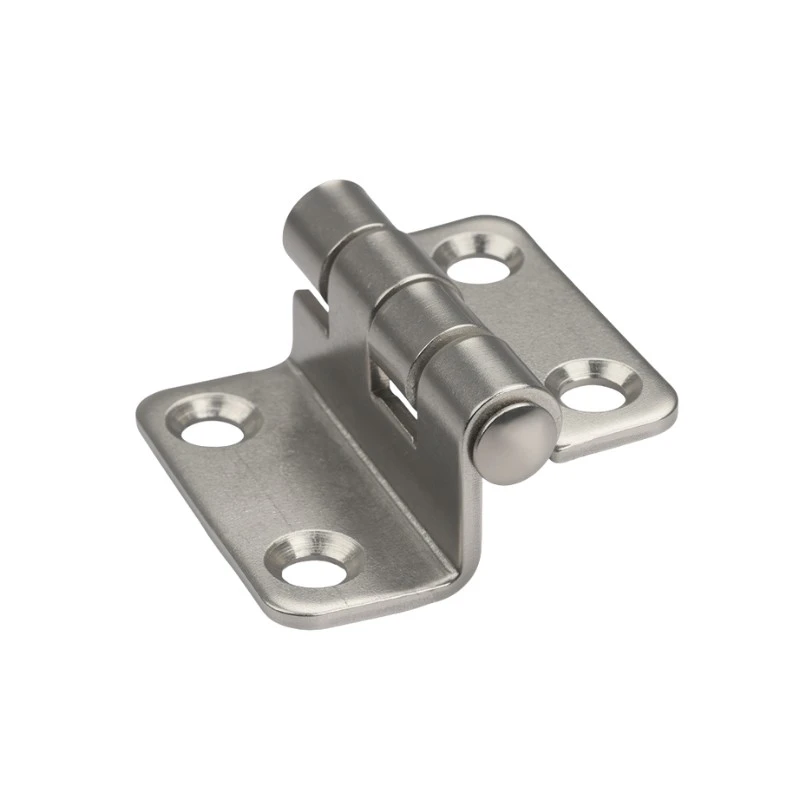

304 rustfrit stål Triple-Bend Hinge til industrielle kabinetter gennemgår vibrationspolering, hvilket giver en ensartet mat overflade ved at tumle delene for at fjerne grater og skarpe kanter. Dette er ikke en børstet eller spejlfinish - resultatet er et lavt glansfuldt, ensartet udseende velegnet til industriel brug. Den rustfri version er det rigtige valg til skabe i fugtige miljøer, udendørs installationer eller hvor som helst den galvaniserede kulstofstålfinish ikke ville holde over tid.

Applikationsscenarier

Triple-Bend Hinge til industrielle kabinetter er en praktisk pasform til elektriske distributionspaneldøre, koblingsskabe og skabslåger til industrielt udstyr, hvor et kompakt, skruemonteret hængsel med en åbningsvinkel på 90° er, hvad der er brug for. Det lille fodaftryk fungerer godt på lettere skabslåger og kabinetter, hvor et stort hængsel ville være ude af proportion med dørens størrelse.

Installationen kun med skrue på Triple-Bend Hinge til industriskabe gør den også velegnet til skabsproducenter, der ikke svejser hængsler under fremstillingen - de fire forsænkede fastgørelsespunkter går direkte ind i dørpanelet og karmen uden yderligere forberedelse. Åbningsvinklen på 90° er nok til de fleste krav til paneladgang, og det glatte skruesæde holder dørfladen ren, når hængslet er monteret.

FAQ

Q1: Hvad er dimensionerne på CL252-hængslet?

CL252 er 38 mm bred og 37 mm høj overordnet, med en kno spændvidde på 23 mm. De to blade er asymmetriske - 14,5 mm på den ene side og 11,5 mm på den anden. Tøndediameteren er Φ5 mm.

Q2: Hvordan er CL252 installeret?

Installation sker kun ved skruemontering - ingen svejsning. Hvert blad har to Φ5,2 mm forsænkede huller (Φ8×90°), hvilket giver fire fikseringspunkter i alt. Fladhovedskruer sidder i plan med bladets overflade efter montering.

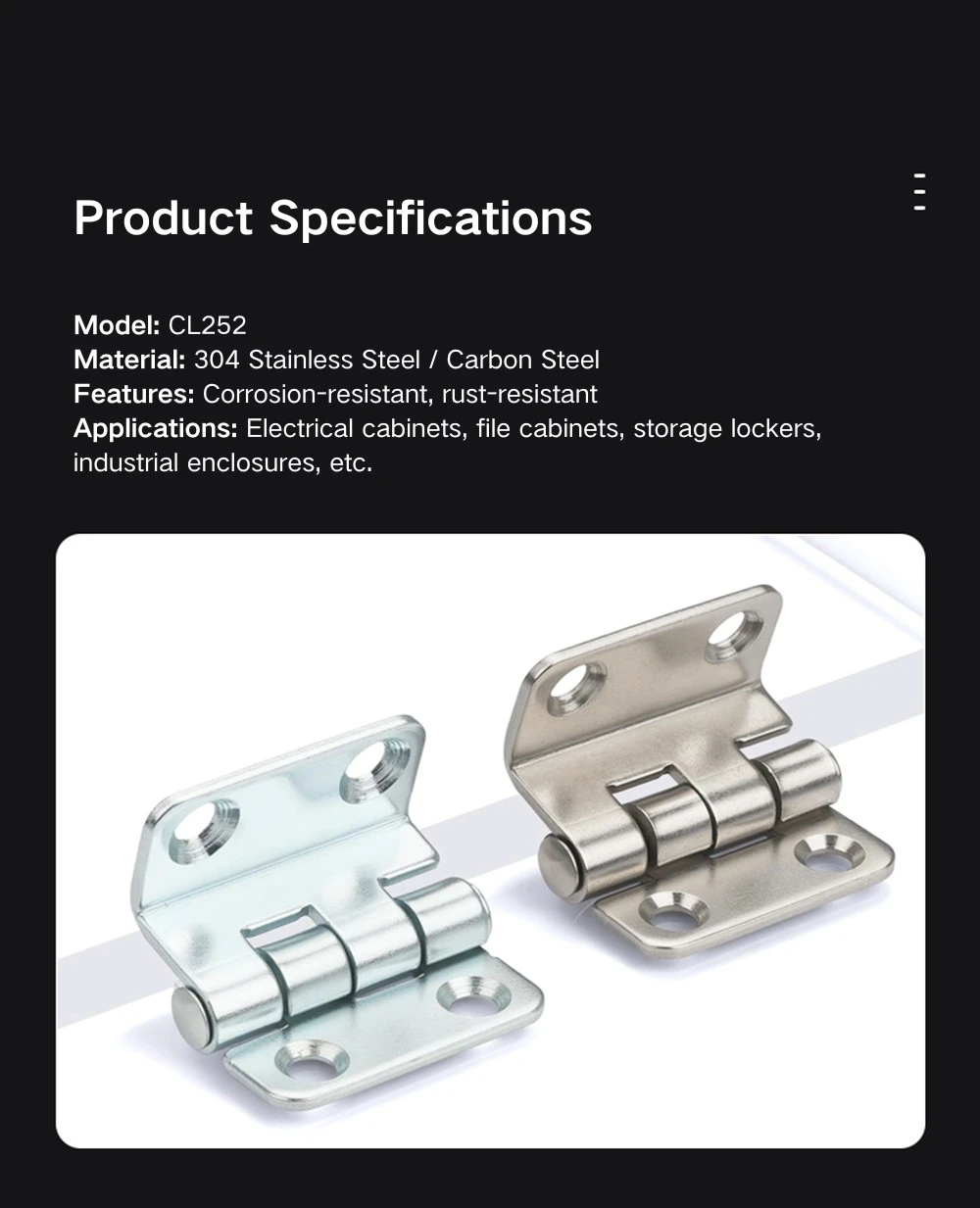

Q3: Hvilke materialer er tilgængelige?

CL252 kommer i galvaniseret kulstofstål og 304 rustfrit stål med en vibrerende poleret finish. Kulstofstål passer til indendørs, tørre miljøer; rustfrit stål er det bedre valg til fugtige eller udendørs kabinetapplikationer.

Q4: Hvad er vibrerende polering?

Vibrerende polering er en tumblingsproces, der fjerner grater og skarpe kanter fra delens overflade og efterlader en ensartet mat finish med lav glans. Det er ikke en børstet eller spejlfinish. På versionen CL252 rustfrit stål giver det et ensartet industrielt udseende uden reflekterende eller retningsbestemte overflademærker.

Q5: Er de to blade udskiftelige mellem dør og karm?

Nej - bladene er asymmetriske (14,5 mm og 11,5 mm), så de bredere og smallere sider er faste. Sørg for at orientere hængslet med det korrekte blad mod dørpanelet og karmen, før du borer eller fastgør.

Q6: Hvilke kabinettyper er CL252 egnet til?

CL252 industriskabshængslet bruges på elektriske distributionspaneldøre, koblingsskabe, styreskabsdøre og generelt industrielt udstyrsskabe - især hvor et kompakt, skruemonteret hængsel foretrækkes, og en åbningsvinkel på 90° er tilstrækkelig.
