Koblingsdørhængsel

Modelmuligheder og hulkonfigurationer

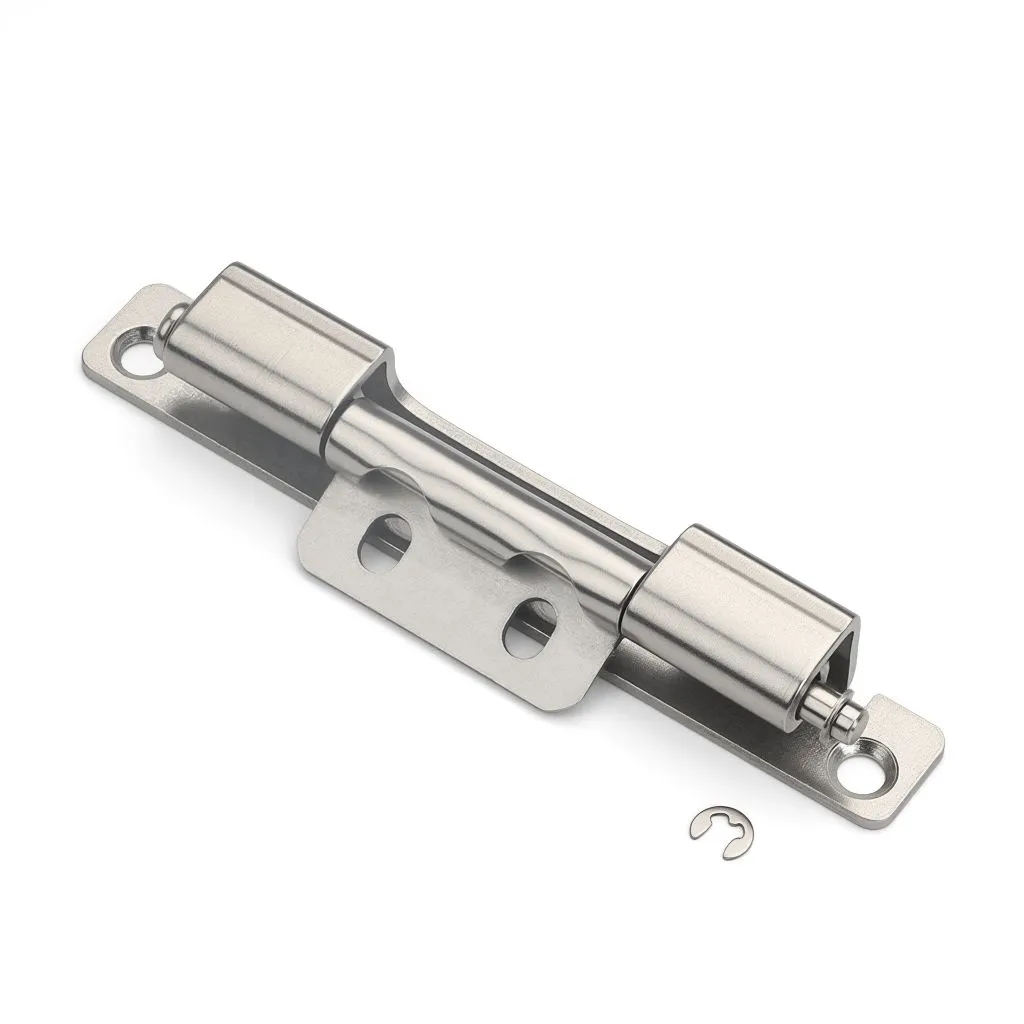

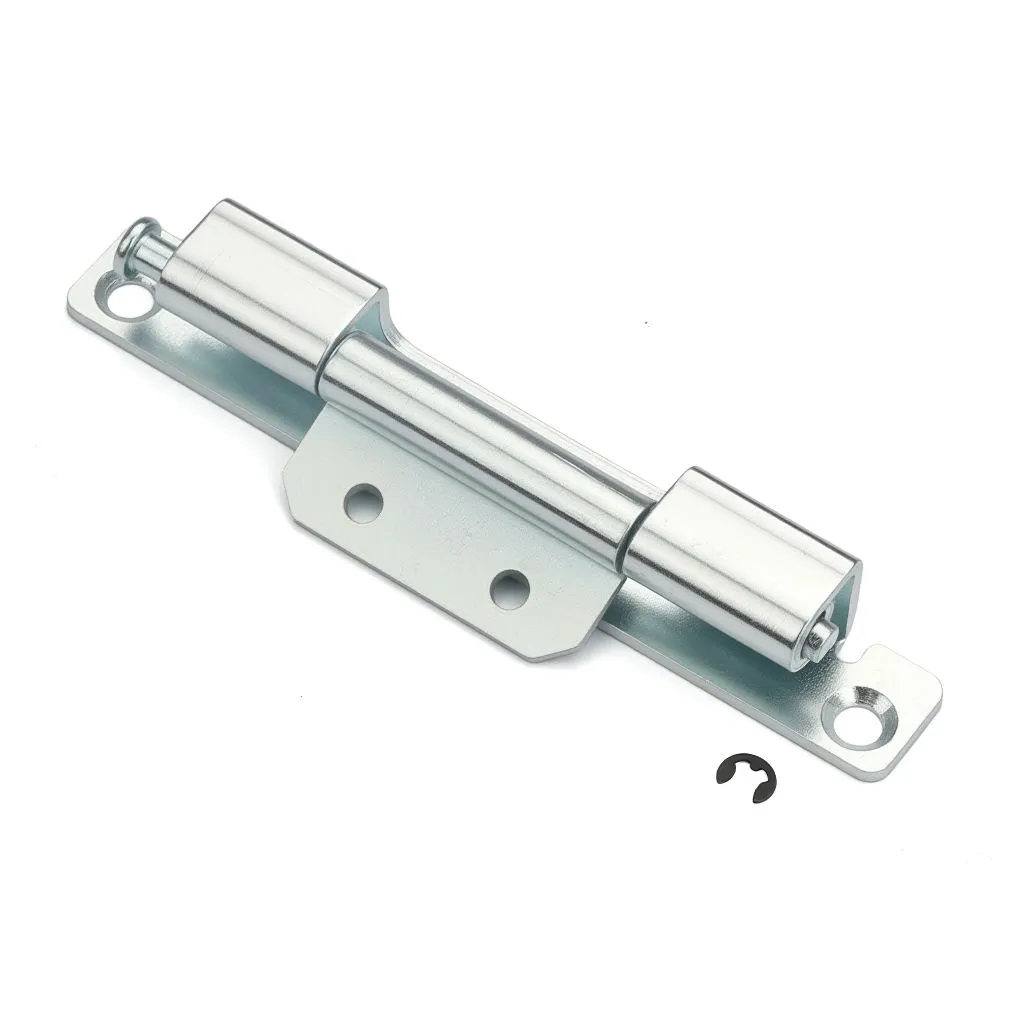

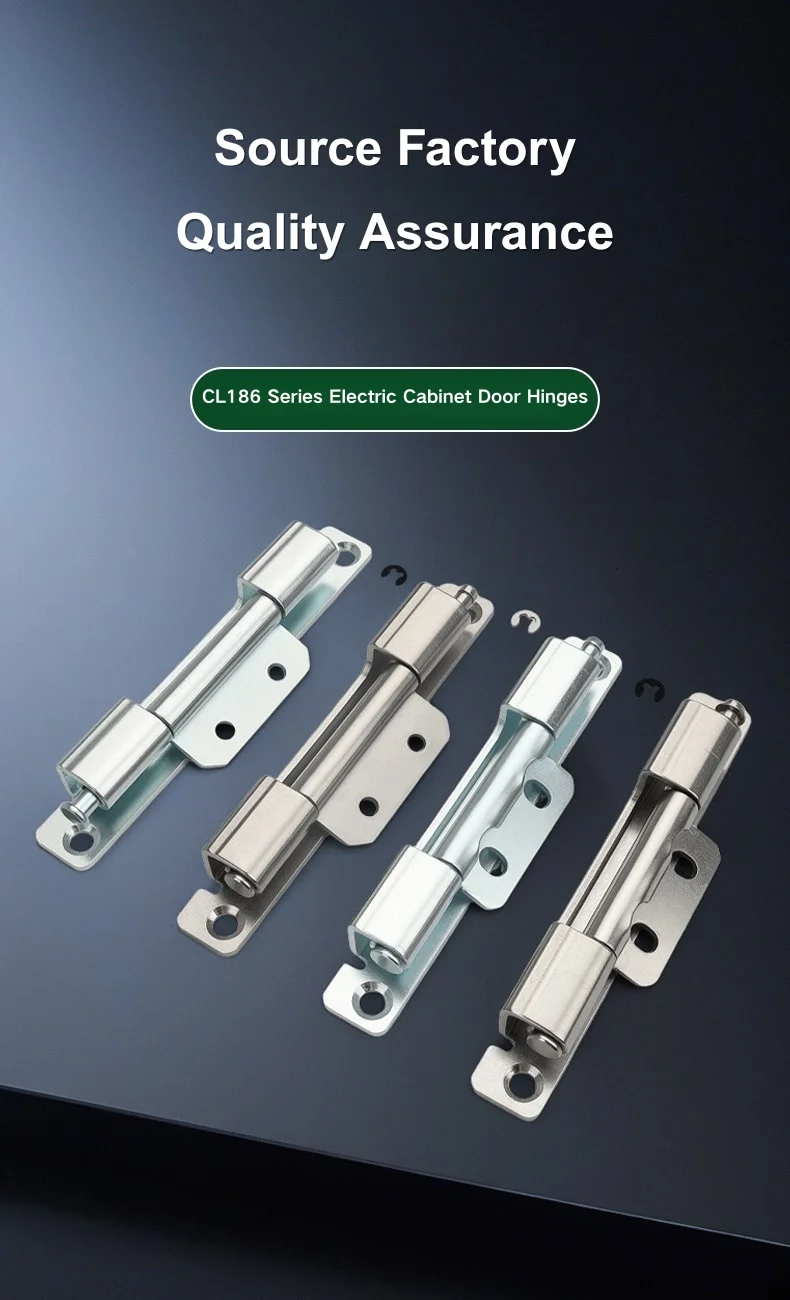

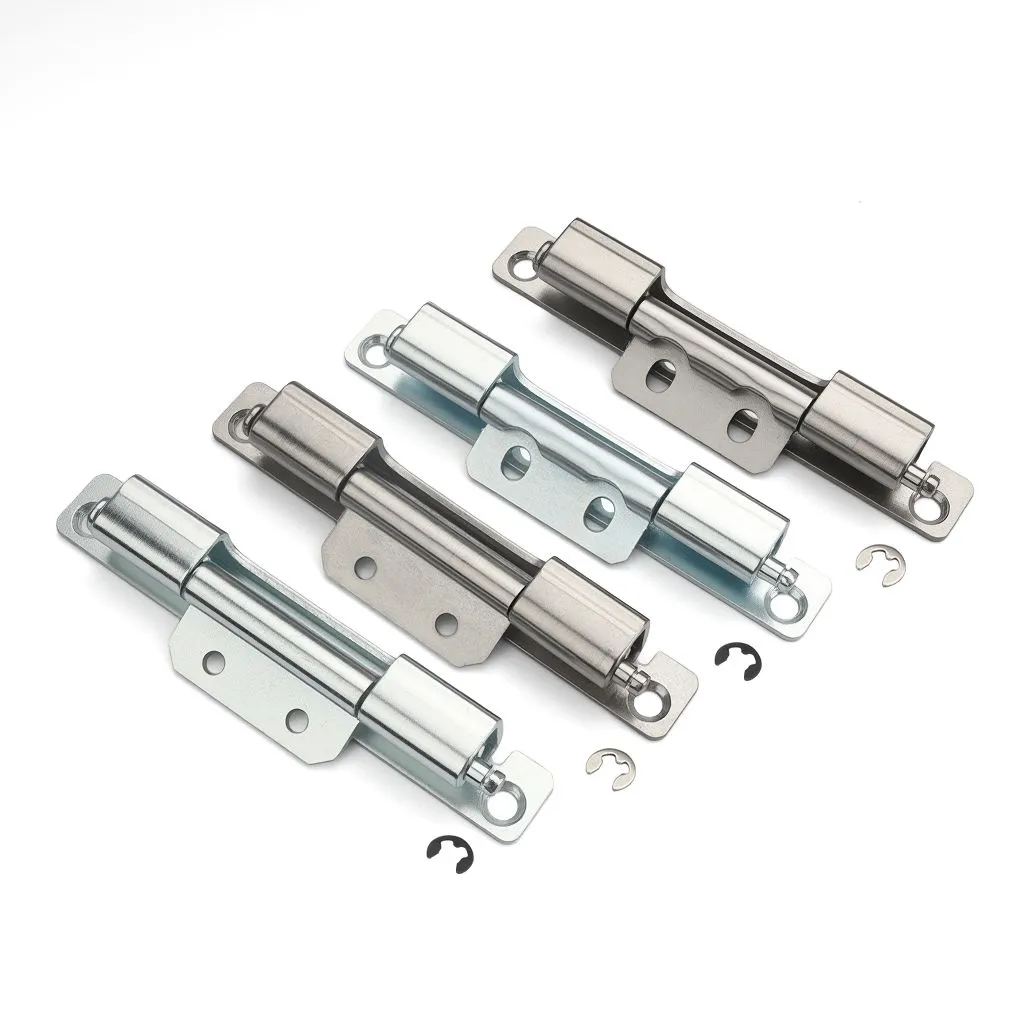

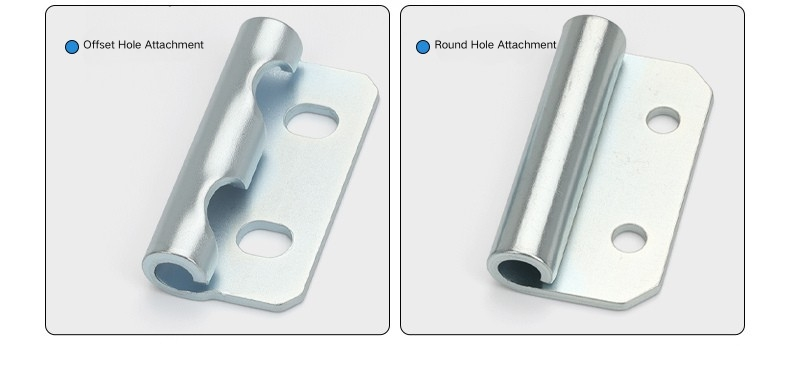

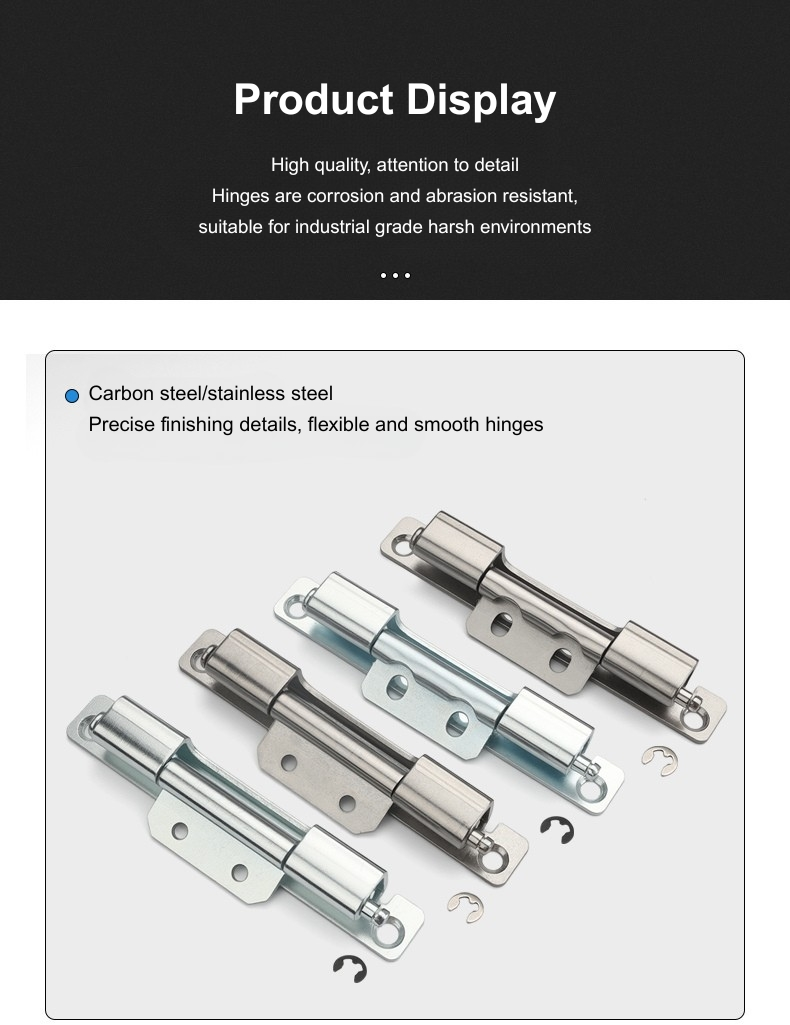

Switchgear Door Hinge kommer i fire varianter: rundt hul i kulstofstål, rundt hul i rustfrit stål, slidshul i kulstofstål og slidset hul i rustfrit stål. De strukturelle dimensioner er identiske på tværs af alle fire - den eneste forskel er formen af ​​monteringshullerne på vingen. Runde huller fastgør hængslet i en indstillet position, når det først er skruet ned; slidsede huller giver lidt plads til at flytte hængselpositionen før den endelige tilspænding, hvilket hjælper ved montering af døre, der kræver omhyggelig justering mod en tætning eller rammelæbe.

Valget mellem rundt og slidset hul på denne enhed afhænger af din installationsarbejdsgang. Hvis dørpositionen er ligetil og ensartet på tværs af en produktionsserie, er runde huller fine. Hvis der er nogen variation i rammegeometrien mellem enhederne, eller hvis døren skal justeres efter den første montering, gør versionen med slidser denne proces betydeligt mindre besværlig.

Struktur og dimensioner

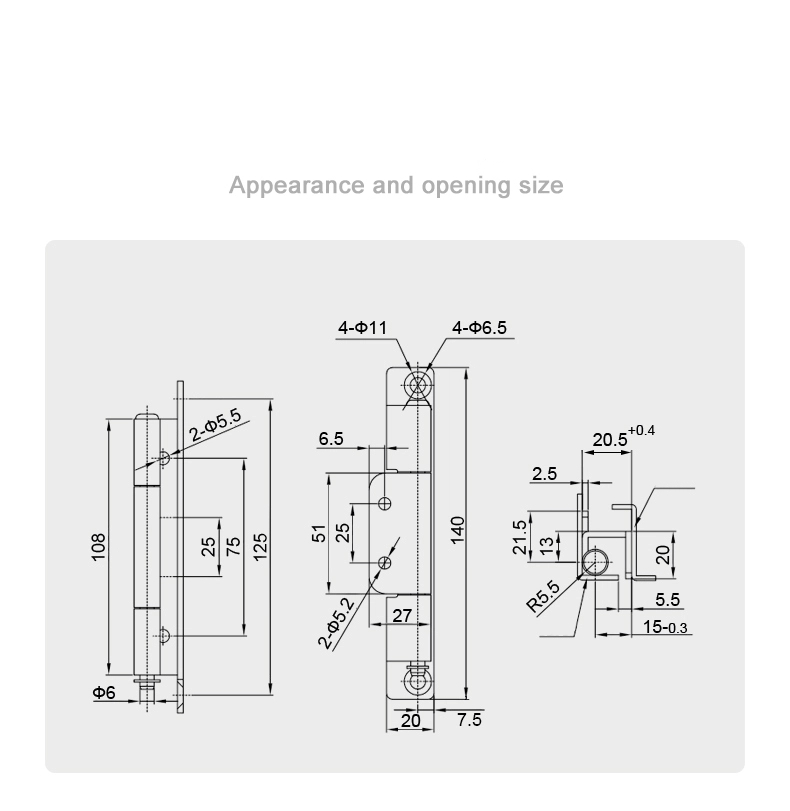

Dørhængslet har en samlet højde på 108 mm med en samlet kropslængde på 125 mm. Det indvendige spænd mellem monteringsvingerne er 75 mm, med en 25 mm midtersektion ved tønden. Tøndediameteren er Φ6 mm, og monteringsvingen er 140 mm høj med en bundbredde på 20 mm. Hulafstand på vingen løber med 51 mm og 25 mm centre, med 2×Φ5,5 mm fastgørelseshuller på sideprofilen.

Rammekanalindgrebet på Switchgear Door Hinge har en bredde på 20,5 mm (+0,4 mm tolerance) og en dybde på 15 mm (-0,3 mm tolerance) med en sæderadius på R5,5 mm. Sideprofilen viser en total indgrebshøjde på 21,5 mm, en indvendig kontaktdybde på 13 mm og en sideforskydning på 5,5 mm med et trin på 2,5 mm ved kanalindgangen. Disse dimensioner definerer rammekanalgeometrien, som hængslet er designet til at arbejde med - værd at bekræfte i forhold til din skabsrammespecifikation før bestilling.

Materiale og overfladebehandling

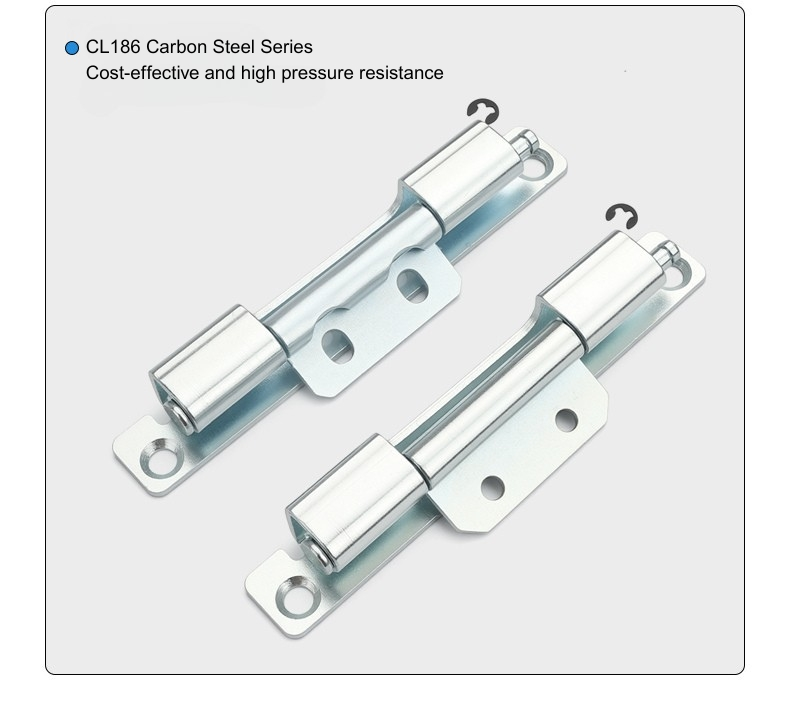

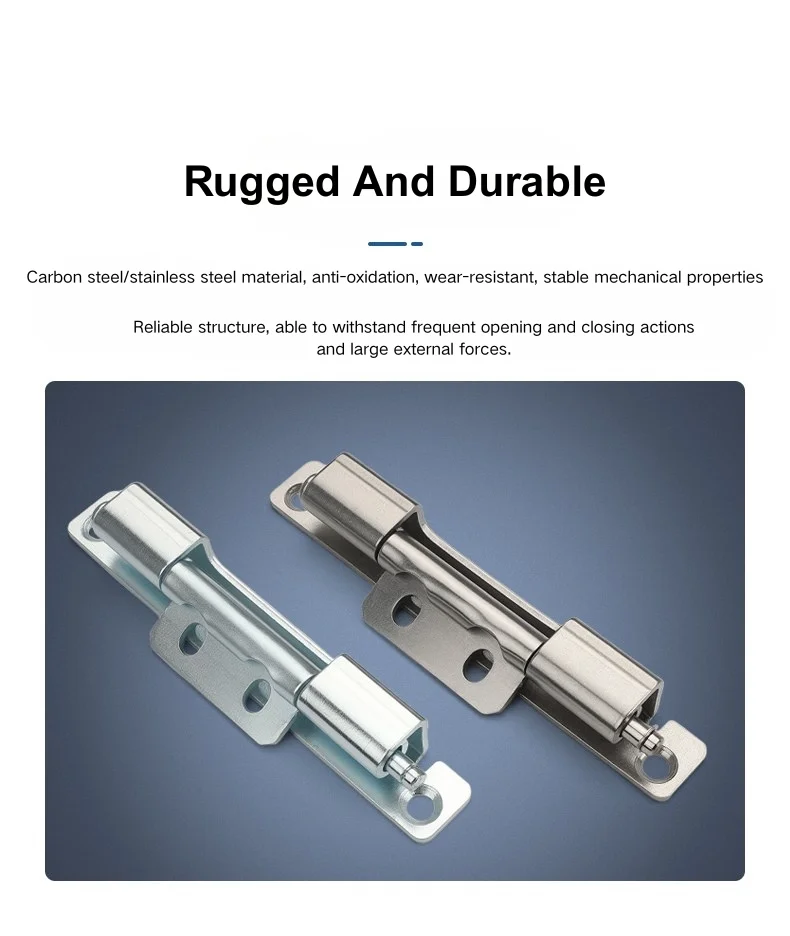

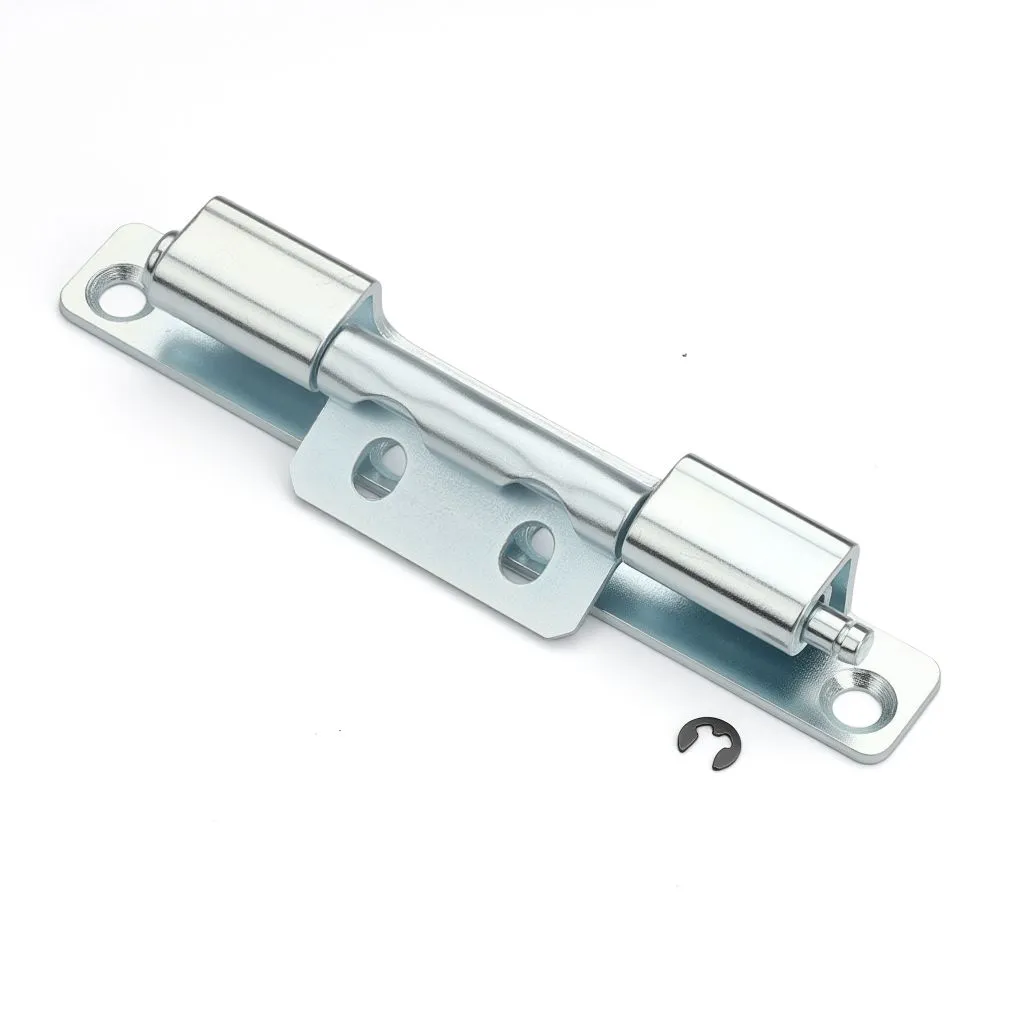

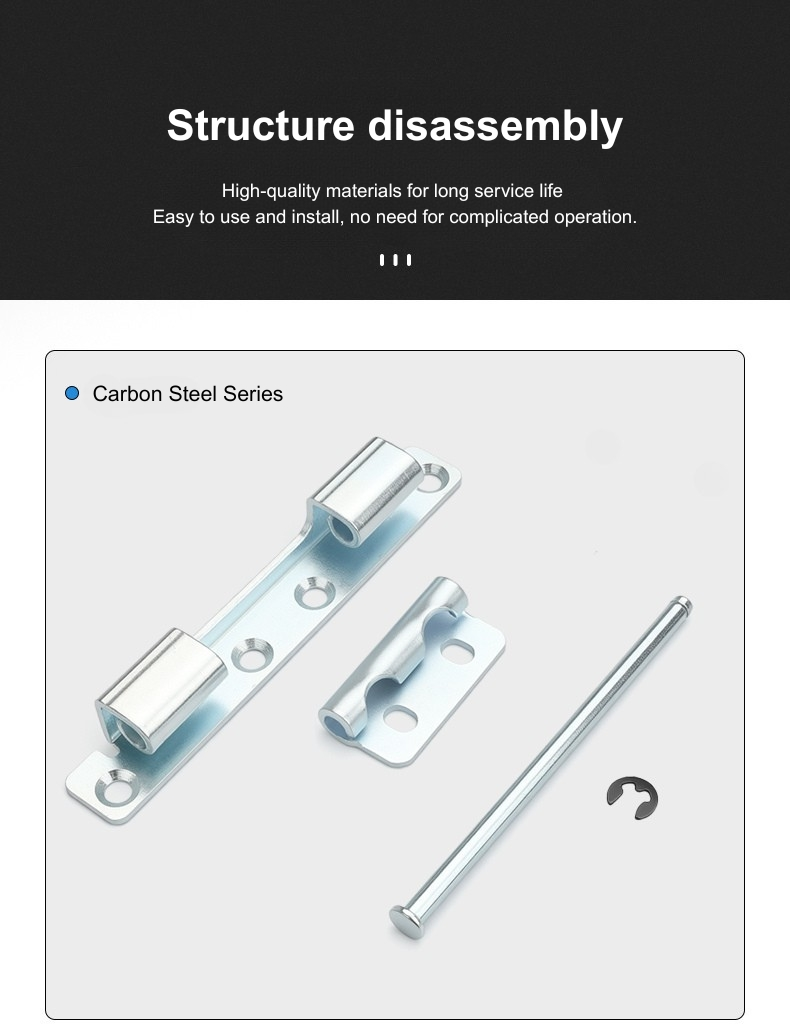

Switchgear Door Hinge fås i galvaniseret kulstofstål og 304 rustfrit stål. Kulstofstålversionen passer til standard indendørs kabinetmiljøer - fordelingstavler, kontrolpaneler og udstyrsskabe i tørre eller klimakontrollerede rum, hvor korrosionseksponeringen er lav. Det er den mere omkostningseffektive mulighed for højvolumenskabsbygninger, hvor installationsmiljøet er forudsigeligt.

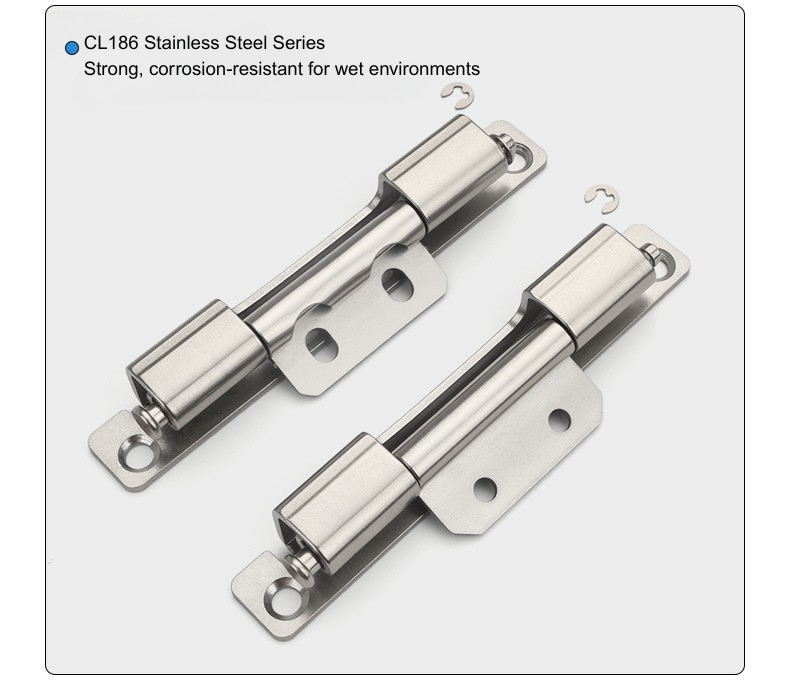

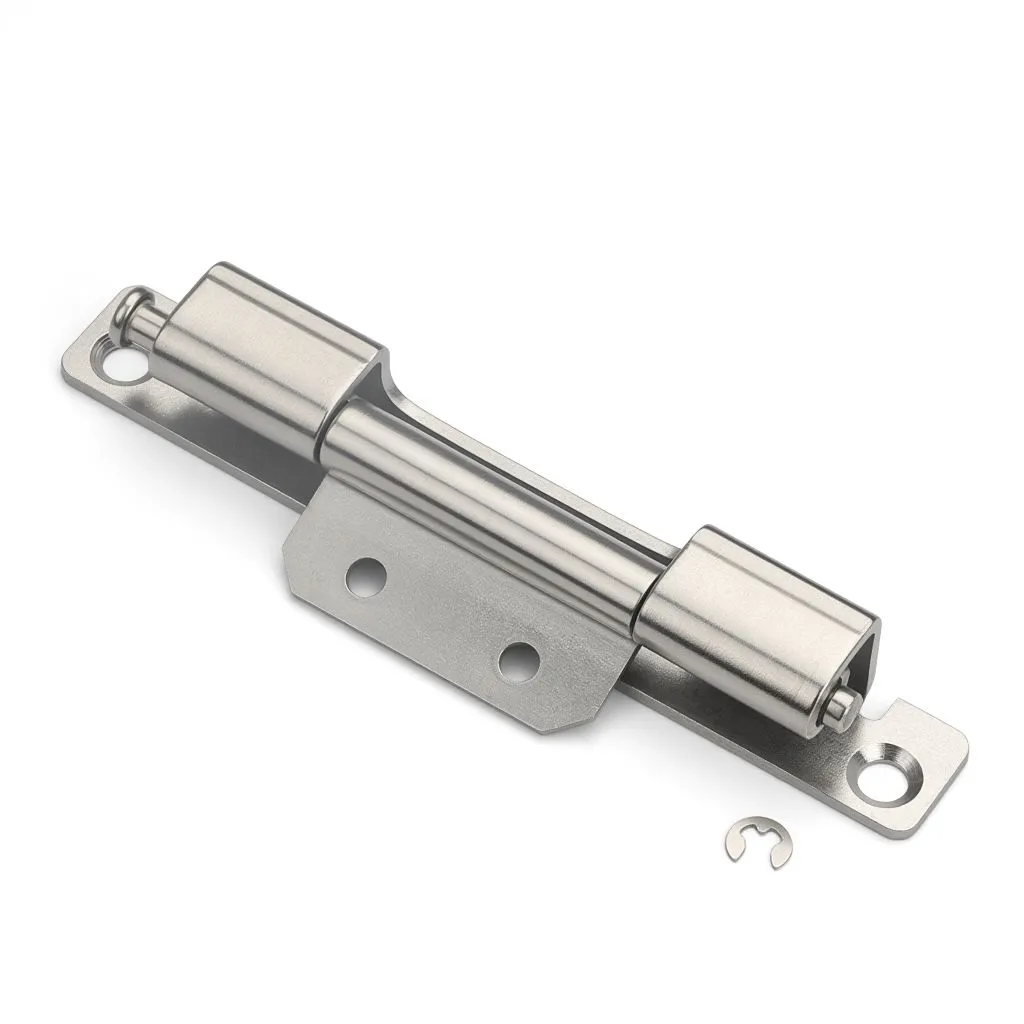

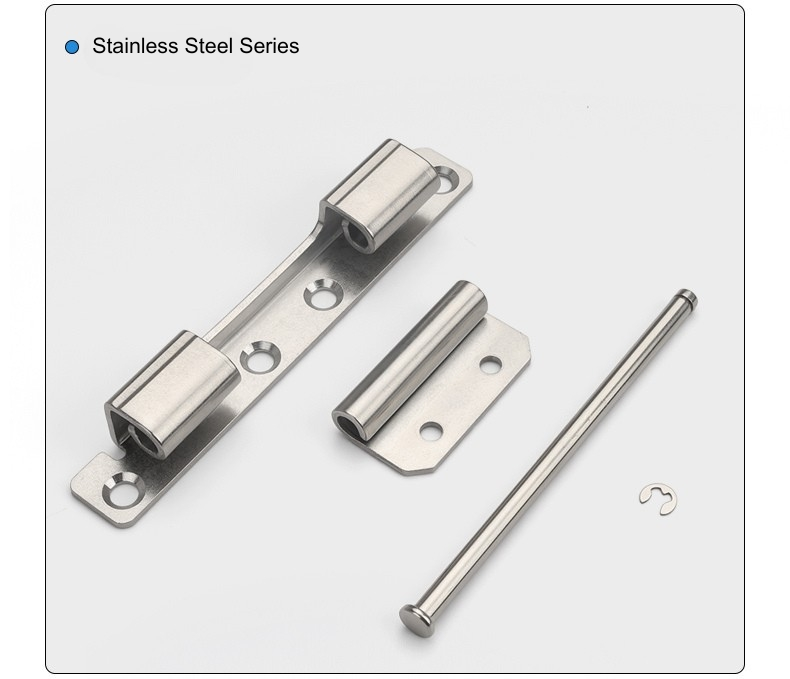

Dørhængslet i rustfrit stål er det rigtige valg til udendørs koblingsudstyr, fugtige bryggers, kystinstallationer eller enhver applikation, hvor kabinettet vil blive udsat for fugt i løbet af sin levetid. Rustfrit har også en tendens til at blive specificeret, når skabsfinishstandarden kræver ensartet overfladeudseende på tværs af al hardware, da det holder sit udseende bedre end galvaniseret stål over tid under udfordrende forhold.

FAQ

Q1: Hvilke varianter er tilgængelige for CL186?

CL186 kommer i fire varianter: kulstofstål med rund hul, rustfrit stål med rund hul, kulstofstål med slidser og rustfrit stål med slidser. Alle deler de samme kropsdimensioner og rammekanalindgrebsgeometri.

Spørgsmål 2: Hvad er forskellen mellem versionerne med runde hul og slidsede huller?

Den runde hul-version fastgør hængslet i en indstillet position, når det er skruet ned. Den slidsede version gør det muligt at justere monteringspositionen før den endelige tilspænding, hvilket er nyttigt, når dørjusteringen skal finjusteres under installationen, eller når der er variation i rammegeometrien mellem skabsenheder.

Q3: Hvordan er CL186 installeret?

CL186 er skruemonteret. Monteringsvingen fastgøres til dørpanelet ved hjælp af de medfølgende huller, og hængselkroppen går i indgreb med skabets rammekanal. Der kræves ingen svejsning til denne model.

Q4: Hvad er de vigtigste dimensioner af CL186?

CL186 er 108 mm i total højde med en kropslængde på 125 mm og en indvendig spændvidde på 75 mm. Løbet er Φ6 mm. Monteringsvingen er 140 mm høj med en 20 mm bund. Rammekanalens bredde er 20,5 mm (+0,4 mm) og dybden er 15 mm (-0,3 mm).

Q5: Hvilket materiale skal jeg vælge til udendørs kabinetter?

Den rustfri stålversion er det rigtige valg til udendørs installationer, fugtige miljøer, eller hvor som helst korrosionsbestandighed er et langsigtet krav. Den galvaniserede kulstofstålversion passer til standard indendørs kabinetapplikationer.

Q6: Er CL186 et skjult hængsel?

Ja — CL186-koblingsdørhængslet sidder inde i kabinettets rammekanal, når døren er lukket, og efterlader intet synligt beslag på den udvendige dørflade. Hængselslegemet er helt forsænket i rammeprofilen.

Q7: Kan døren fjernes efter installation?

Ja. CL186 er et aftageligt hængsel — døren kan løftes af karmkanalen uden værktøj, når først hængslet er frigjort. Dette gør det praktisk til skabssamlingslinjer og feltvedligeholdelse, hvor der er behov for periodisk dørfjernelse.

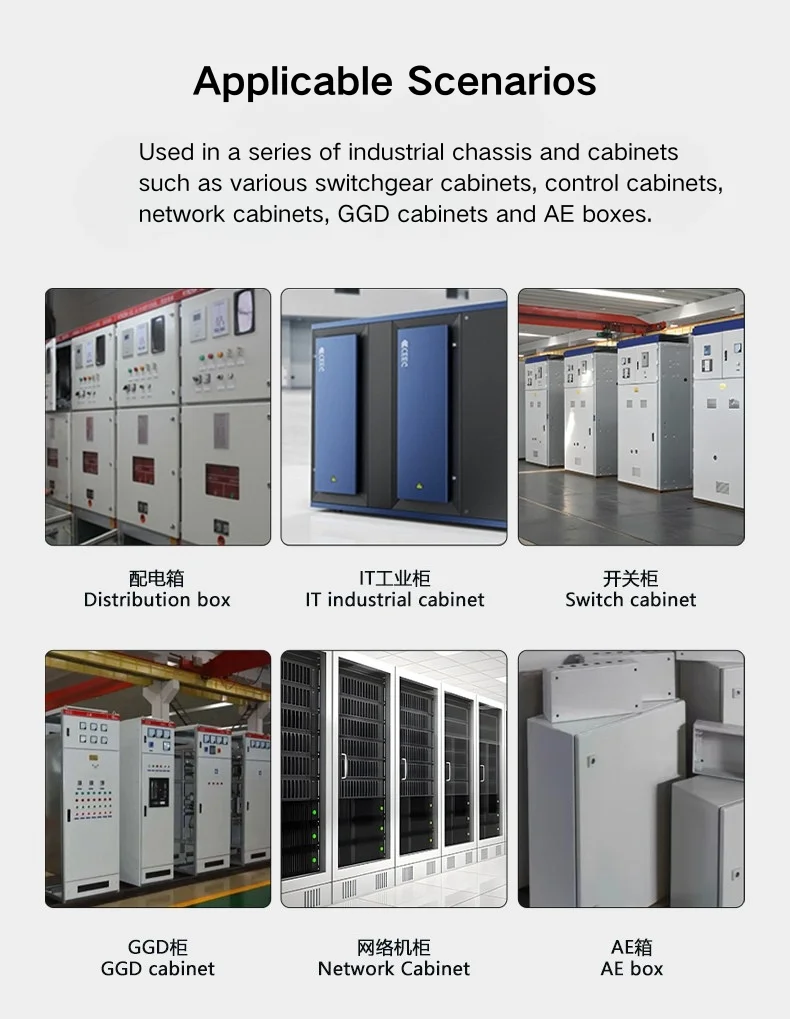

Q8: Hvilke kabinettyper er CL186 egnet til?

Det CL186 skjulte hængsel bruges på koblingsskabe, elektriske distributionsbokse, styreskabsdøre og industrielt udstyrsskabe - hvor som helst et aftageligt, skjult hængsel med en ren udvendig profil er den foretrukne specifikation.
