El-skab Overflademonteret hængsel

For købere, der køber skabshængsler fra Yitai Lock til distributionspaneler eller industrielle indkapslinger, dækker det overflademonterede elektriske skabshængsel CL219-serien et nyttigt størrelsesområde i et enkelt konsistent design. CL219-1 er den største af de tre, CL219-3 sidder i midten, og CL219-2 er den mindste — så der er en model, der matcher de fleste dørstørrelser uden at skifte til en anden hængselserie. Alle tre er skruemonteret ved hjælp af fire fastgørelsespunkter, og versionerne af rustfrit stål har en spejlfinish til applikationer, hvor korrosionsbestandighed og overfladeudseende er begge prioriterede.

Model muligheder og dimensioner

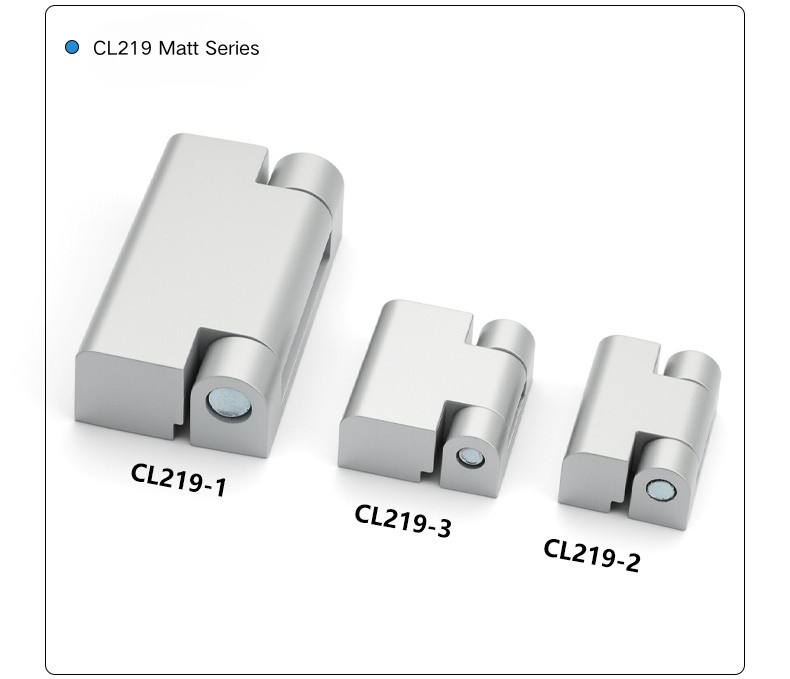

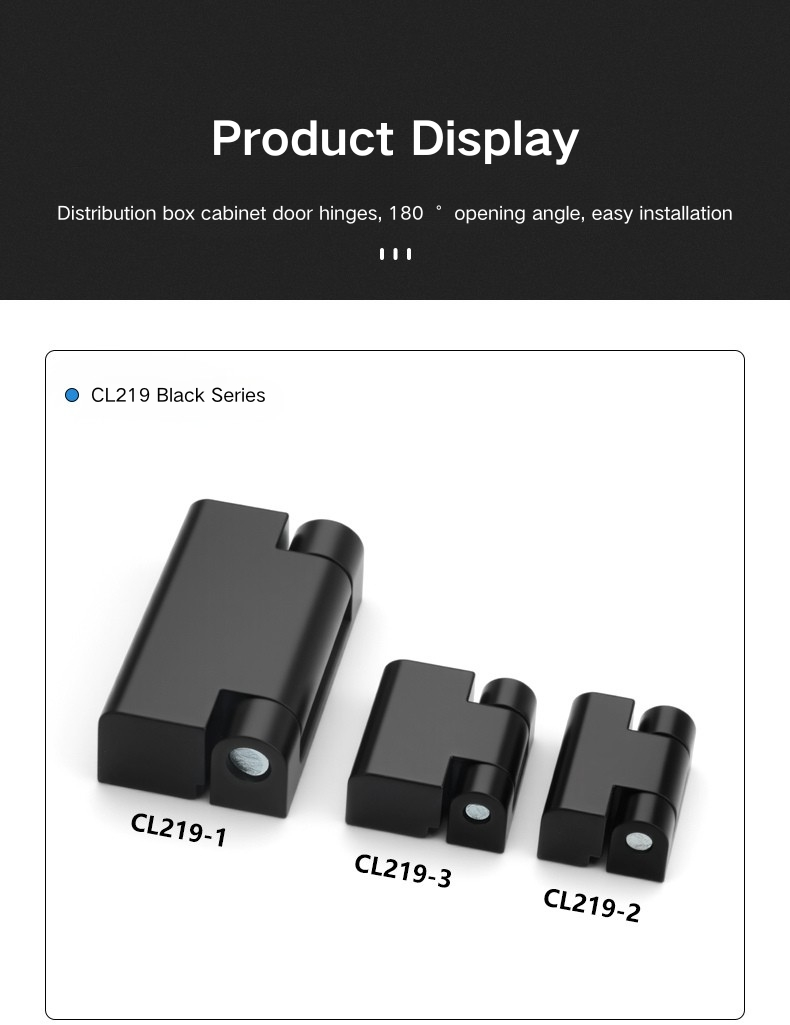

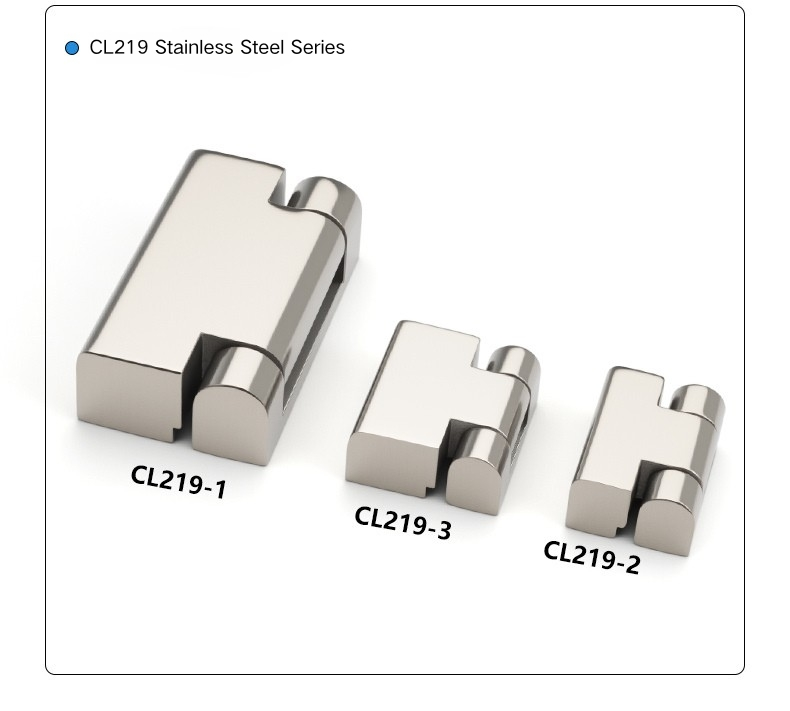

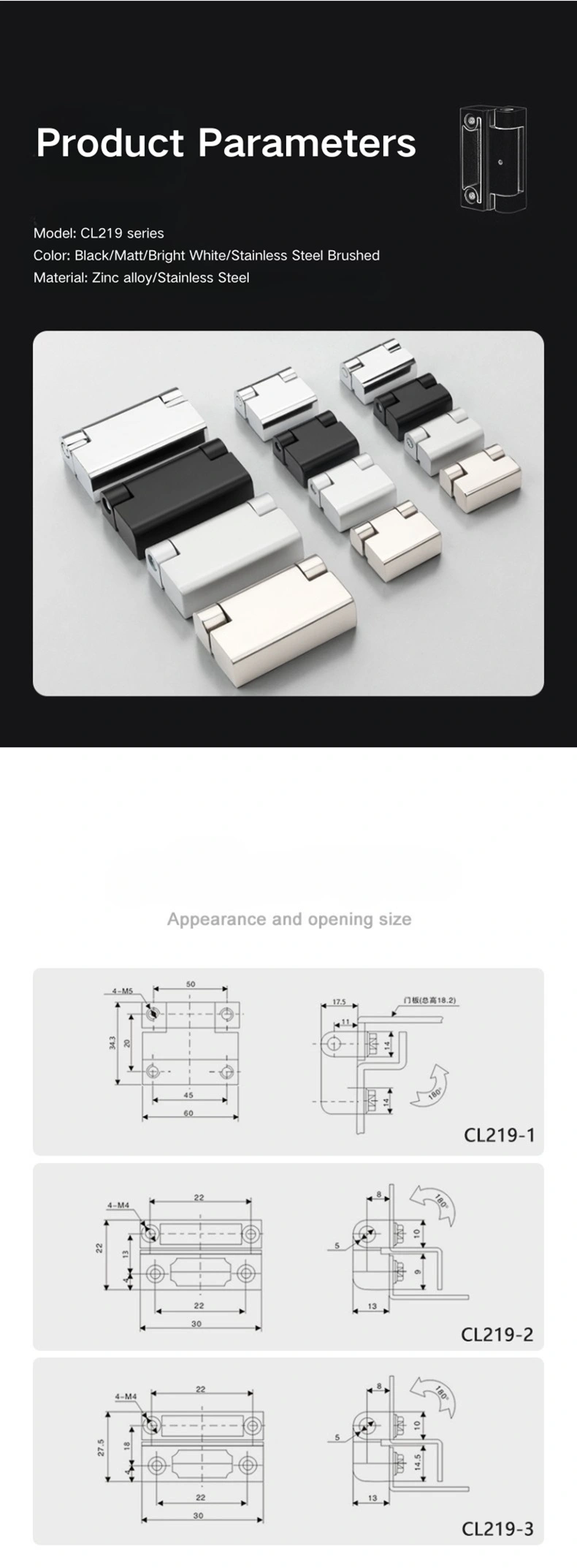

Det overflademonterede elskabshængsel fås i tre størrelser. CL219-1 er den største model med et samlet fodaftryk på 60 × 34,3 mm, et indvendigt bladspænd på 45 mm og fire M5-monteringsskruer. CL219-2 er den mindste med 30 × 22 mm samlet med et 22 mm indvendigt spænd og fire M4-skruer. CL219-3 falder mellem de to ved 30 × 27,5 mm samlet, også med en 22 mm indvendig spændvidde og fire M4-skruer - lidt højere end CL219-2, men deler samme bredde og skruestørrelse.

Choosing between models of the Electrical Cabinet Surface Mounted Hinge comes down to door panel size and the load the hinge needs to carry. The CL219-1 is the right pick for larger or heavier cabinet doors; CL219-2 passer til lettere, kompakte kabinetter; and the CL219-3 sits in between, offering a bit more height than the CL219-2 while keeping the same footprint width. Alle tre åbner til 180°.

Finish og materialevalg

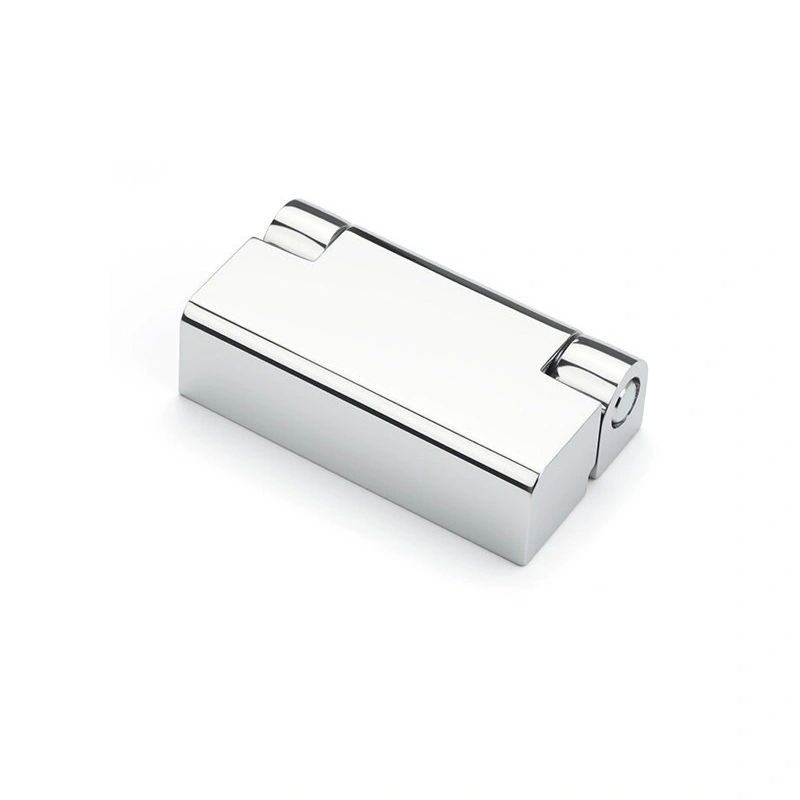

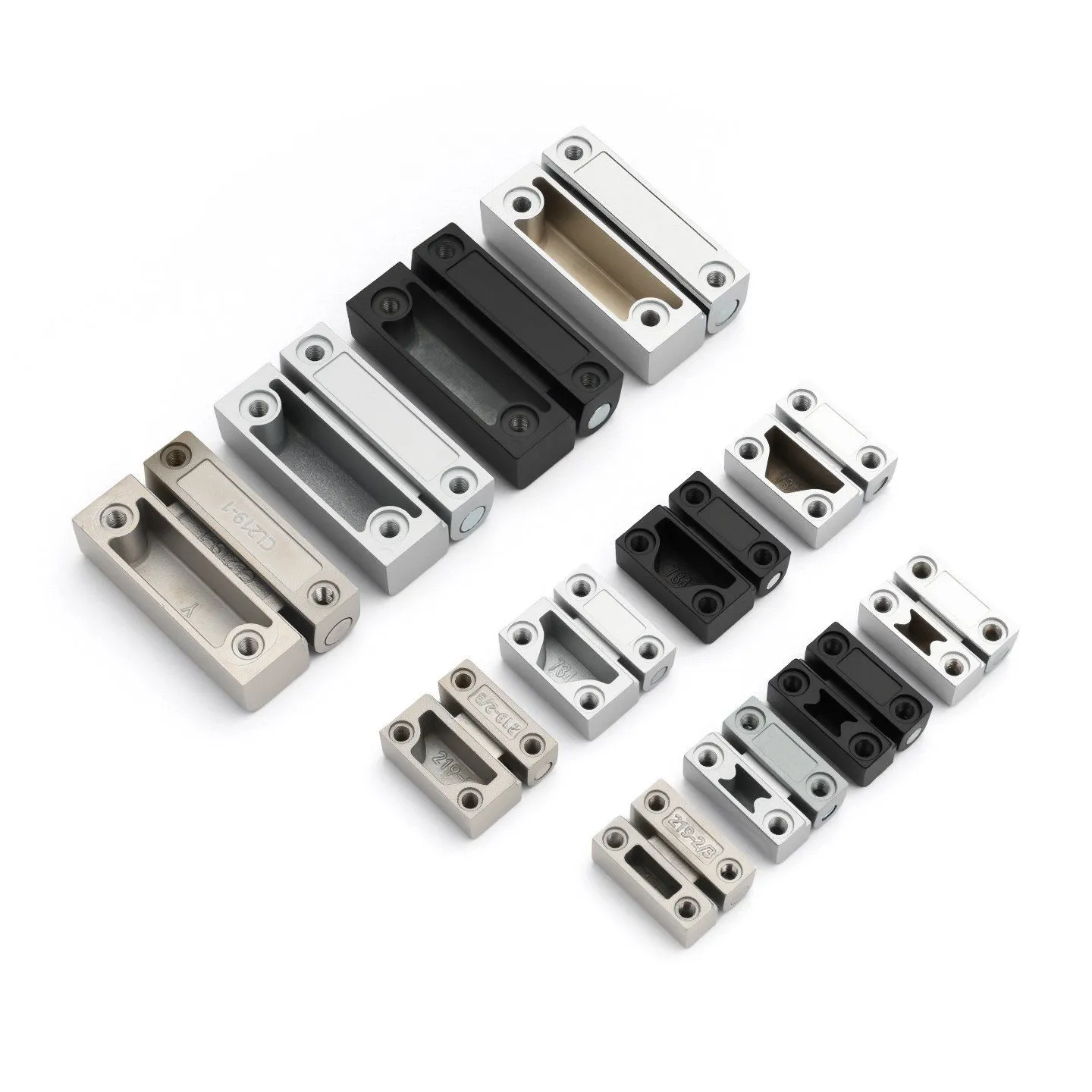

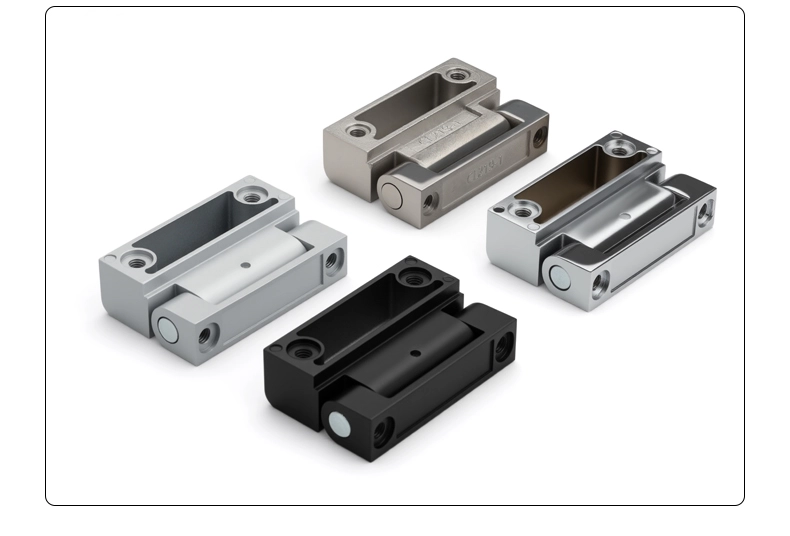

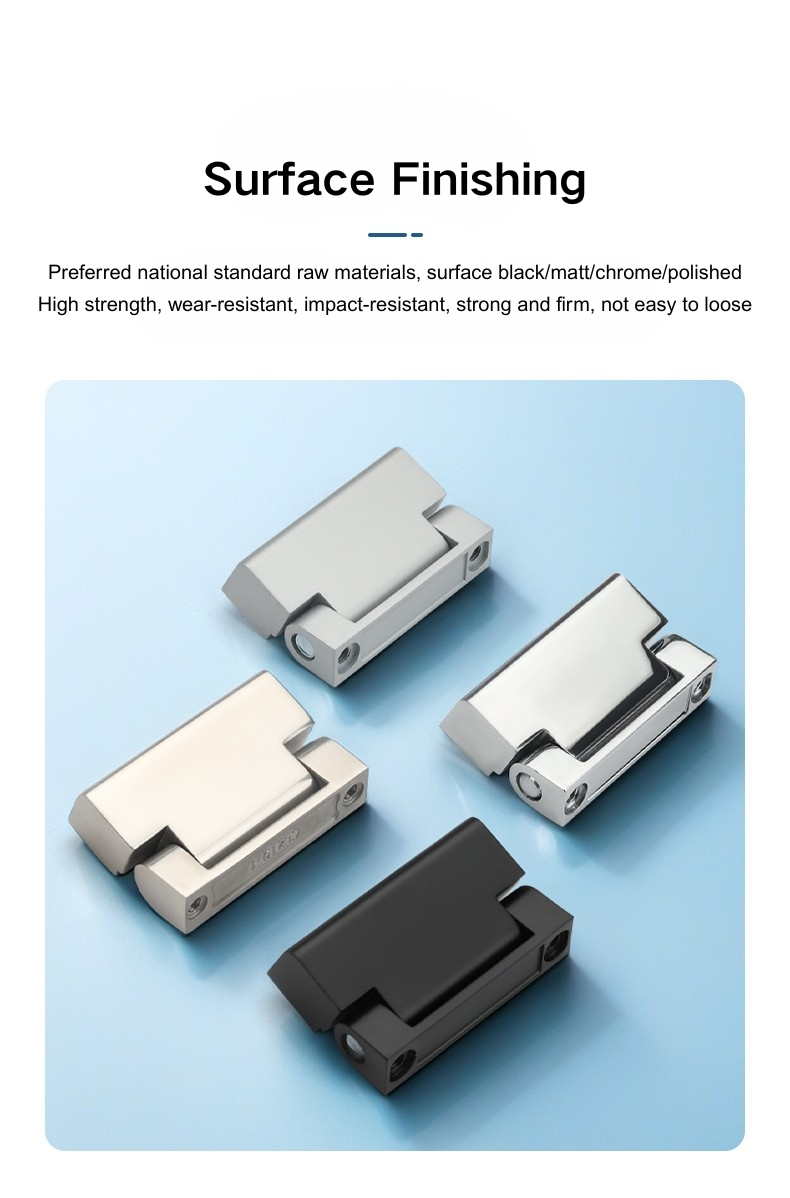

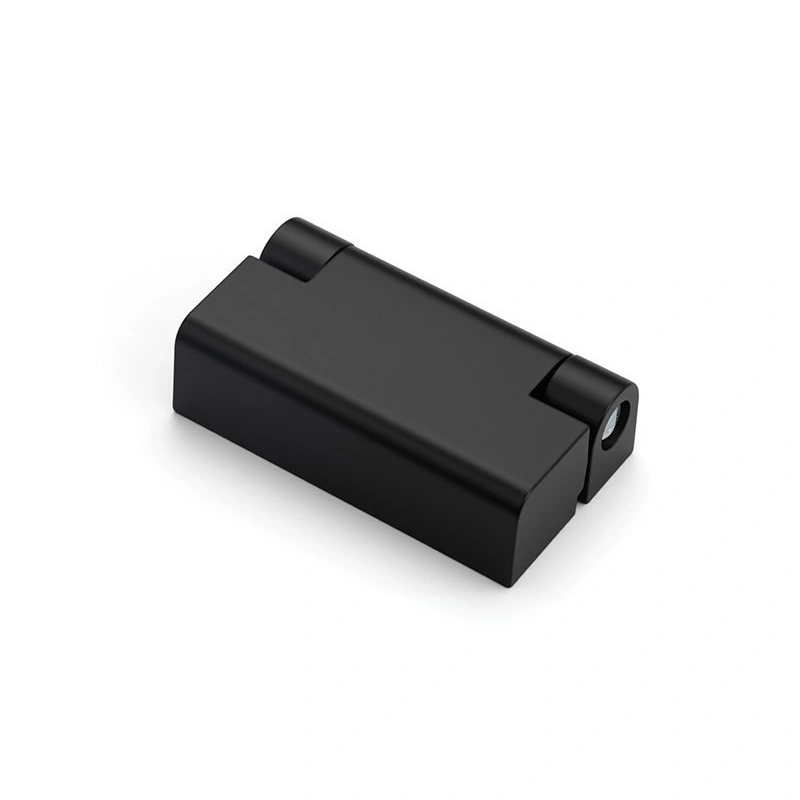

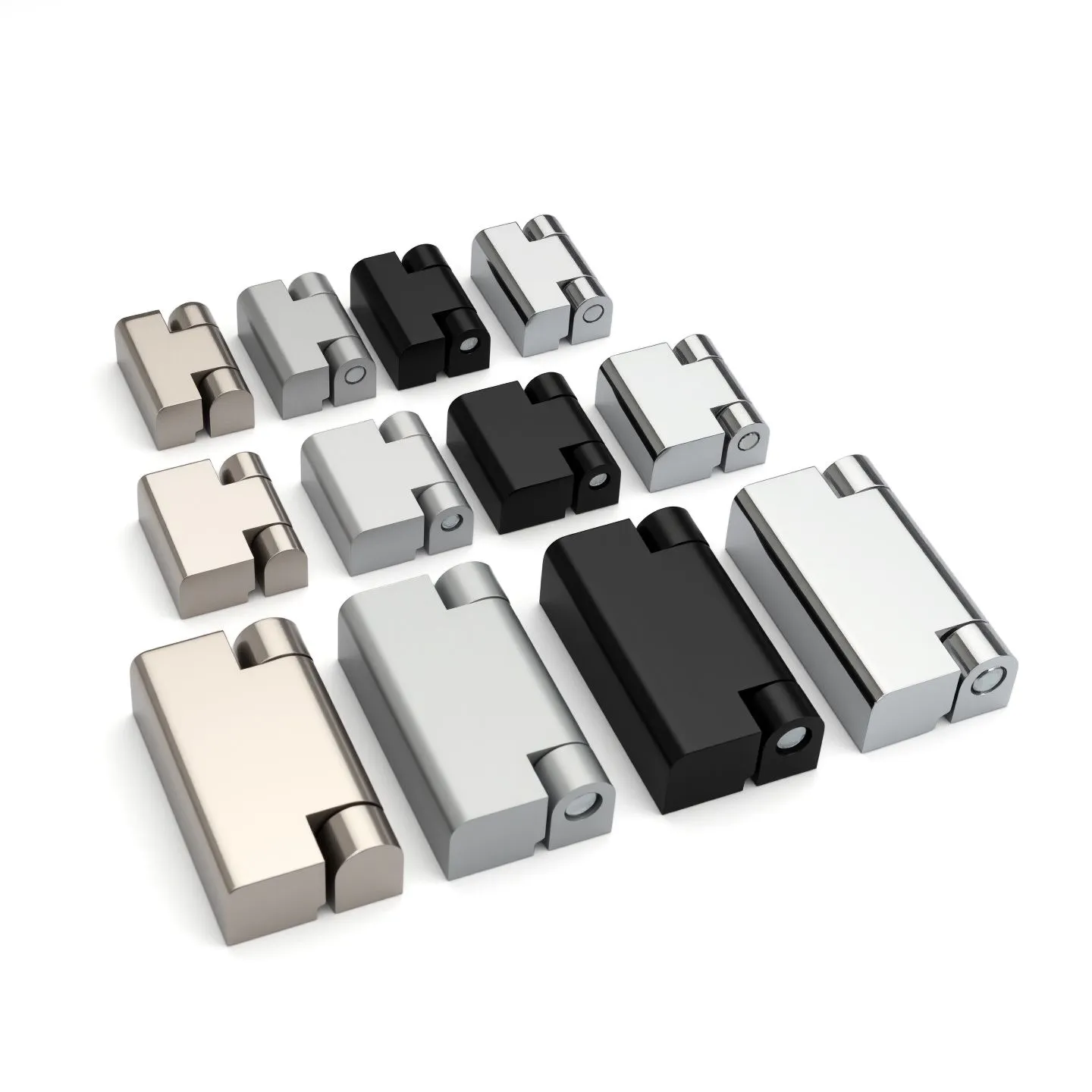

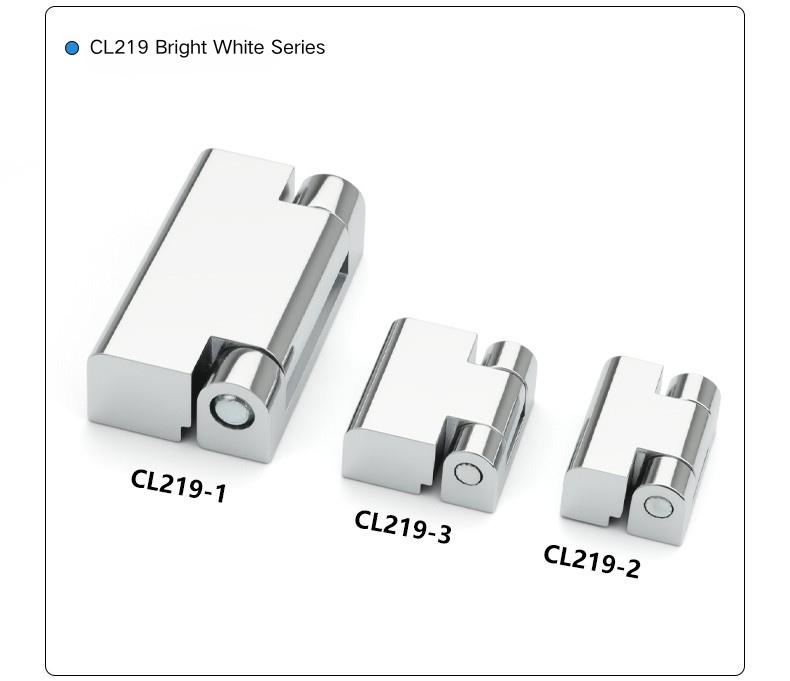

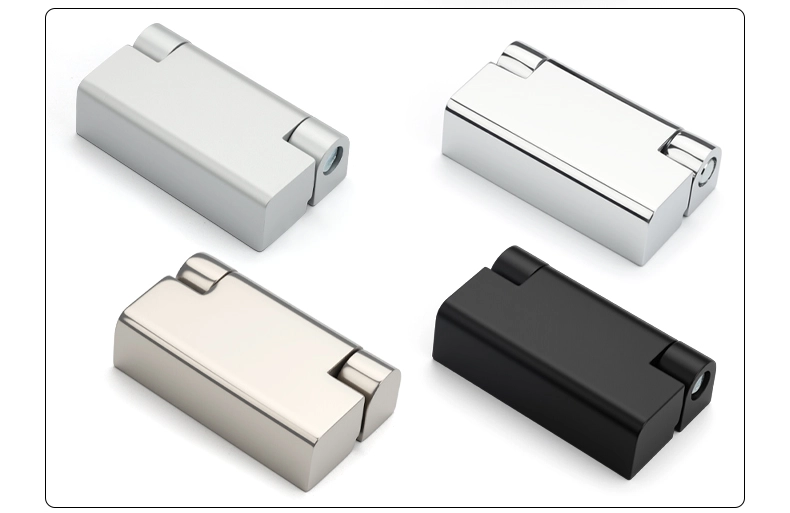

Hver model af det overflademonterede elektriske kabinet fås i fire varianter: sort zinklegering, mat finish zink legering, blank krom zink legering og spejl finish rustfrit stål. De tre zinklegeringsmuligheder giver en række overfladeudseende, der matcher forskellige skabsæstetik - sort til mørke eller pulverlakerede kabinetter, mat for et industrielt udseende med lav glans og blank krom for et poleret udseende på paneler med højere specifikationer.

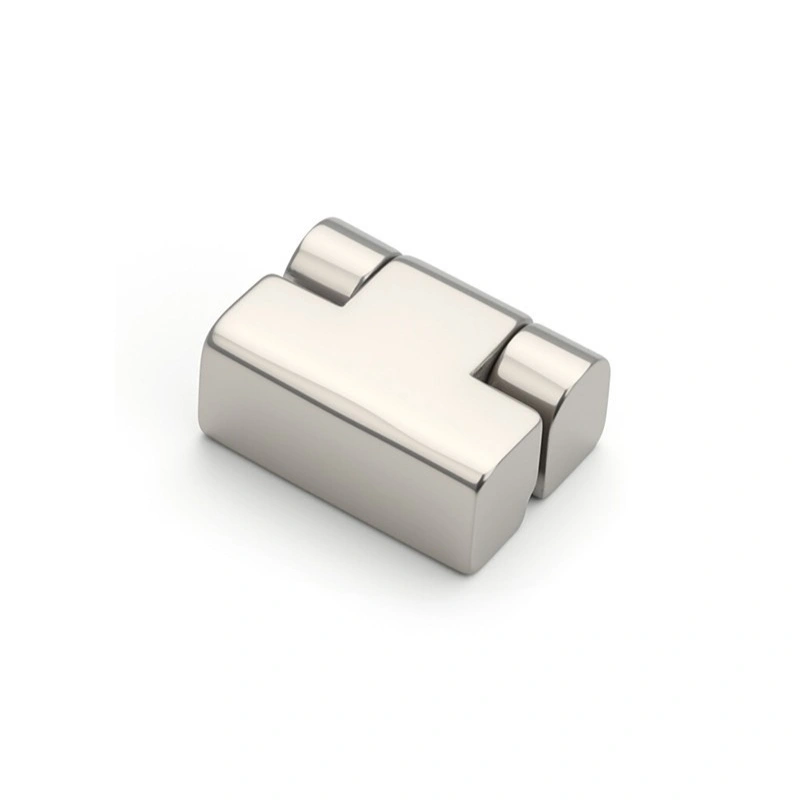

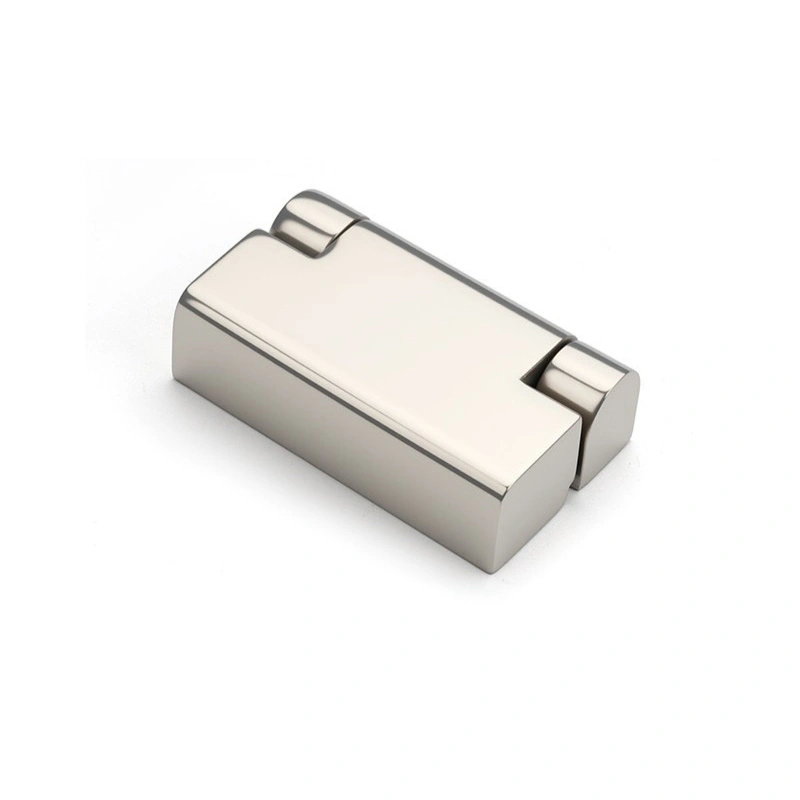

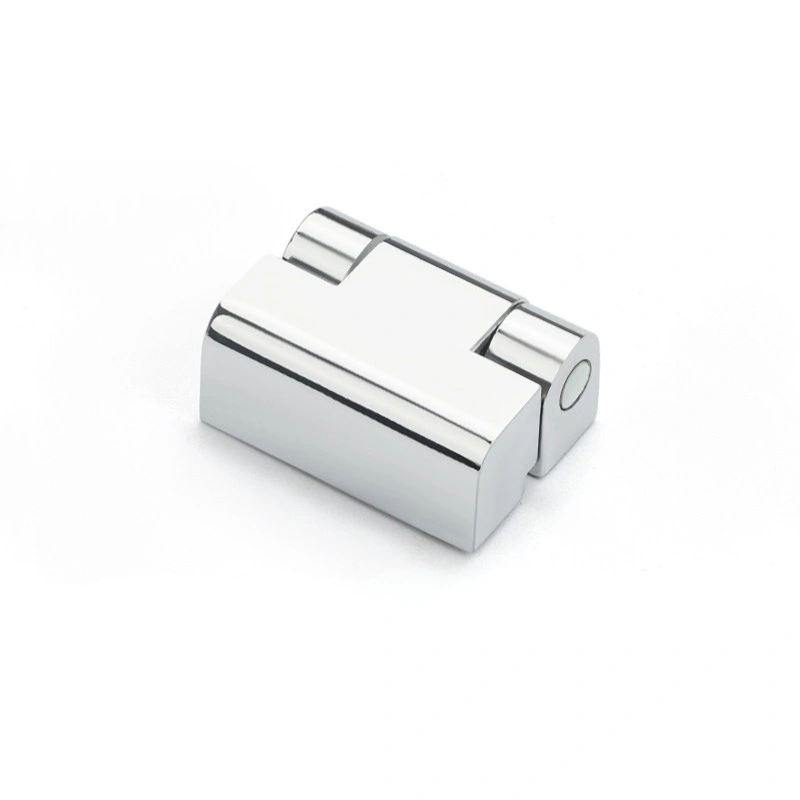

Den rustfri stålversion af det overflademonterede elskabs hængsel bruger spejlpolering, som giver en reflekterende, glat overflade frem for en børstet eller satinfinish. Hvis kabinettet skal udendørs, nær kysten, eller hvor som helst fugt er en regulær faktor, er spejlversionen i rustfrit stål det mere fornuftige valg - zinklegeringsmulighederne er fine indendørs, men holder ikke så godt i våde eller salte forhold over tid. For standard indoor cabinet applications, any of the zinc alloy finishes will hold up well under normal conditions.

Åbningsvinkel og dørkontrol

Alle tre modeller af det overflademonterede elskabs hængsel åbner til 180°, hvilket tillader skabslågen at svinge helt fladt mod det tilstødende panel eller væg. 180°-svinget er praktisk på trange steder, hvor en dør, der kun åbner halvvejs, vil være i vejen for adgang til interiøret eller arbejde omkring udstyr i nærheden. Hvad angår det overflademonterede design, så sidder hængslet på ydersiden af ​​både døren og karmen - det er synligt, når døren er lukket, men det betyder også, at monteringen er enkel, og at hængslet er nemt at tjekke eller skifte ud senere uden at skille døren ad. Dette gør installationen ligetil - ingen fræsning eller udskæring er nødvendig - og gør det også nemt at efterse eller udskifte dørpanelet uden at skille døren ad.

FAQ

Q1: Hvilke størrelser er tilgængelige i CL219-serien?

CL219-serien omfatter tre modeller. CL219-1 er den største med 60 × 34,3 mm samlet; CL219-3 er mellemstor ved 30 × 27,5 mm; og CL219-2 er den mindste på 30 × 22 mm. Alle tre deler det samme grundlæggende design og 180° åbningsvinkel.

Q2: Hvilke skruestørrelser bruges til montering?

CL219-1 bruger fire M5 skruer til montering. CL219-2 og CL219-3 bruger begge fire M4-skruer. Skruelængden skal vælges baseret på dit dørpanel og karmtykkelse.

Q3: Hvilke finishmuligheder er tilgængelige?

Hver CL219-model kommer i sort zinklegering, mat zinklegering, blank kromzinklegering og spejlfinish i rustfrit stål. Zinklegeringsmulighederne passer til indendørs kabinetapplikationer; spejlfinishen i rustfrit stål er bedre til udendørs miljøer eller miljøer med høj luftfugtighed.

Q4: Hvad er åbningsvinklen for CL219 kabinethængslet?

Alle tre CL219-modeller åbner til 180°, så døren kan svinge helt fladt. Dette er nyttigt i installationer, hvor der er behov for fuld dørafstand, eller hvor pladsen omkring skabet er begrænset.

Q5: Er dette et skjult eller overflademonteret hængsel?

CL219 er et overflademonteret hængsel. Den sidder på ydersiden af ​​døren og karmen i stedet for at være forsænket eller skjult. Dette gør installationen enklere, da der ikke kræves nogen udskæring eller fræsning, og hængslet forbliver tilgængeligt for inspektion eller udskiftning efter installationen.

Q6: Er versionen af ​​rustfrit stål velegnet til udendørs kabinetter?

Ja. Det rustfri stål CL219 med spejlfinish bruger korrosionsbestandigt materiale i 304-kvalitet og er velegnet til udendørs koblingsudstyr, kystnære miljøer eller enhver installation, hvor kabinettet over tid udsættes for fugt.

Q7: Hvordan vælger jeg mellem CL219-1, CL219-2 og CL219-3?

Vælg baseret på din dørpanelstørrelse og vægt. CL219-1 er den største og passer til tungere eller større døre. CL219-2 er den mindste og fungerer godt på kompakte eller lette kabinetter. CL219-3 er mellemstor og sidder mellem de to i både dimensioner og bæreevne.
