Fordelingspanel Aftageligt hængsel

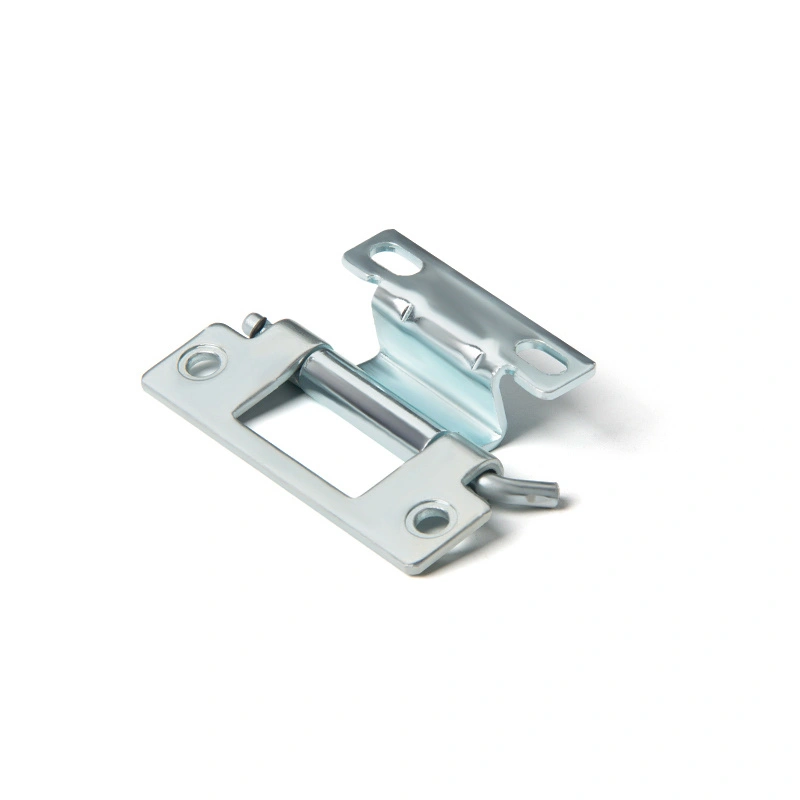

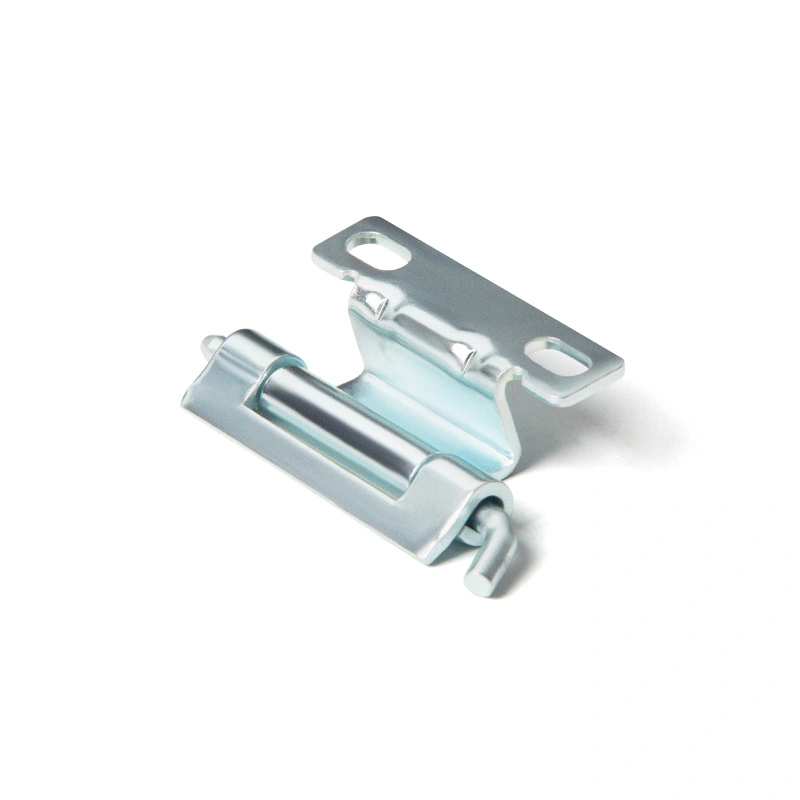

For dem, der køber kontrolskabshardware fra Yitai Lock i mængde, er Distribution Panel Removable Hinge CL250-serien værd at sammenligne på tværs af modeller, før de afgiver en ordre, da det strukturelle design er konsistent, men dimensionerne varierer mellem modellerne. Det aftagelige design betyder, at døren kan løftes af uden værktøj, når den først er installeret, hvilket er en praktisk funktion til både samlebånd og markvedligeholdelse. Begge installationsmetoder - skrue og svejsning - understøttes, så hængslet passer ind i de fleste fremstillingsarbejdsgange uden ændringer.

Model muligheder og dimensioner

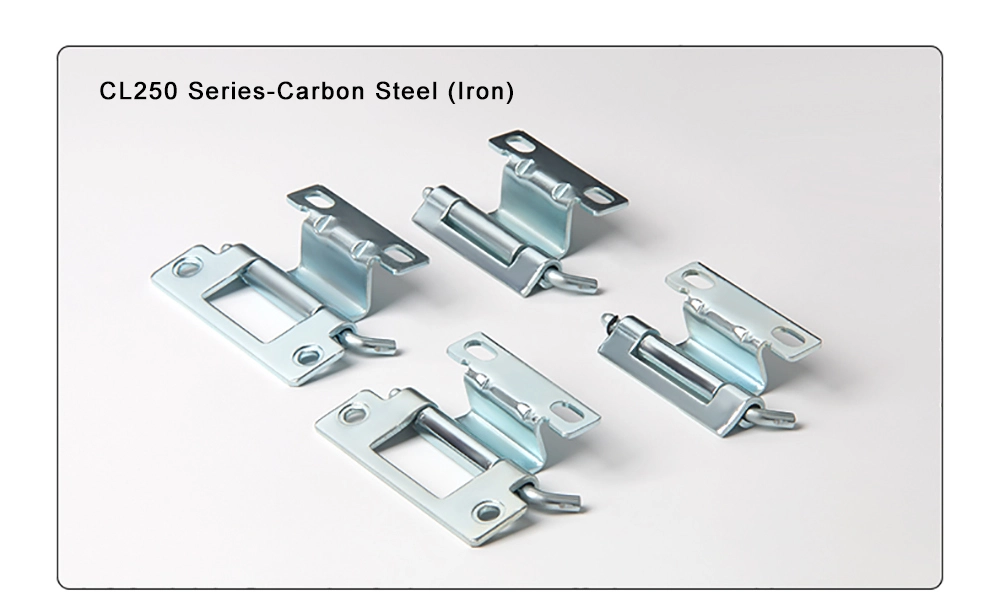

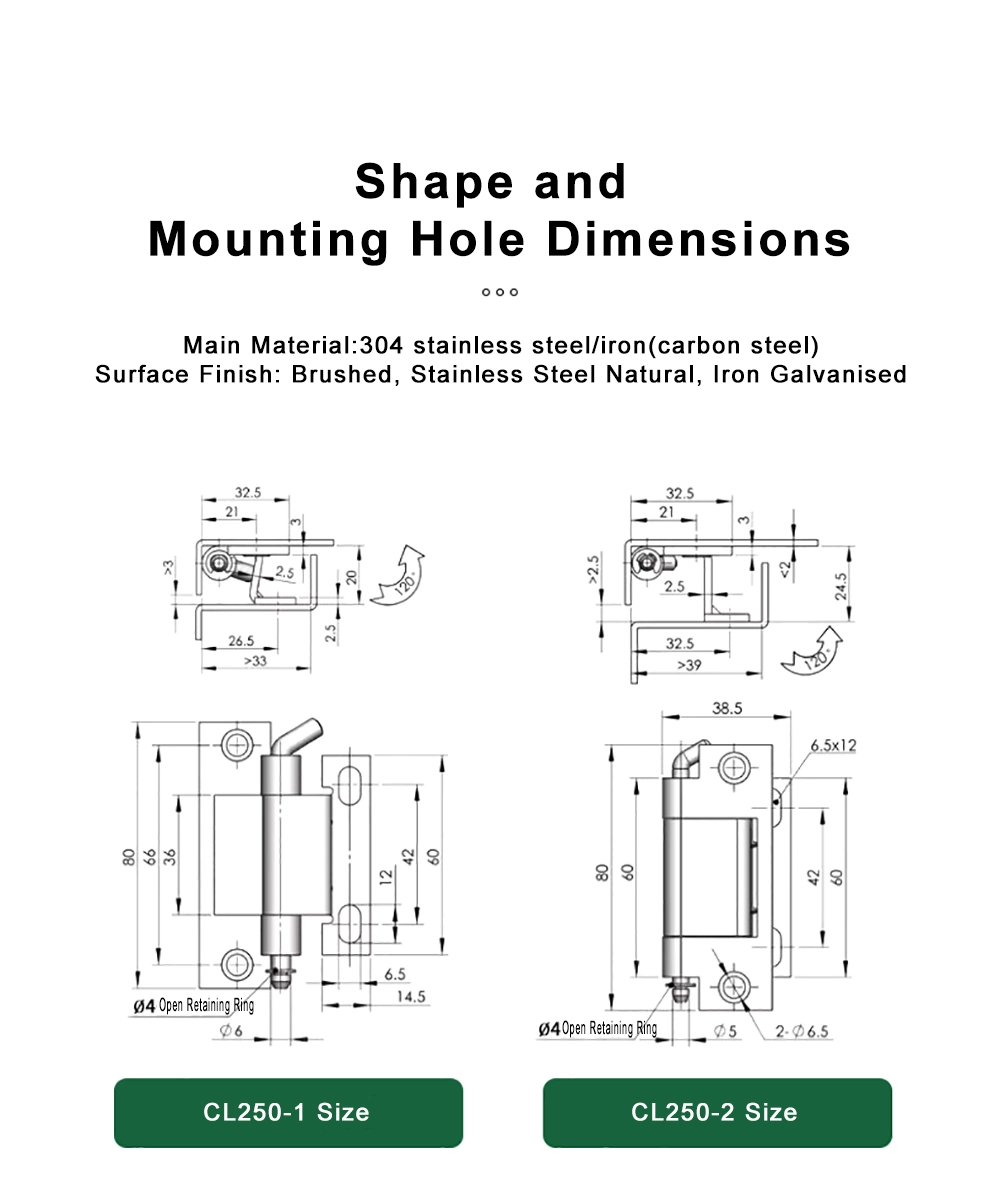

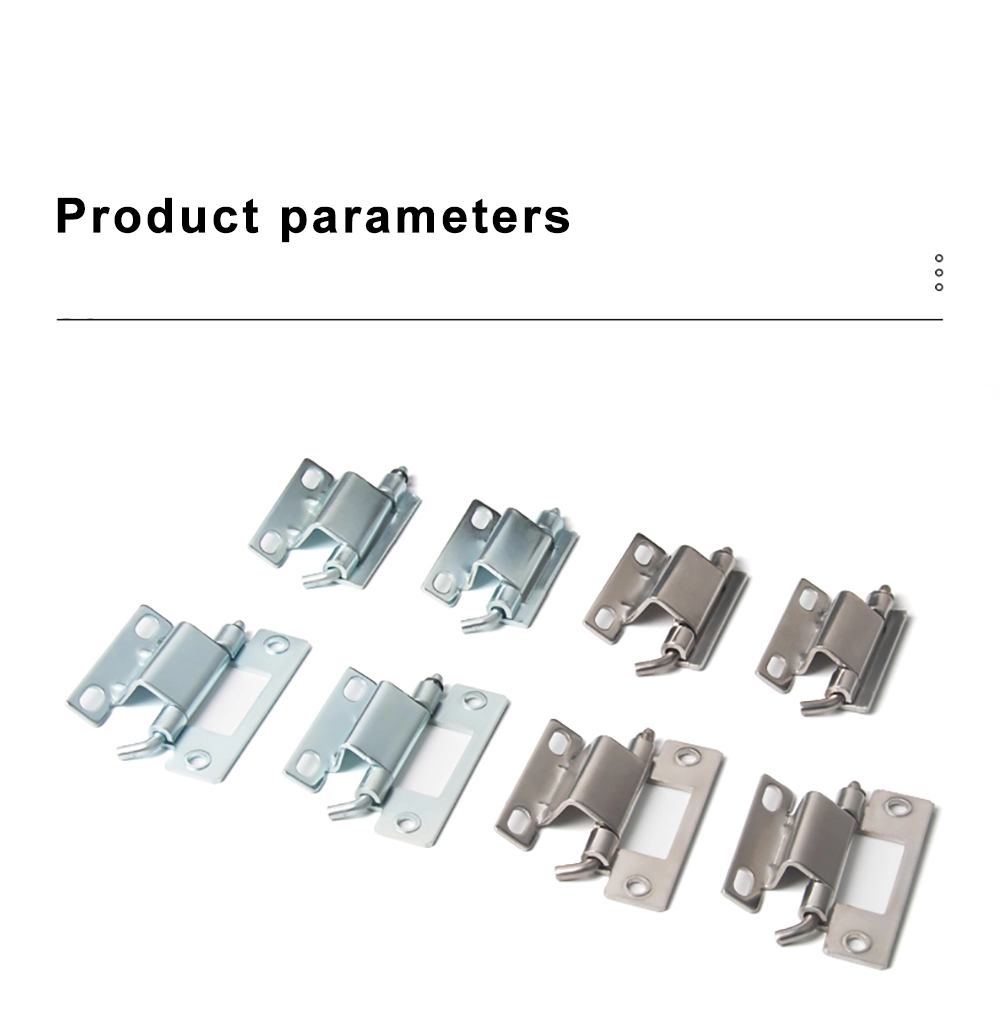

Distribution Panel Removable Hinge CL250-serien dækker fire modeller med samme grundlæggende struktur men forskellige størrelser. CL250-1 har en samlet højde på 80 mm med et hængselhus på 66 mm, en total dybde på 33 mm og en cylinderdiameter på Φ6 mm. CL250-2 deler den 80 mm samlede højde og bruger en kropslængde på 60 mm, en dybde på 39 mm eller mere og en Φ5 mm cylinder med to Φ6,5 mm monteringshuller med en afstand på 6,5 × 12 mm.

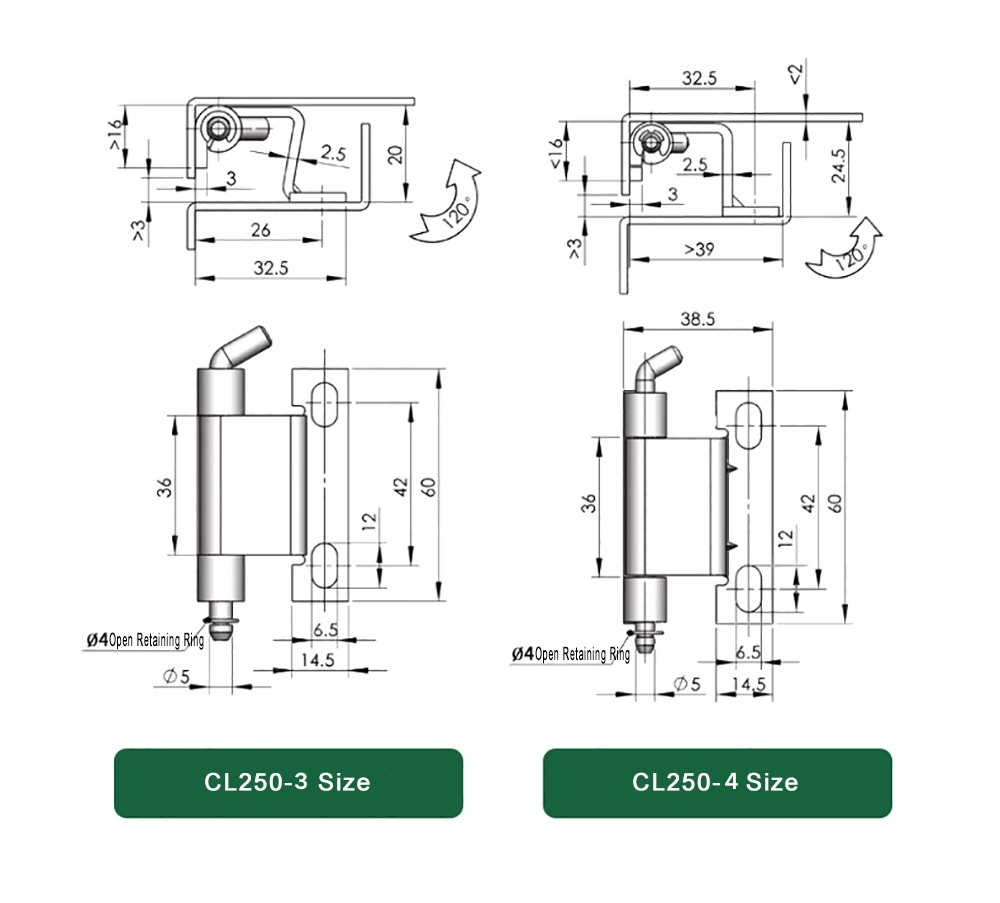

CL250-3 og CL250-4 er de mere kompakte muligheder i Distribution Panel Removable Hinge-serien. Begge har en hængsel kropshøjde på 36 mm og en samlet højde på 60 mm, med en 14,5 mm bundbredde og Φ5 mm cylinder. CL250-3 har en dybde på 32,5 mm, mens CL250-4 går til 38,5 mm. Alle fire modeller bruger en Φ4 åben holdering til at sikre stiften på plads.

Stangtyper og åbningsvinkel

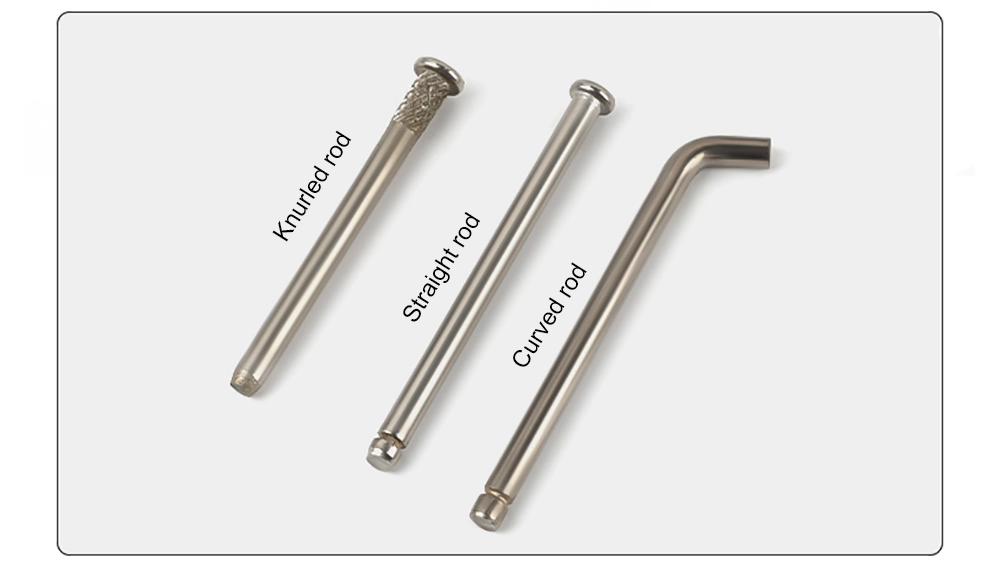

En af de mere praktiske detaljer på det aftagelige distributionspanel er valget af tre stangtyper: riflet, lige og buet. Den riflede stang tilføjer grebtekstur til stiften, som hjælper med at modstå løsnede under vibrationer. Den lige stang er standardoptionen og passer til de fleste generelle kabinetapplikationer. Den buede stang er formet til at gøre det nemmere at fjerne stifter i hånden, hvilket kan være nyttigt, hvor der ofte er adgang til hængslet eller i trange rum.

Alle stangtyper på fordelingspanelets aftagelige hængsel arbejder med den samme Φ4 åbne holdering, der låser stiften, når den er sat på plads. Åbningsvinklen over hele CL250-serien er ca. 120°, hvilket giver tilstrækkelig frigang til de fleste behov for skabsdørsadgang uden at kræve en fuld 180° svingning.

Installation og montering

Det aftagelige hængsel til fordelingspanelet understøtter to installationsmetoder - skruemontering og svejsning - hvilket betyder, at det kan bruges i både fabrikerede metalindkapslinger og bolte-sammenskabe. Til skruemontering bruger CL250-1 et enkelt Φ6,5 mm slot, mens CL250-2 og CL250-3/4 modellerne bruger ovale slidser eller dobbelte huller, der tillader en vis positionsjustering under installationen.

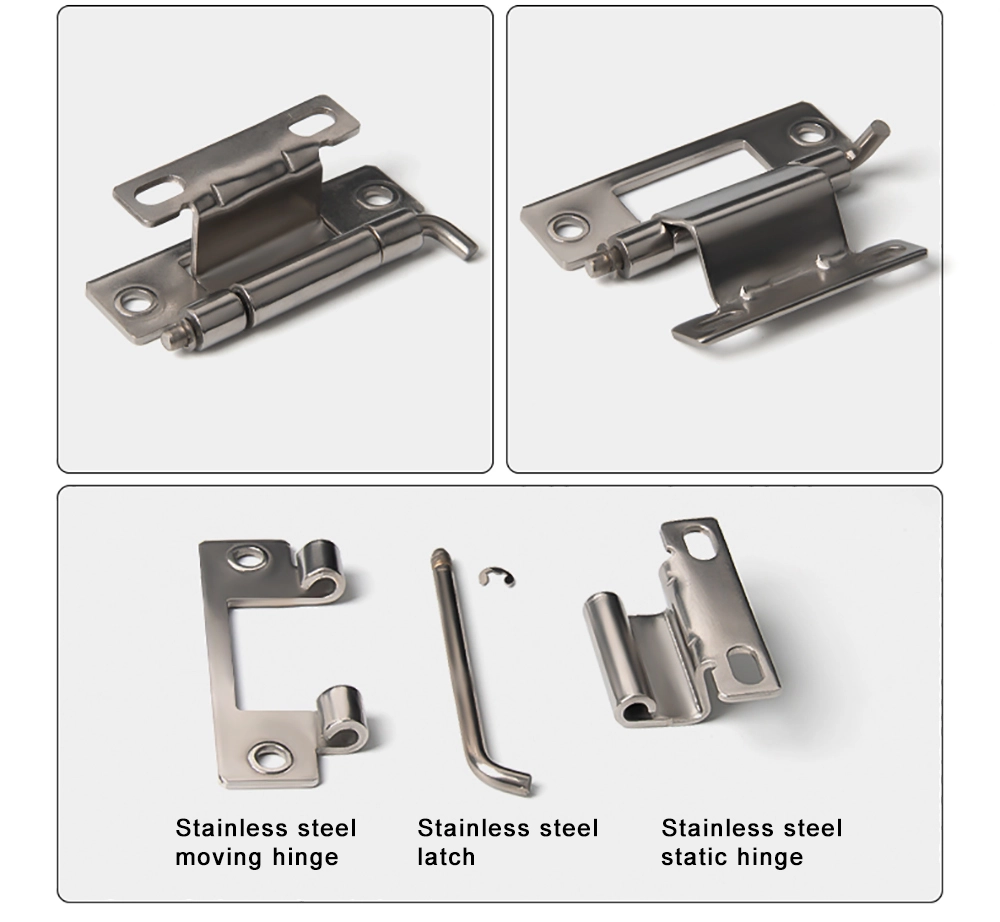

Når det er installeret, gør det aftagelige hængsel til fordelingspanelet det muligt at fjerne dørbladet ved at trække i stiften - der kræves ikke værktøj. Dette gør den velegnet til kabinetter, der kræver periodisk dørfjernelse for ledningsadgang eller intern vedligeholdelse. Holderingen forhindrer stiften i at løsne sig under almindelig brug, så der er ingen risiko for, at døren falder uventet af midt i driften.

Applikationsscenarier

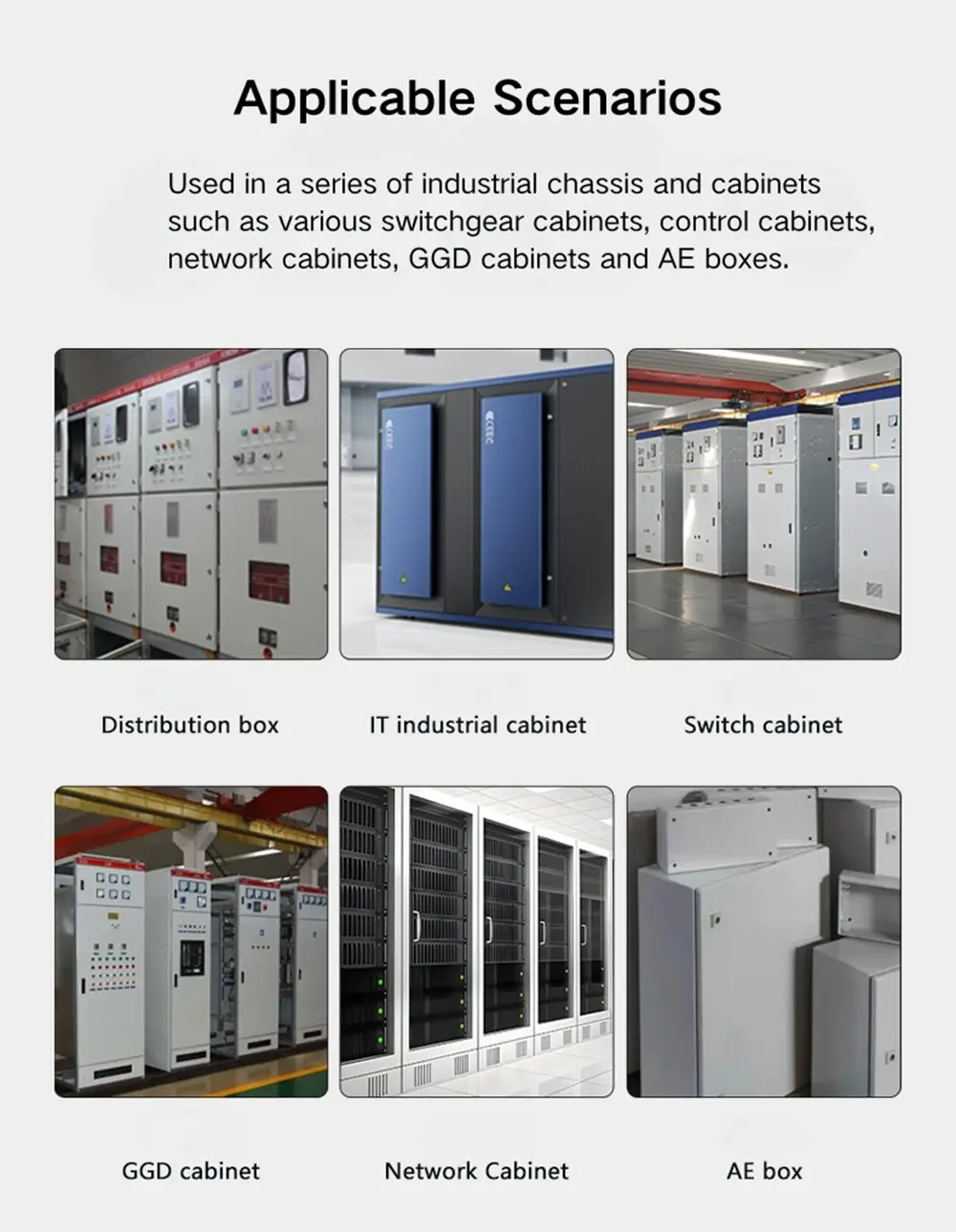

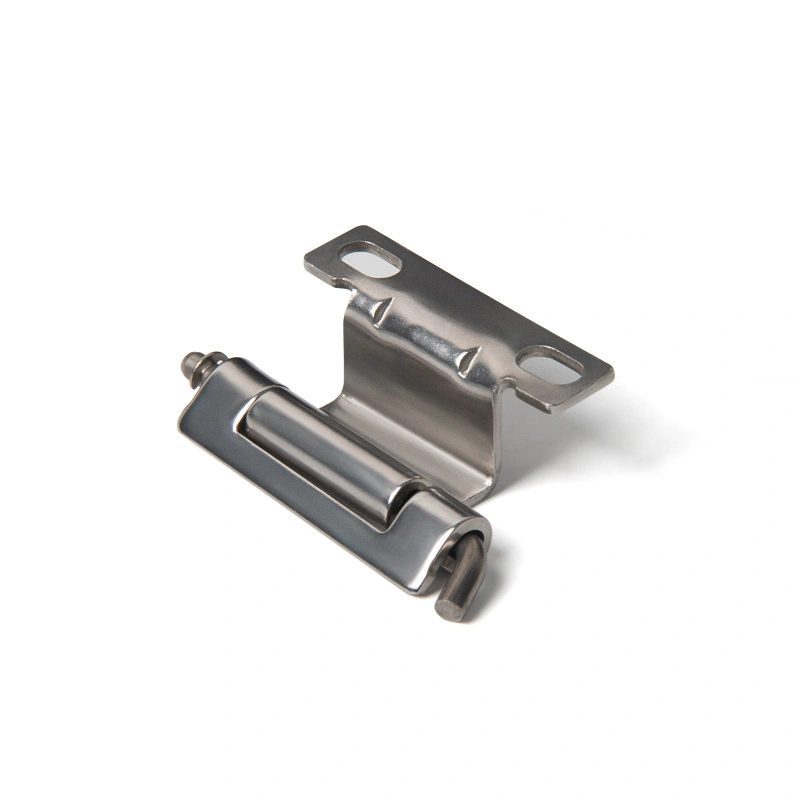

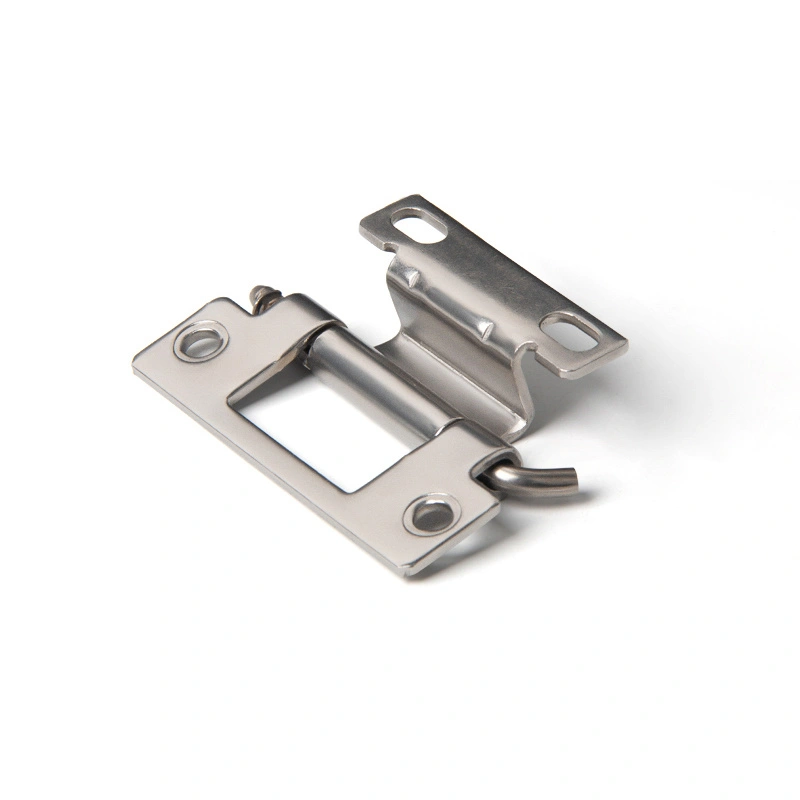

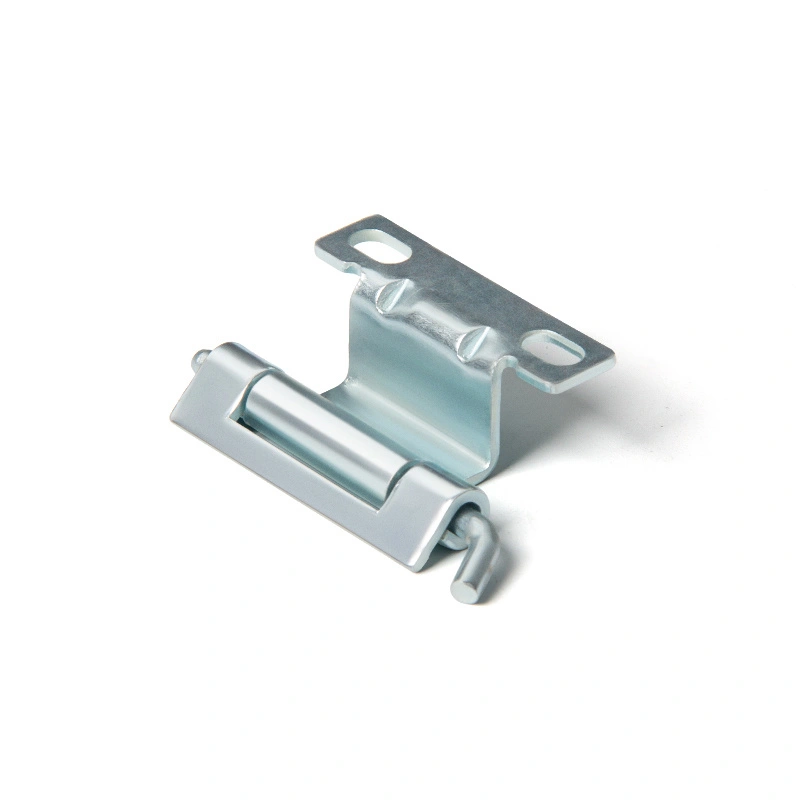

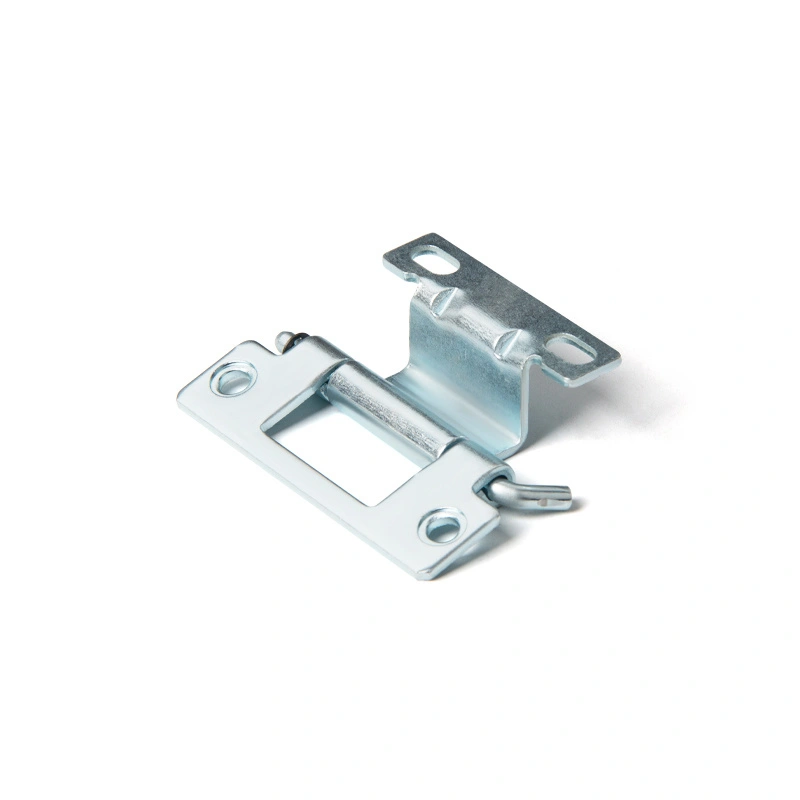

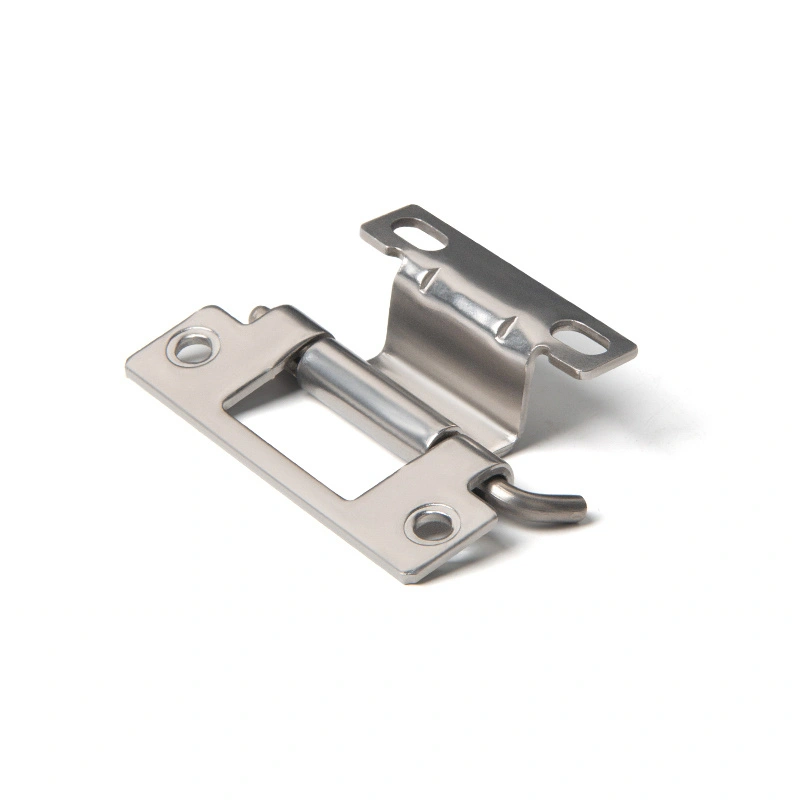

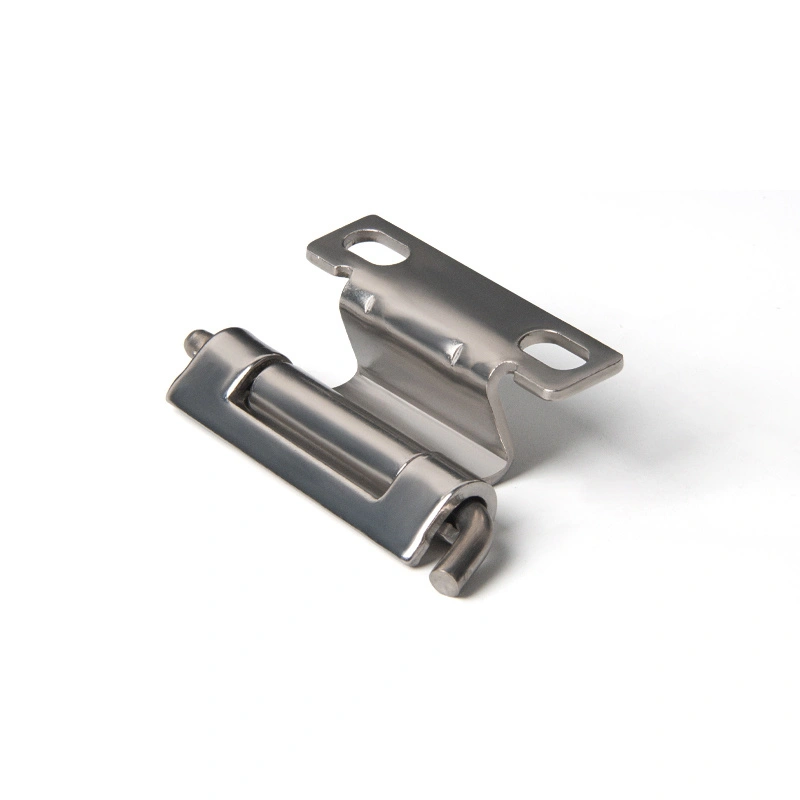

Distributionspanelets aftagelige hængsel dukker oftest op på distributionsbokse, styreskabsdøre og industrielt udstyrsskabe - hvor som helst en dør skal frigøres rent uden at afmontere rammen. Åbningsvinklen på 120° er nok til komfortabel adgang til panelinteriør i de fleste installationer, og da både skruemontering og svejsning er understøttet, passer den ind i de fleste skabsfremstillingsopsætninger uden nogen justering.På materialesiden er det zinkbelagte distributionspanel aftageligt hængsel i kulstofstål det perfekte valg for standard indendørs skabe under tørre forhold. 304-versionen af ​​rustfrit stål er det bedste valg til udendørs koblingsudstyr, kystinstallationer eller hvor som helst skabet kommer til at håndtere fugt eller korrosion over tid. 304-versionen af ​​rustfrit stål passer bedre til udendørs koblingsudstyr, kystinstallationer eller enhver applikation, hvor kabinettet over tid udsættes for fugt eller korrosive forhold.

FAQ

Q1: Hvilke modeller er inkluderet i CL250-serien?

CL250-serien omfatter fire modeller: CL250-1, CL250-2, CL250-3 og CL250-4. Alle deler det samme strukturelle design og åbningsvinkel - forskellene mellem dem er i størrelse og monteringshulskonfiguration. Vælg ud fra dine dørpaneldimensioner og belastningskrav.

Q2: Hvad er åbningsvinklen på CL250-hængslet?

Alle fire CL250-modeller åbner til cirka 120°. Dette er konsistent på tværs af hele serien uanset modelstørrelse eller materiale.

Q3: Hvilke stangtyper er tilgængelige?

CL250-hængslet fås med tre stangtyper: riflet, lige og buet. Riflede stænger modstår at løsne sig under vibrationer; lige stænger er standardindstillingen; buede stænger gør det nemmere at fjerne stifter med hånden i tætte eller hyppigt tilgængelige installationer.

Q4: Hvordan er stiften sikret, når den er installeret?

Alle CL250-modeller bruger en Φ4 åben holdering til at låse hængselstiften på plads under normal brug. Stiften kan fjernes med hånden, når døren skal fjernes, uden brug af værktøj.

Q5: Hvilke installationsmetoder understøttes?

CL250-hængslet kan installeres ved skruemontering eller svejsning, afhængigt af din skabsfremstillingsmetode. Monteringshullets konfigurationer varierer efter model - se dimensionstegningerne for slidsstørrelse og afstandsdetaljer.

Q6: Hvilke materialer er tilgængelige?

CL250-hængslet kommer i zinkbelagt kulstofstål og 304 rustfrit stål. Kulstofstål passer til indendørs, tørre miljøer; 304 rustfrit stål er det rigtige valg til udendørs kabinetter, rum med høj luftfugtighed eller korrosive industrielle miljøer.
