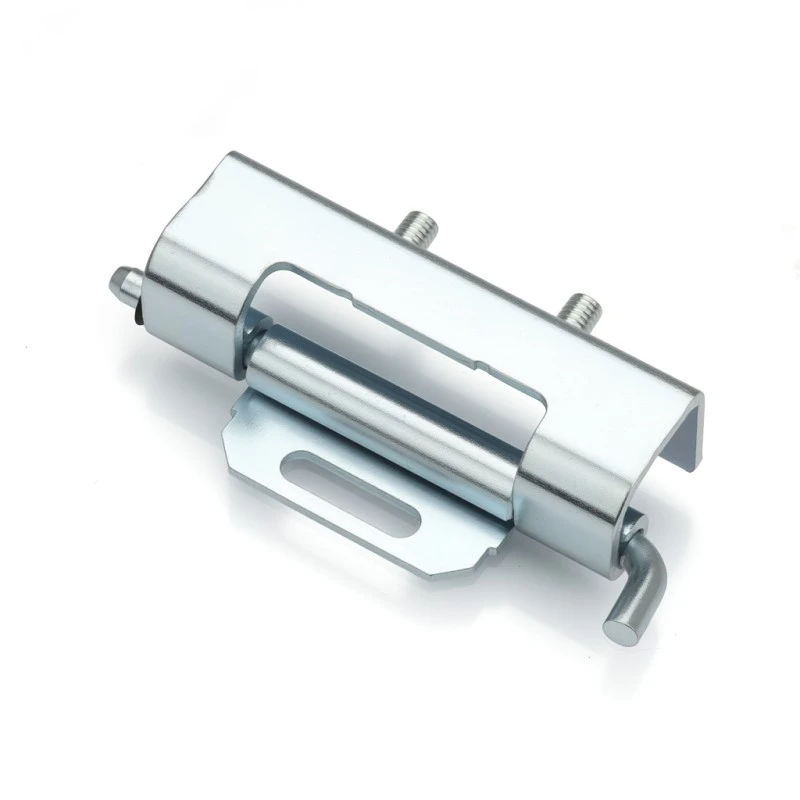

Skjult hængsel med knopper

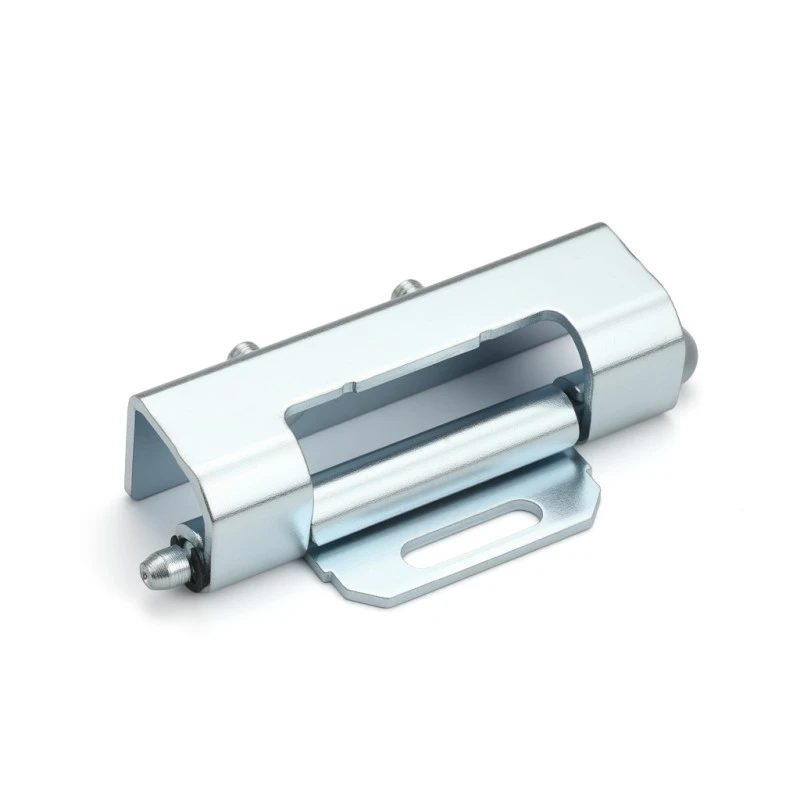

For alle, der køber aftagelige kabinethængsler fra Yitai Lock, håndterer det skjulte hængsel med studs CL060 både svejsning og møtrikmontering, og skruerne er allerede inkluderet. Der er en 19,8 mm slids på monteringsvingen, så du kan finjustere positionen, før du låser den ned - nyttigt, når du skal have døren til at hænge lige. Den samlede længde kommer ind på 86 mm med en 70 mm hængselkrop og Φ5 mm cylinder.

Struktur og dimensioner

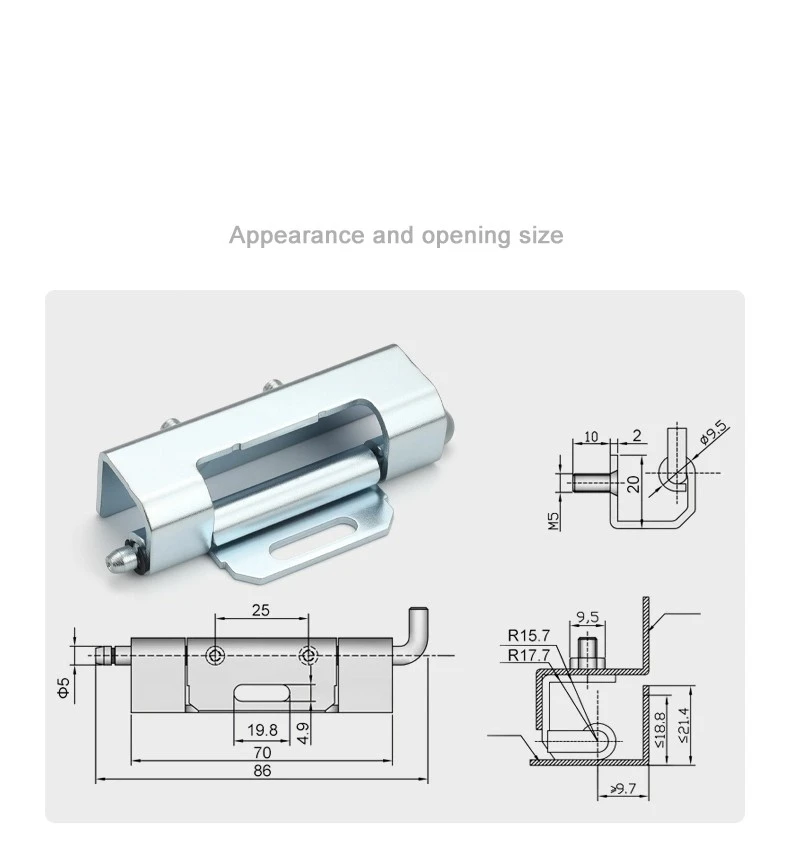

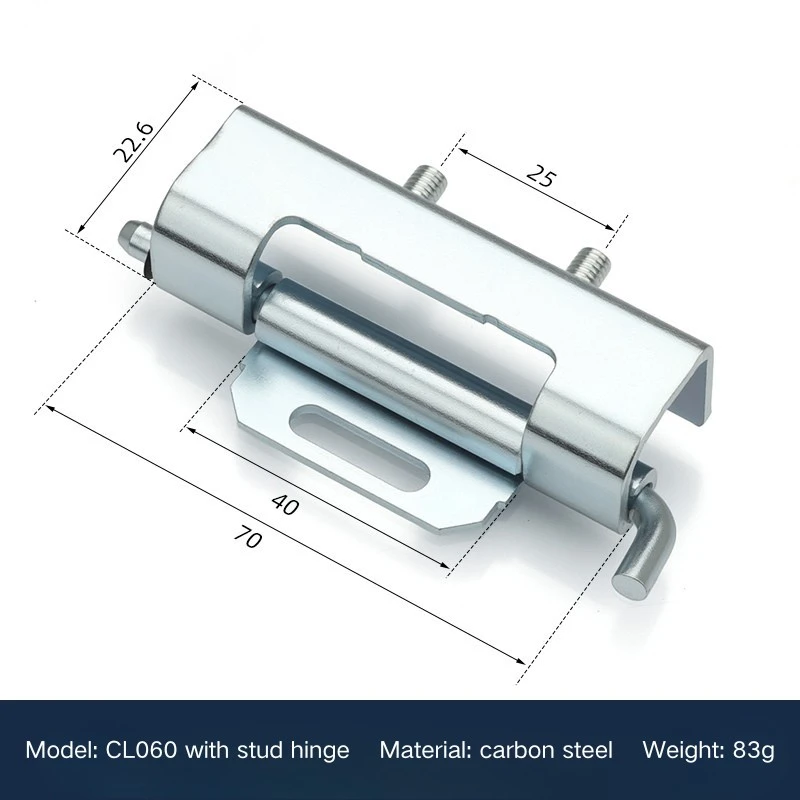

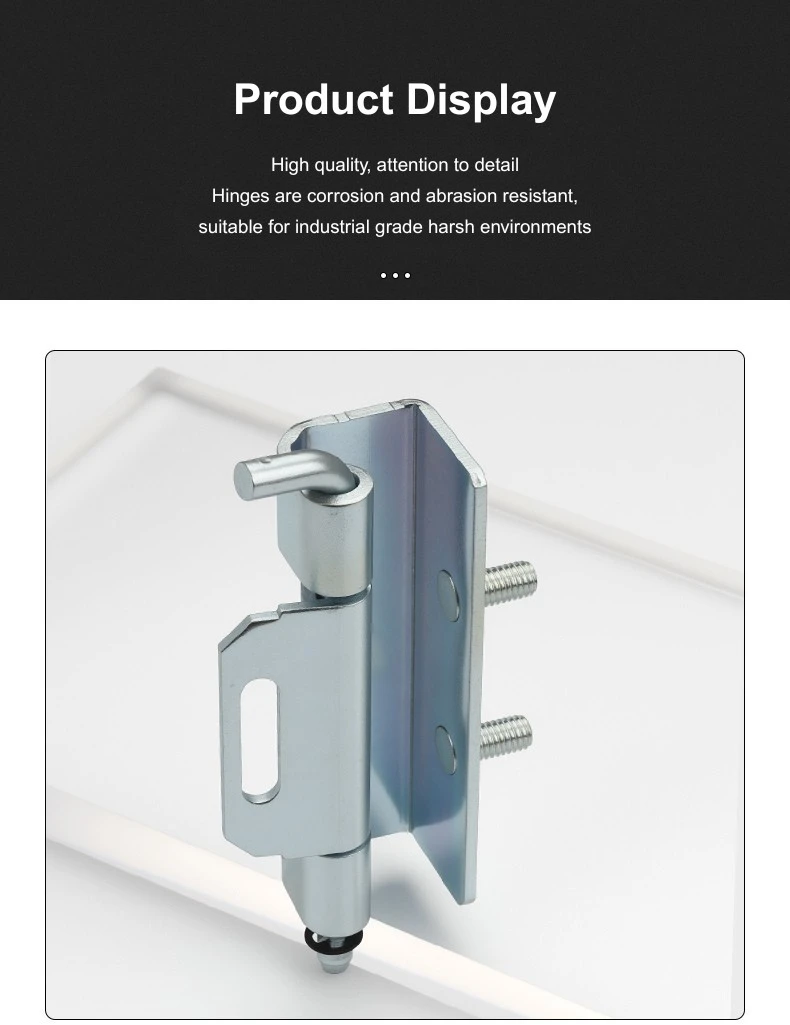

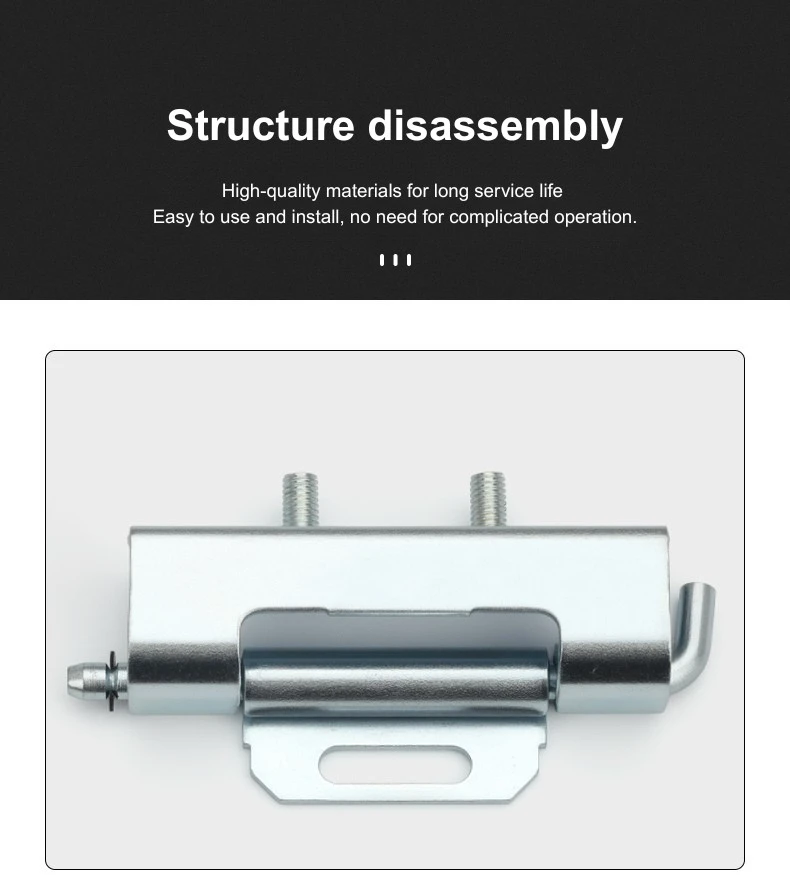

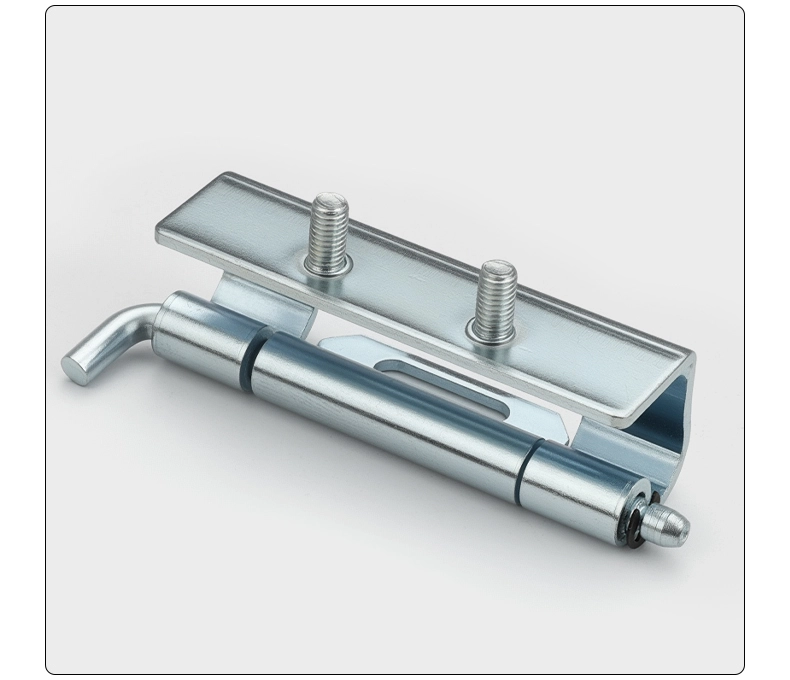

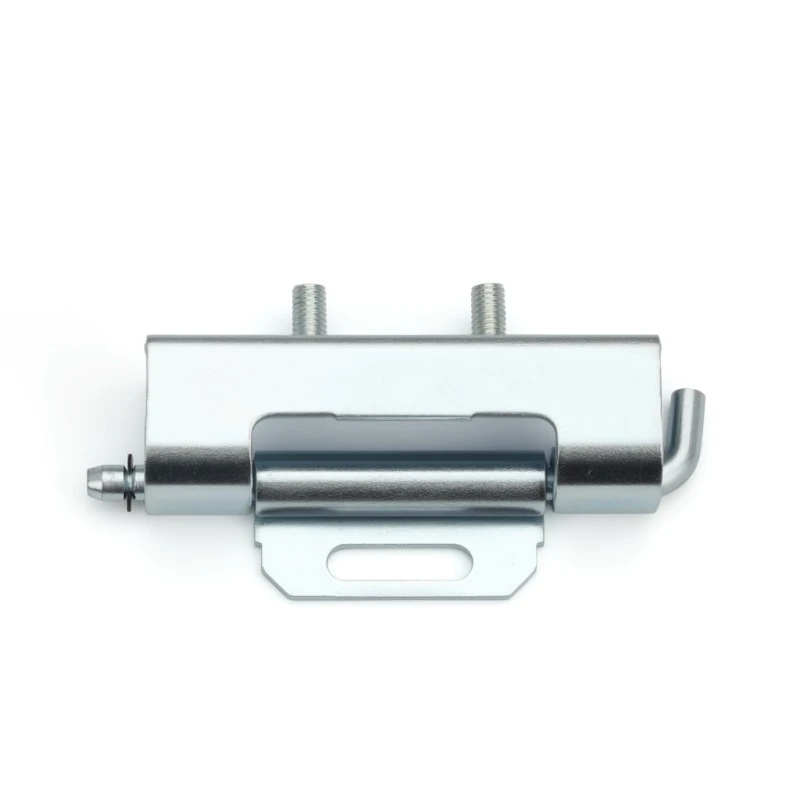

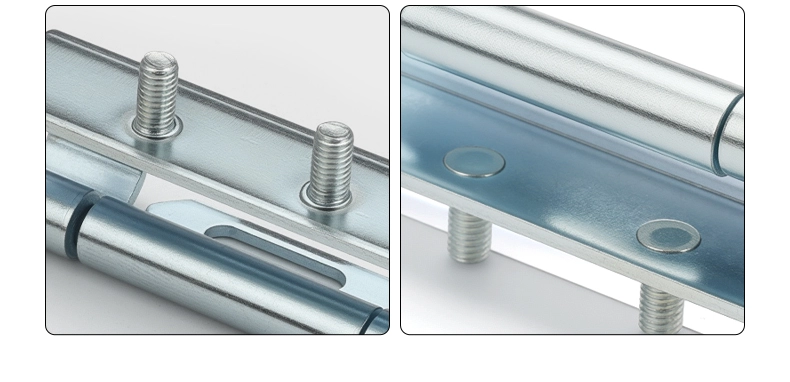

Det skjulte hængsel med knopper løber 86 mm i alt, hvor hoveddelen optager 70 mm af det, og monteringsvingen dækker resten. Løbet er Φ5 mm, og selve tappen har et Φ9,5 mm hoved, et 10 mm skaft, en 2 mm skulder og M5 gevind - ligetil at gå i indgreb med rammens kanalmøtrik.

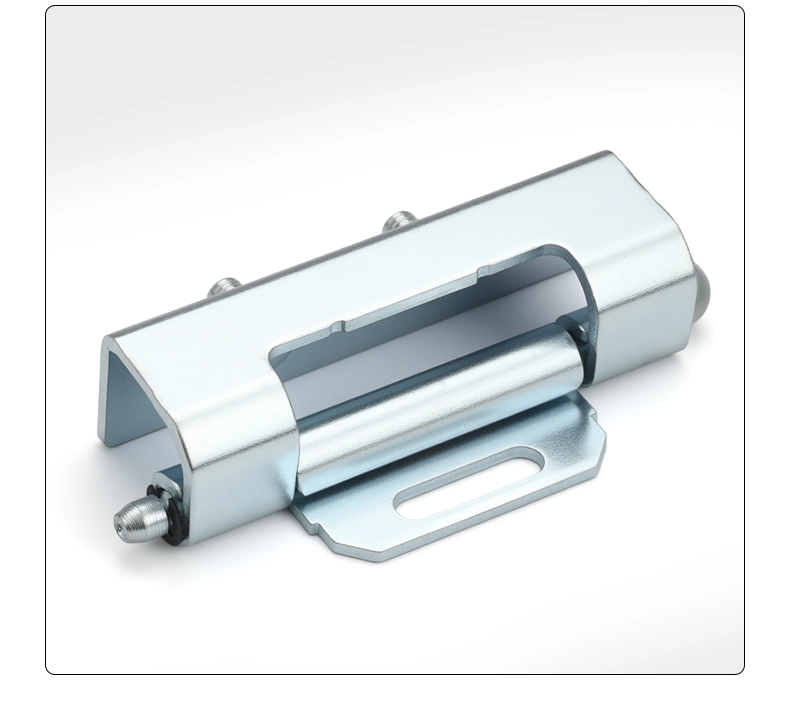

Af hensyn til rammekompatibilitet er det skjulte hængsel med knopper designet til kanaler med en indvendig radius på R15,7 til R17,7 mm, en frihøjde på dørpaneler på ≤18,8 mm, en lateral rækkevidde på ≤21,4 mm og en karmåbning på >9,7 mm. Hængselshuset er 22,6 mm bredt, og monteringsvingen er 25 mm bred - kompakt nok til at sidde rent inde i rammen uden at stikke ud forbi dørfladen.

Installation og montering

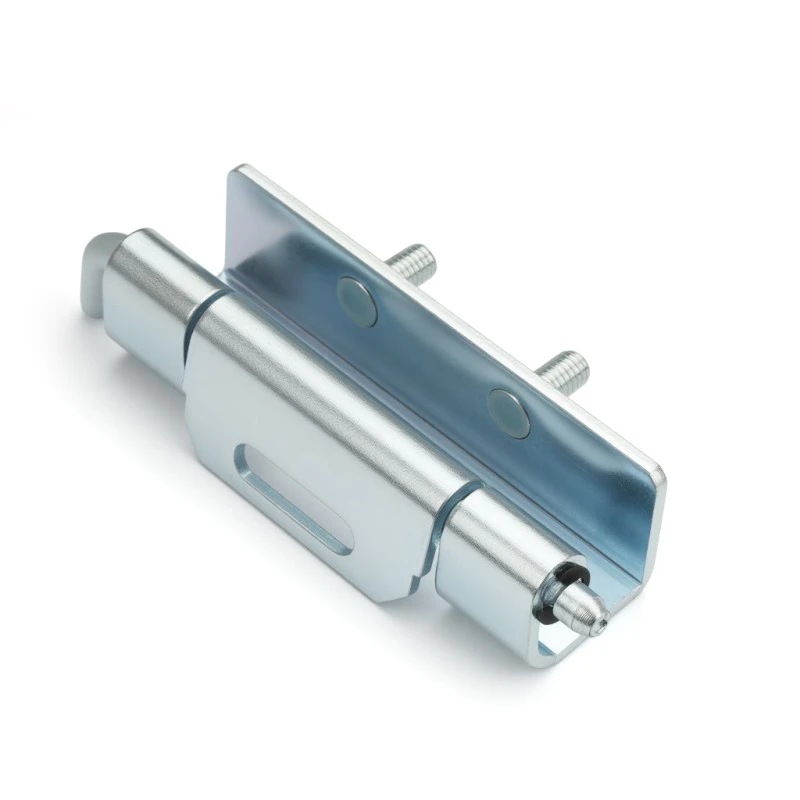

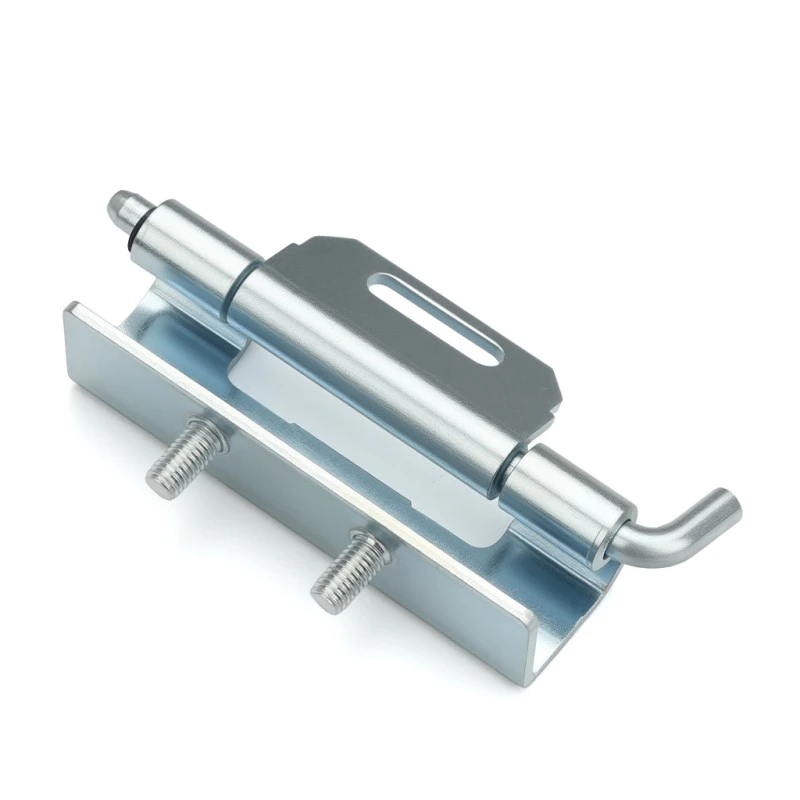

Det skjulte hængsel med tapper går ind med en kombination af svejsning og møtrikmontering. Monteringsvingen svejses til dørpanelet under fremstillingen, og tapenden går i indgreb med rammekanalen ved hjælp af de medfølgende M5-skruer. Den 19,8 mm spalte på vingen giver dig lidt plads til at flytte hængselpositionen, før du spænder det hele ned, hvilket gør dørjusteringen meget mindre besværlig under monteringen.

Når det hele er fastgjort på plads, tillader det skjulte hængsel med studs stadig døren at komme af, når det er nødvendigt - bare frigør stiften fra karmkanalen, og døren løfter sig fri. Den svejsede vinge bliver permanent på dørpanelet, så det at tage døren af ​​påvirker ikke hængslets montering overhovedet. Det er en praktisk funktion til skabe, der skal fjerne døren for ledningsføringer eller intern adgang.

Applikationsscenarier

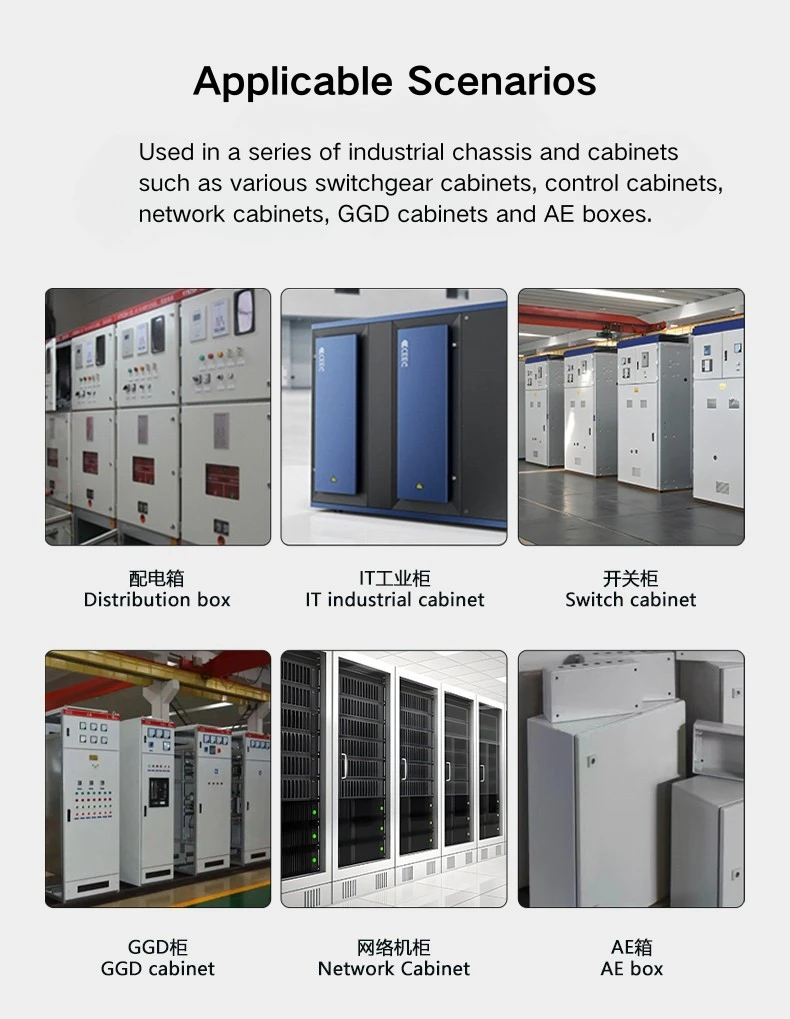

Det skjulte hængsel med knopper dukker oftest op på fordelingspaneldøre, koblingsskabe, netværksskabslåger og industrielt udstyrsskabe, hvor det er vigtigt at holde det udvendige rent. Da hængslet sidder inde i rammen, er der intet synligt på ydersiden, når døren er lukket - ingen fremspringende tønde, ingen synlige vinge.

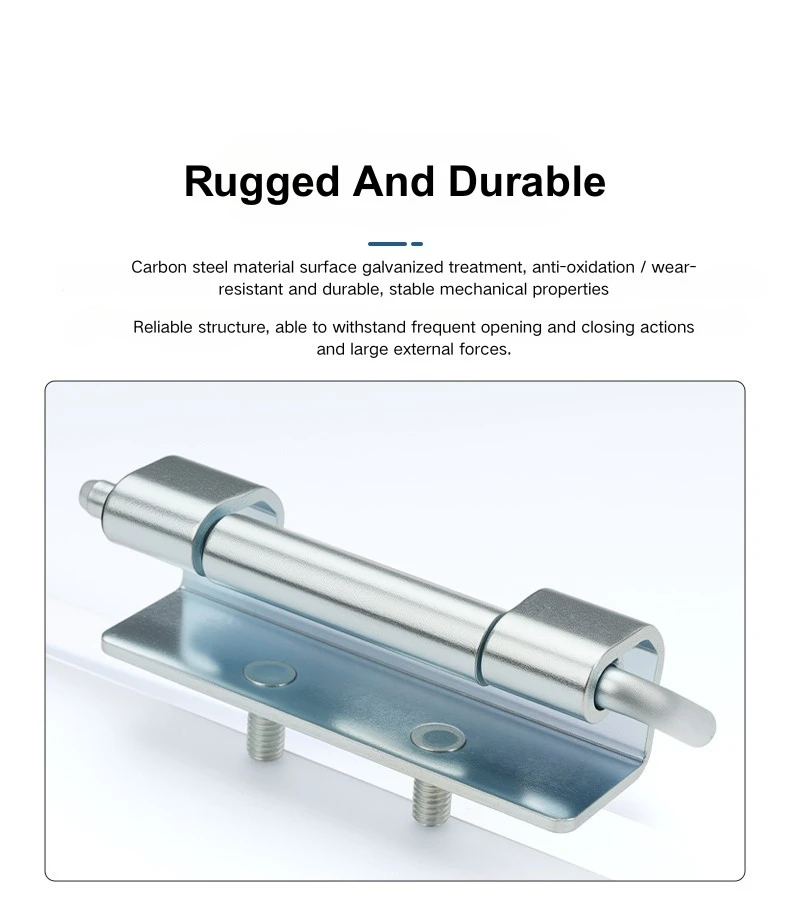

Den aftagelige side af det skjulte hængsel med knopper er også praktisk til skabe, der samles på værkstedet og sendes til stedet - døren kan løsne sig til transport og gå på igen, når skabet er på plads. Den galvaniserede kulstofstålfinish er fin til standard indendørs industrielle miljøer, og med 86 mm passer hængslet til de rammekanaldimensioner, du typisk finder på distributions- og koblingsskabe.

FAQ

Q1: Hvad er den samlede størrelse af CL060-hængslet?

Det skjulte CL060-hængsel har en samlet længde på 86 mm, en hængselslængde på 70 mm og en cylinderdiameter på Φ5 mm. Monteringsvingen er 25 mm bred og hængselkroppen er 22,6 mm bred. Den samlede vægt er 83g.

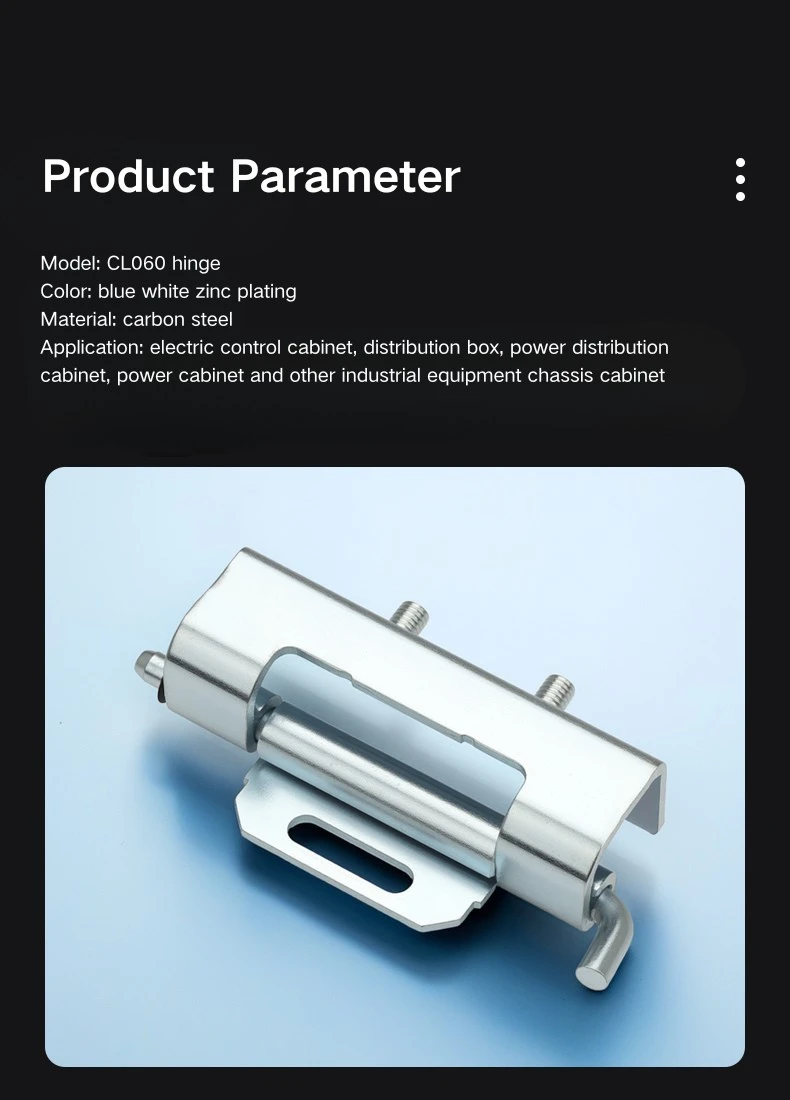

Q2: Hvilket materiale er CL060 lavet af?

CL060 er lavet af kulstofstål med en galvaniseret finish. Den er i øjeblikket kun tilgængelig i én specifikation.

Q3: Hvordan er CL060 installeret?

CL060 bruger en kombination af svejsning og møtrikmontering. Monteringsvingen er svejset til dørpanelet, og tappen går i indgreb med karmkanalen ved hjælp af de medfølgende M5-skruer. Det slidsede monteringshul muliggør positionsjustering før endelig fastgørelse.

Q4: Hvad er studsdimensionerne?

Knoppen har en Φ9,5 mm hoveddiameter, en 10 mm skaftlængde, en 2 mm skulder og er gevind M5. Den går i indgreb med en rammekanal med en åbning på >9,7 mm.

Q5: Hvilke rammekanaldimensioner passer CL060?

Det skjulte CL060-hængsel passer ind i en rammekanal med en indre radius på R15,7 til R17,7 mm. Dørpanelets dybde er ≤18,8 mm, og den samlede laterale rækkevidde er ≤21,4 mm.

Q6: Hvilke kabinettyper er CL060 egnet til?

CL060 bruges på distributionspaneldøre, koblingsskabe, industrielle netværksskabe og skabsdøre til mekanisk udstyr - hvor som helst et skjult, aftageligt hængsel foretrækkes frem for en overflademonteret mulighed.
