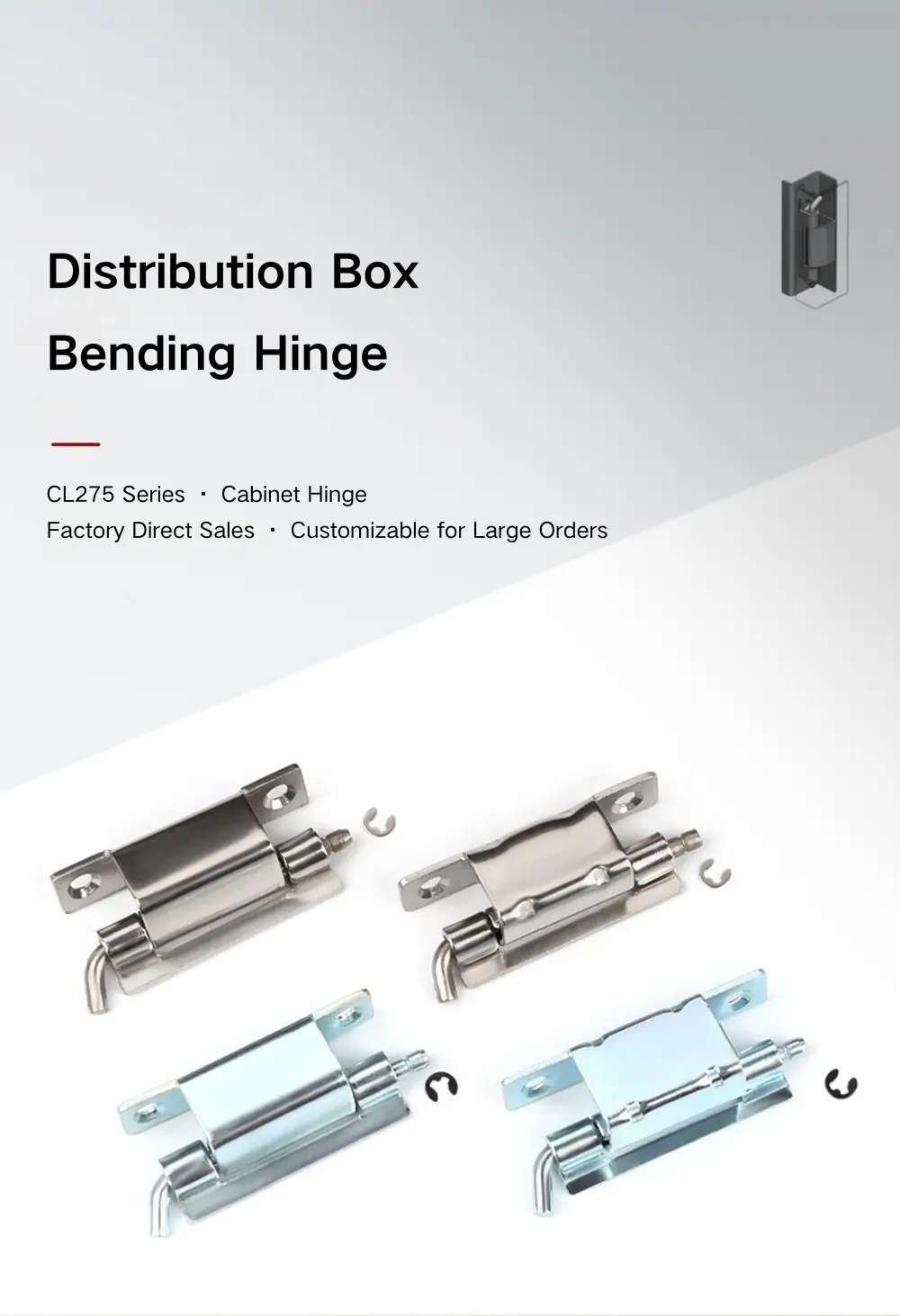

90 graders bøjning af skabshængsel

For købere, der køber skjulte kabinethængsler fra Yitai Lock, dækker 90 Degree Bend Cabinet Hinge CL275-serien to åbningsvinkler på tværs af sine tre modeller - 120° på CL275-1 og 90° på både CL275-2 og CL275-3. CL275-2 og CL275-3 deler det samme vandrette fodaftryk, men adskiller sig i deres laterale dimensioner, så valget mellem dem afhænger af det specifikke dørpanel og rammegeometrien på dit skab. Alle tre bruger en Φ5 mm cylinder med en Φ4 åben holdering til stiftfastholdelse.

Model muligheder og dimensioner

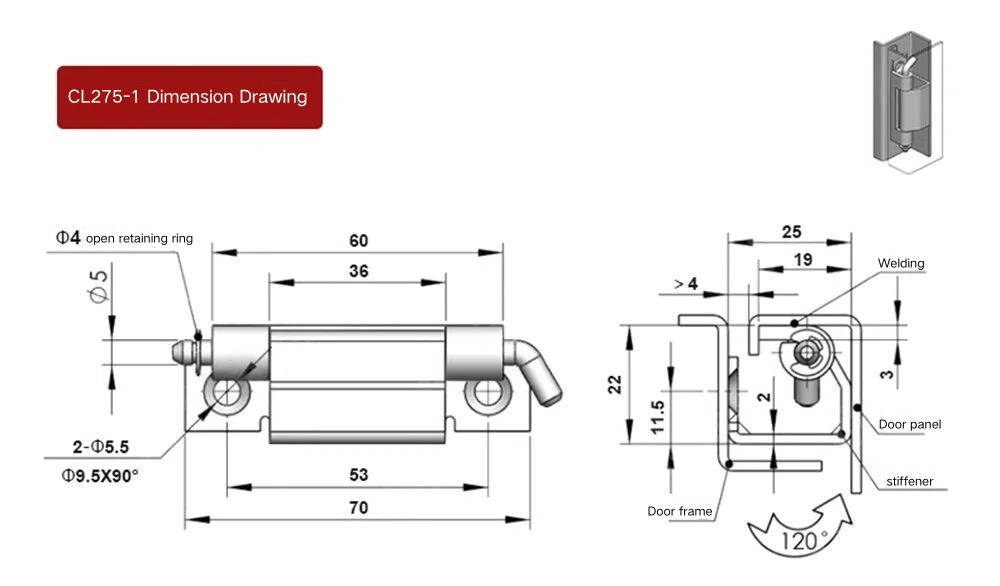

90 Degree Bend Cabinet Hinge CL275-1 er den største model med en samlet længde på 70 mm og et hængselhus på 60 mm. Det indre spænd mellem monteringsvingerne er 53 mm, cylinderdiameteren er Φ5 mm, og de to monteringshuller er Φ5,5 mm med en Φ9,5×90° forsænkning. CL275-1 åbner til 120°, hvilket gør den til det rigtige valg, hvor der er behov for en bredere dørsving.

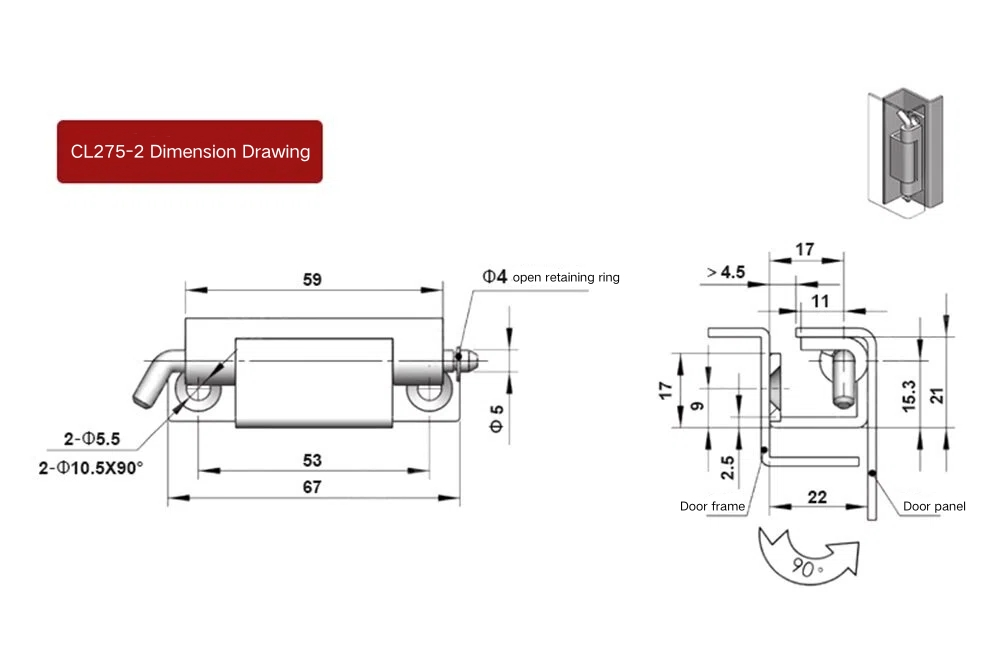

CL275-2 og CL275-3 åbner begge til 90° og deler en 53 mm indre spændvidde og Φ5 mm cylinder, men adskiller sig i deres overordnede dimensioner og hulkonfigurationer. CL275-2 har en samlet længde på 67 mm med en 59 mm krop og bruger to Φ5,5 mm huller sammen med to Φ10,5×90° forsænkede huller. CL275-3 har en krop på 60 mm og en samlet længde på 67 mm med to Φ5,2 mm monteringshuller. Sideprofilen på CL275-3 adskiller sig også fra CL275-2 med en dørkarmindgrebsdybde på 19,3 mm og en samlet sidehøjde på 20,2 mm - detaljer, der betyder noget, når 90 graders bøjningskabinettet monteres i en specifik karmkanal.

Struktur og installation

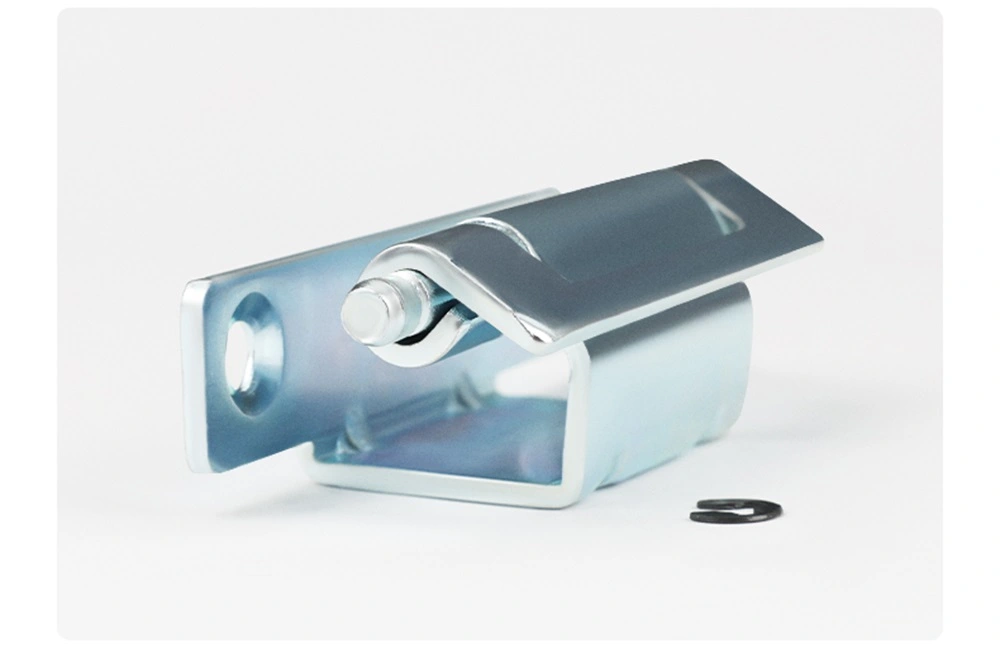

Alle tre modeller af 90 Degree Bend Cabinet Hængsel monteres ved svejsning. Det bøjede vingedesign betyder, at den ene side af hængslet sidder mod indersiden af ​​dørkarmkanalen og den anden mod dørpanelet, hvor hængselscylinderen sidder forsænket i karmprofilen i stedet for på skabsfladen. Denne skjulte placering er det, der adskiller CL275 fra et standard overflademonteret hængsel.

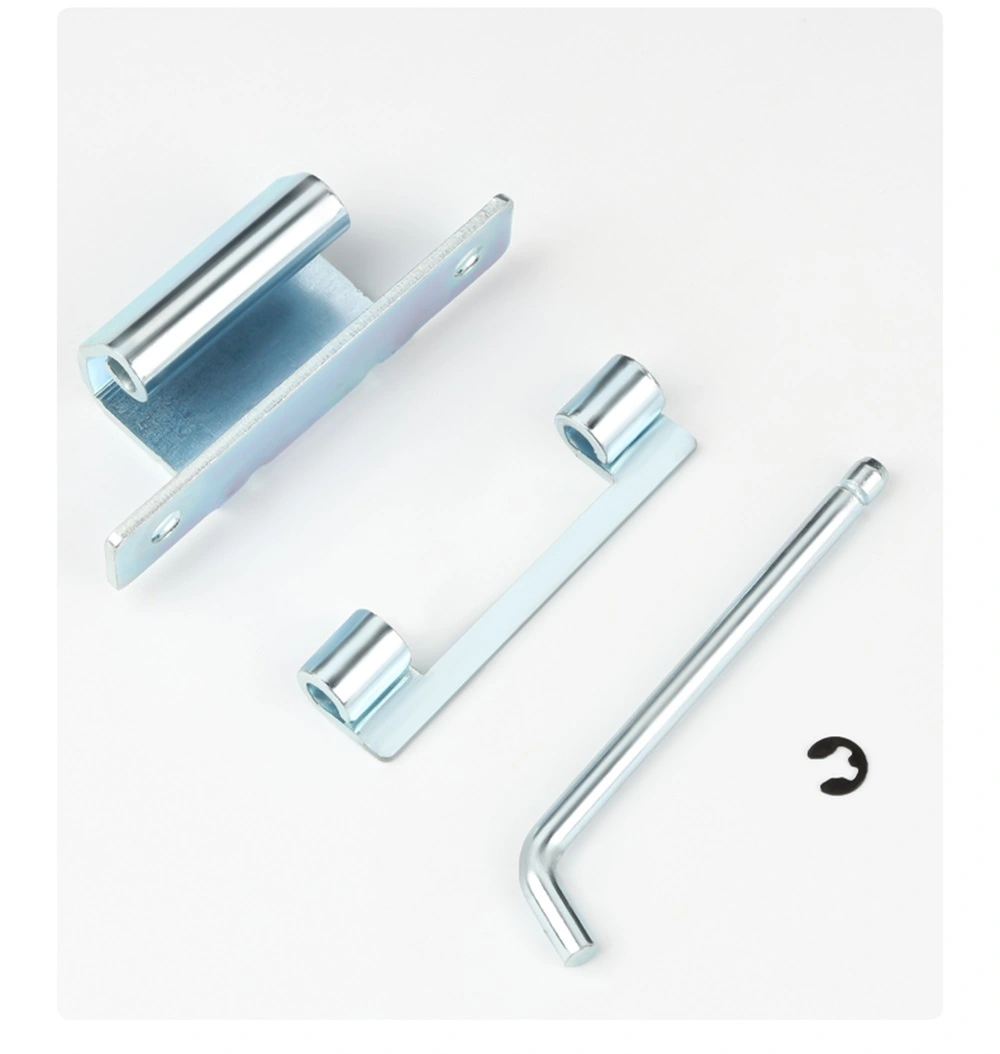

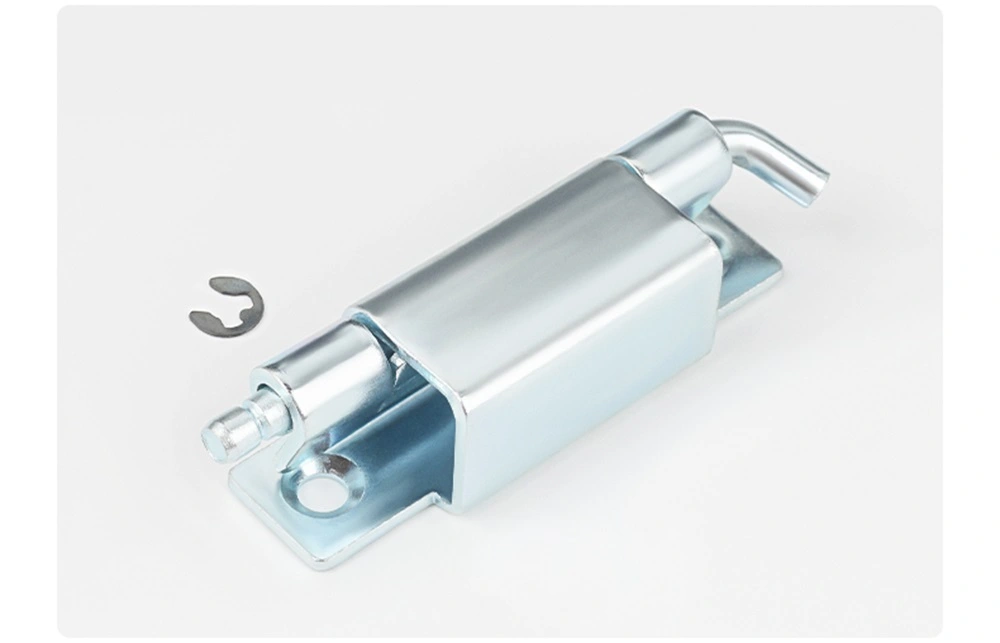

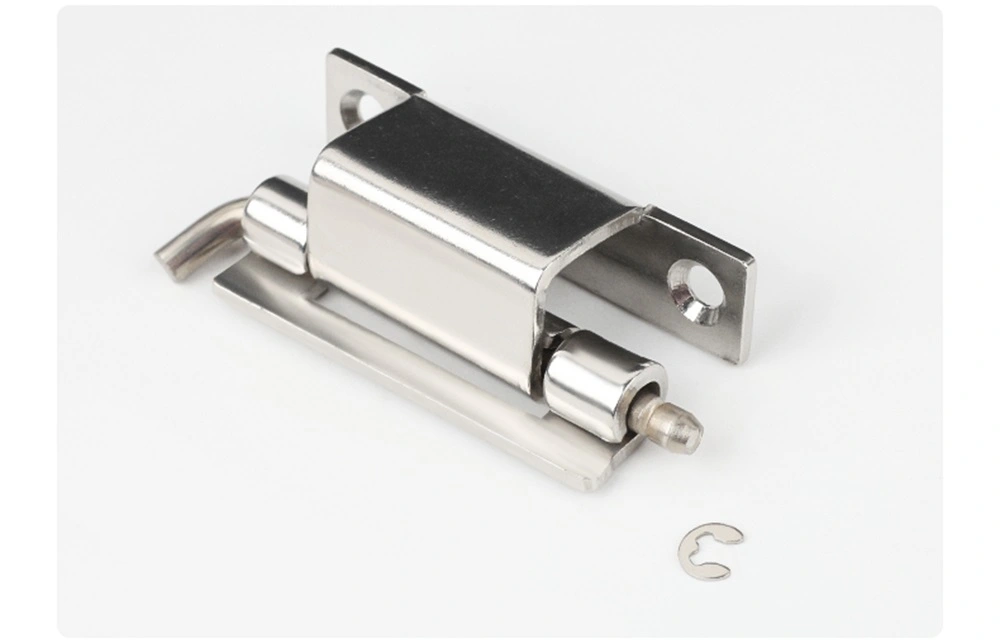

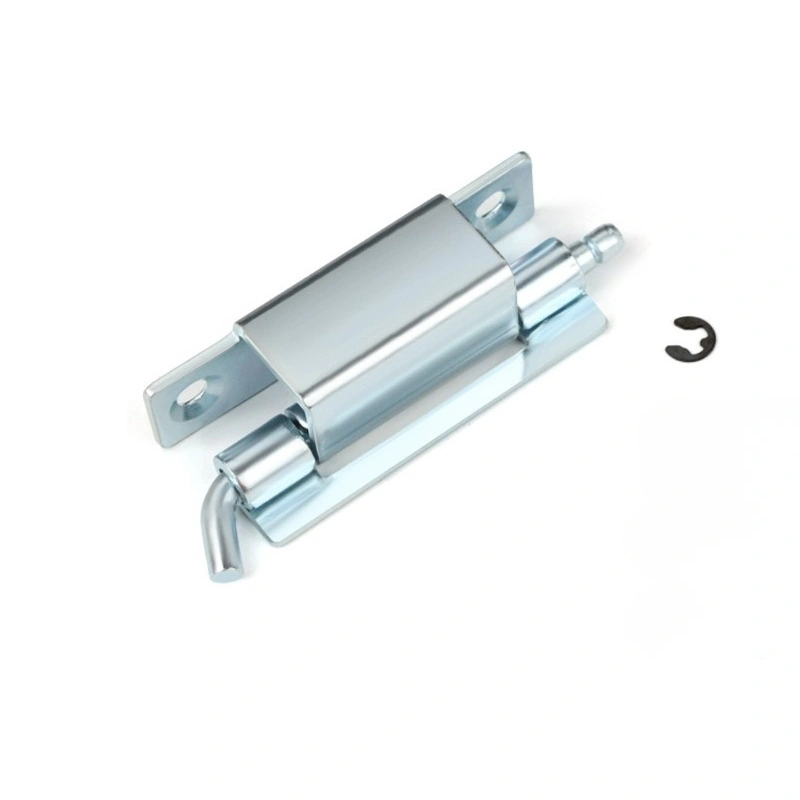

90 graders bøjet kabinethængsel bruger en Φ4 åben holdering på alle tre modeller for at holde stiften på plads under drift. Dørbladet kan fjernes ved at frakoble holderingen og trække i stiften - der kræves ikke værktøj - hvilket er nyttigt til skabe, der har brug for lejlighedsvis afmontering af døren for intern adgang eller vedligeholdelse. Den svejste installation holder den faste vinge permanent forankret til karmen, så gentagen dørafmontering påvirker ikke monteringen.

Materiale og overfladebehandling

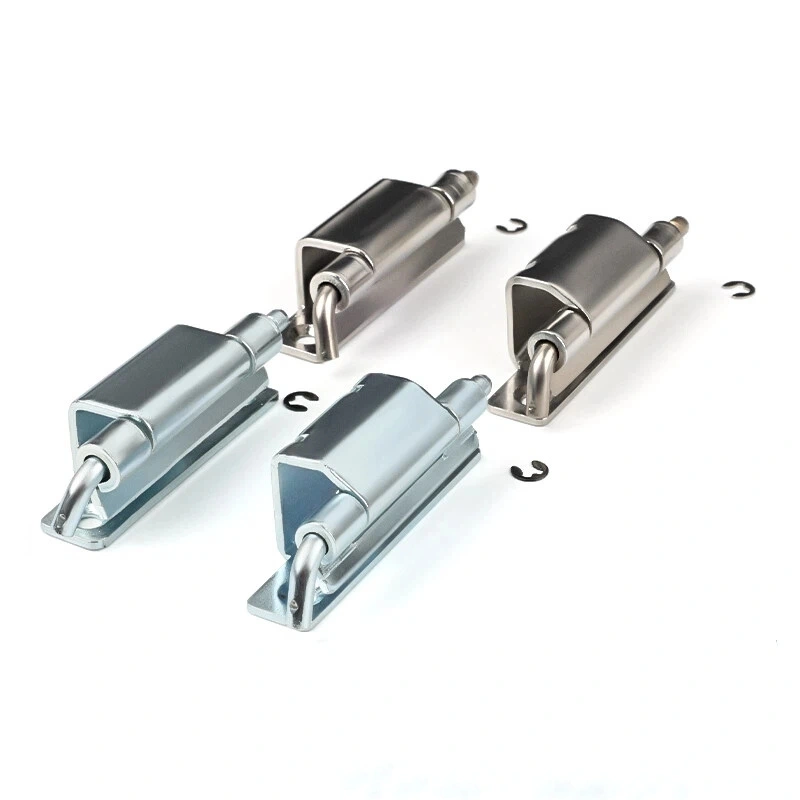

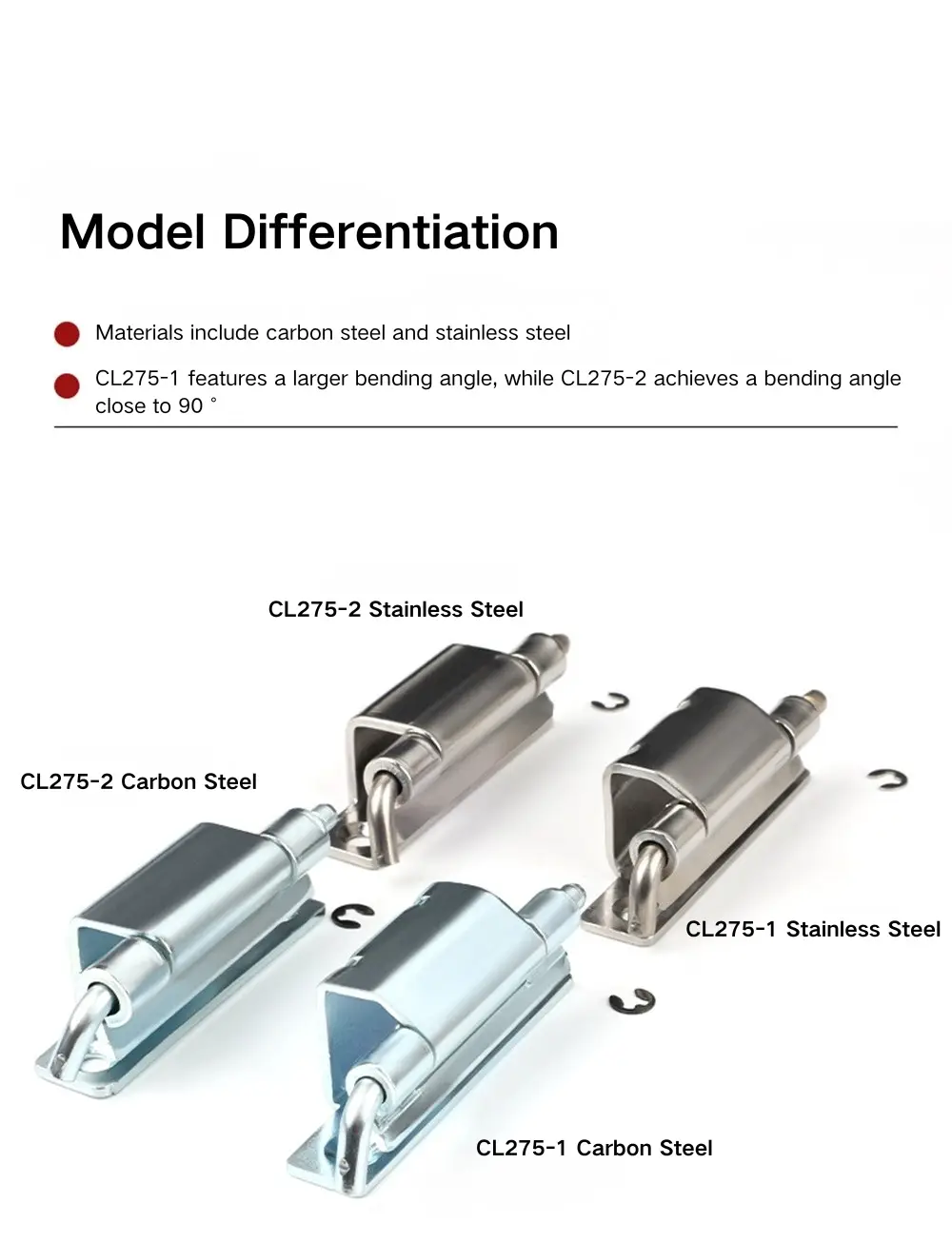

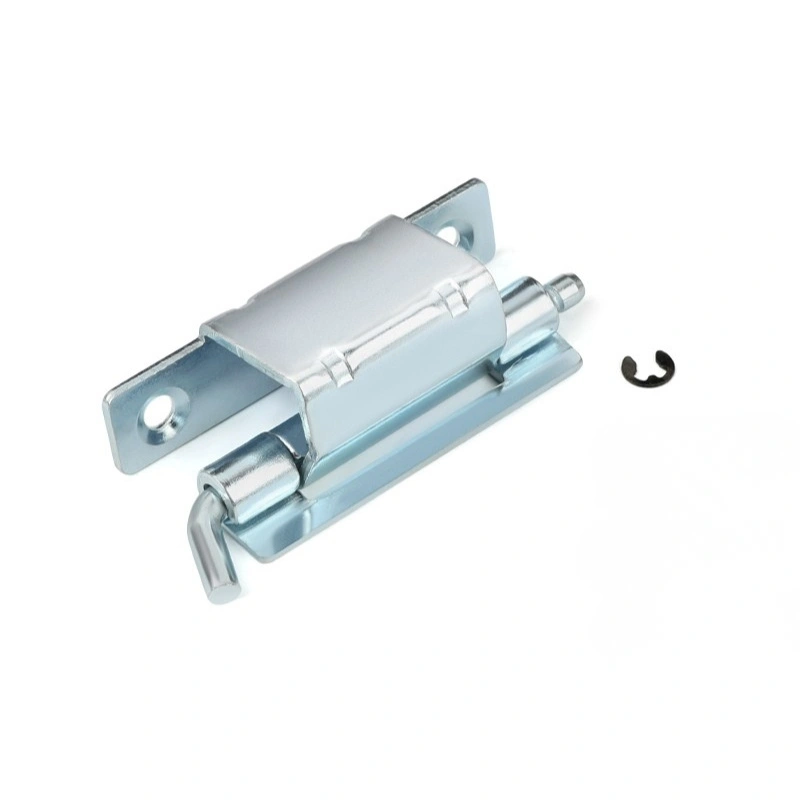

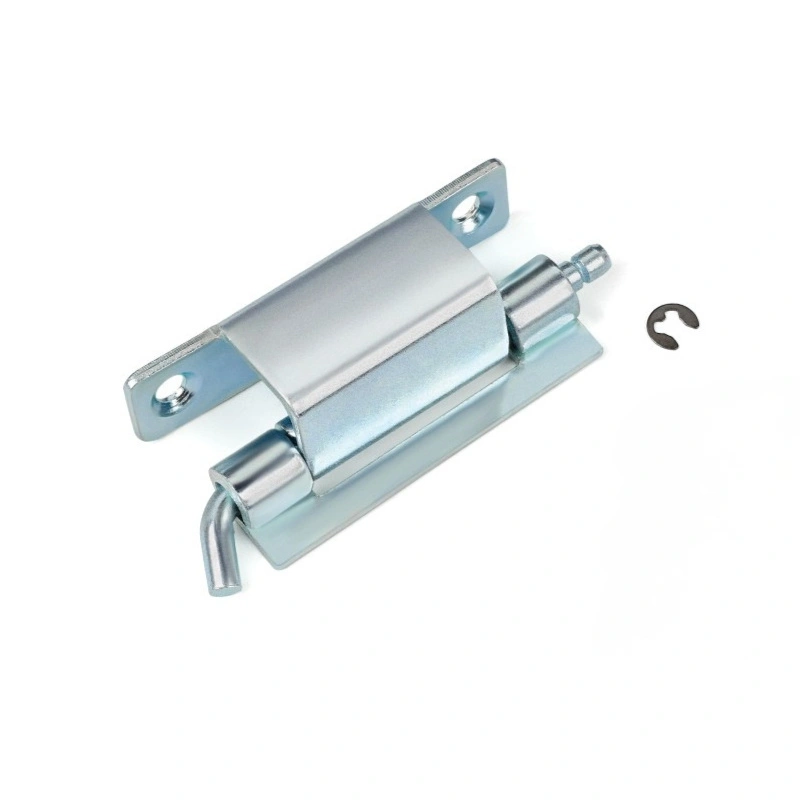

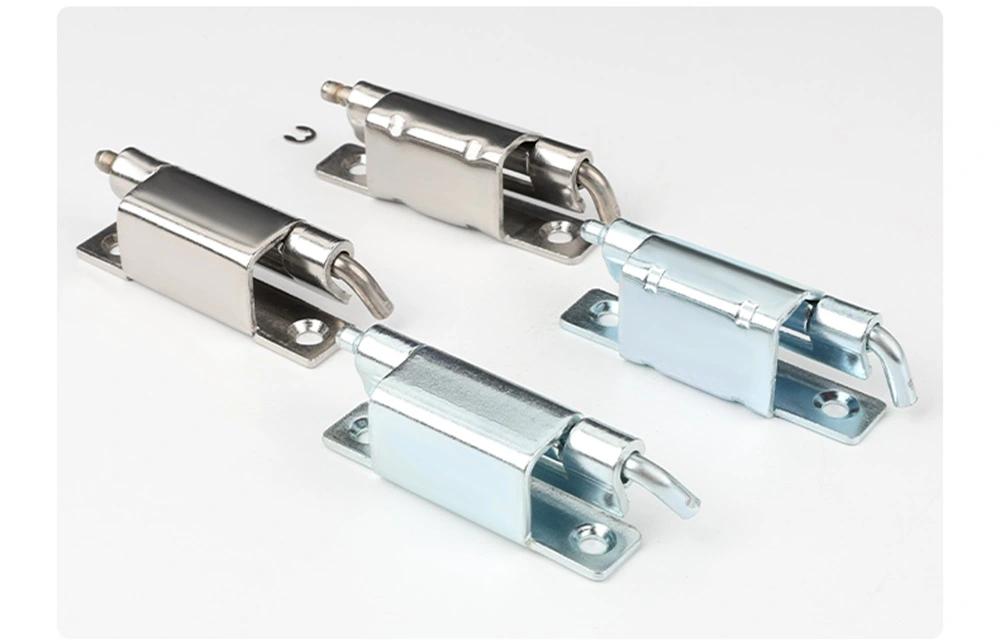

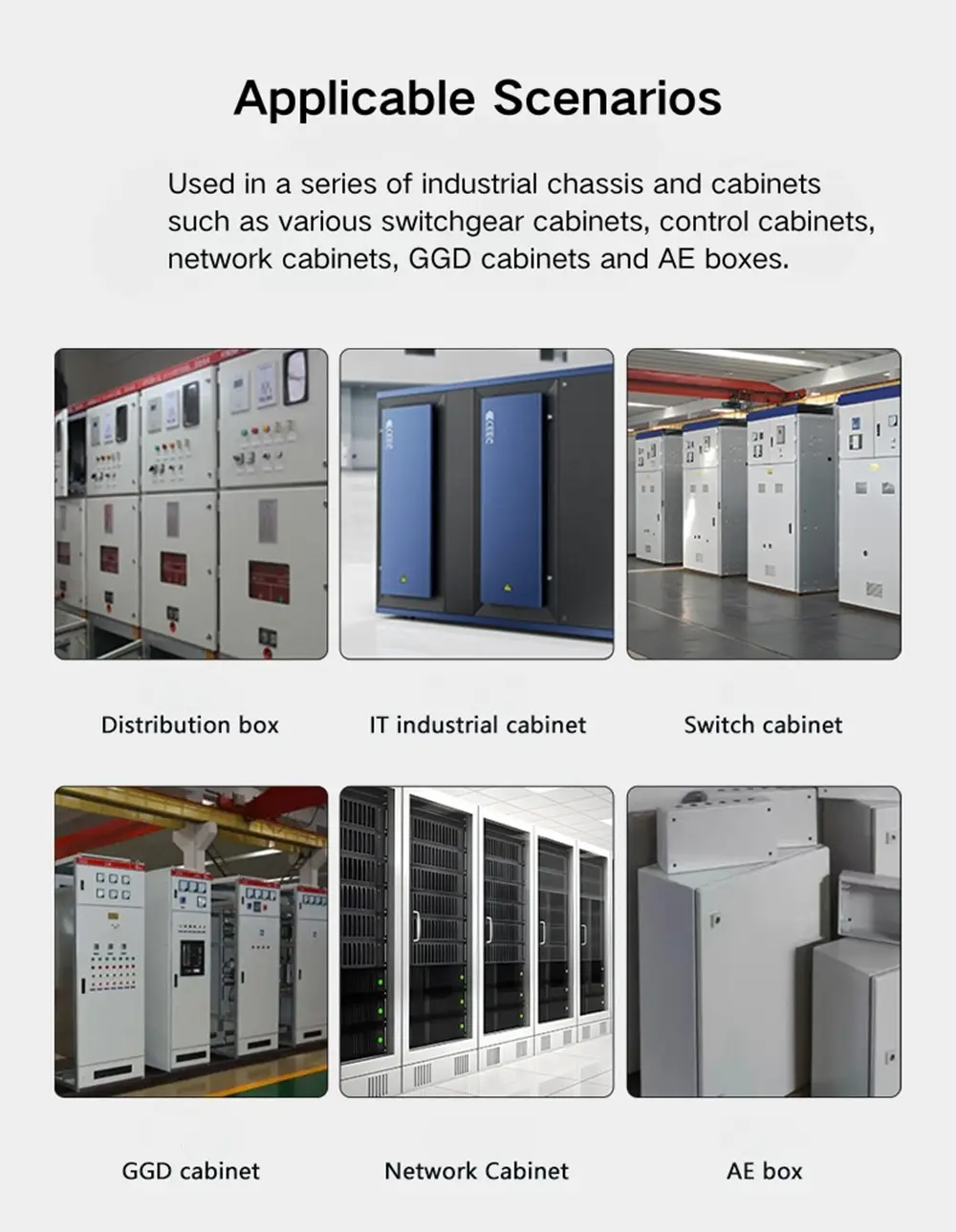

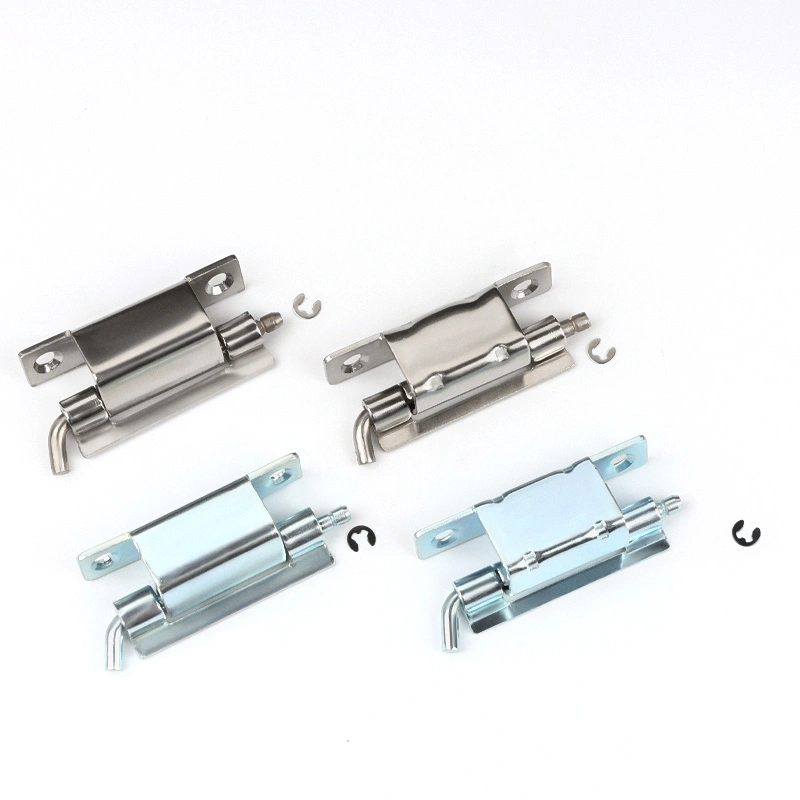

90 Degree Bend Cabinet Hinge fås i galvaniseret kulstofstål og 304 rustfrit stål. Kulstofstålversionen har en zinkbelægning, der giver tilstrækkelig korrosionsbeskyttelse til indendørs kabinetter i tørre eller klimakontrollerede miljøer. Det er standardvalget til de fleste elskabe og distributionsboksanvendelser, hvor installationen er indendørs, og fugtighed ikke er en faktor.

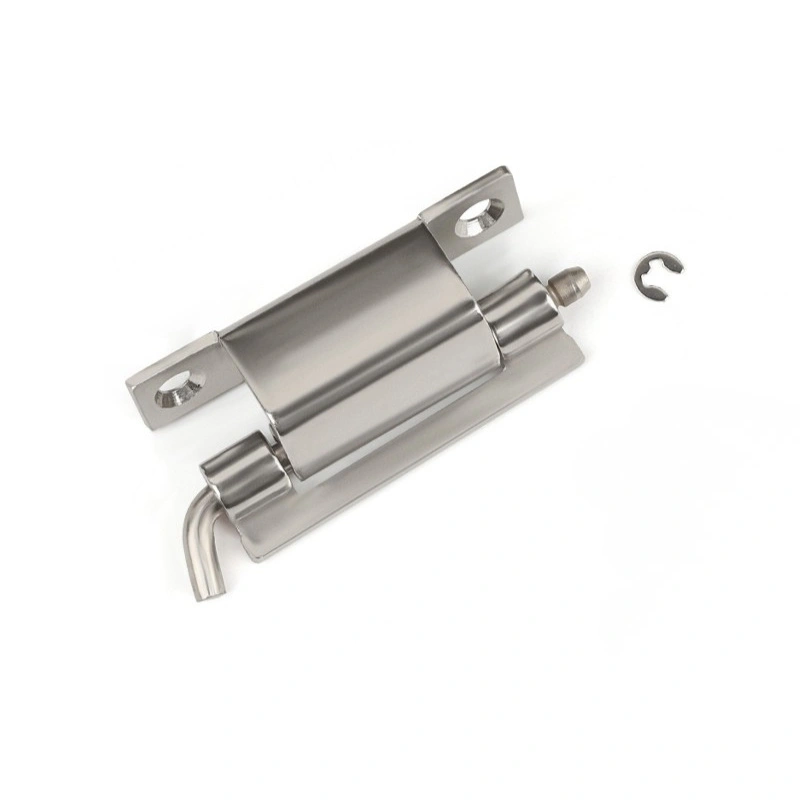

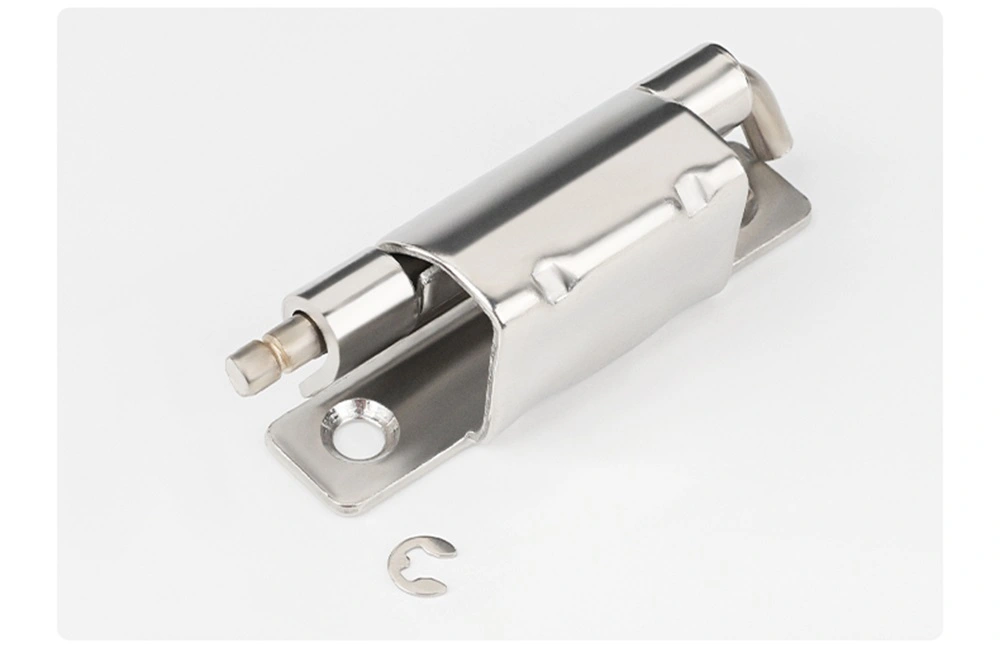

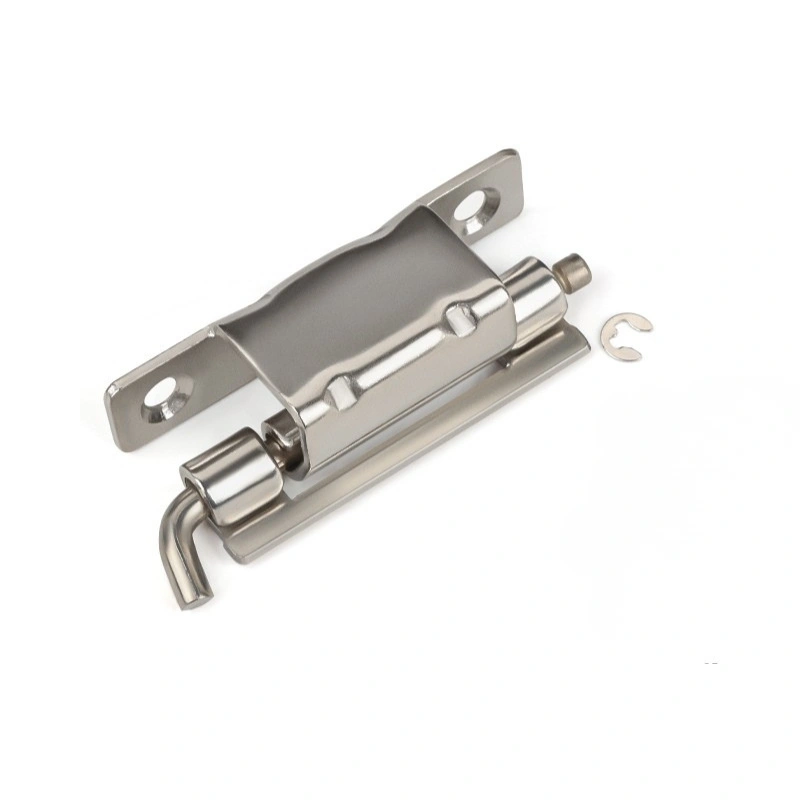

304 rustfrit stål 90 graders bøjningsskabshængsel er den bedre mulighed, når kabinettet er udsat for fugt, udendørs forhold eller miljøer med forhøjet luftfugtighed. Rustfrit stål har også en tendens til at blive specificeret, når skabets udvendige finish er en overvejelse, da det holder sit udseende bedre over tid end galvaniseret kulstofstål under udfordrende forhold. Begge materialer er tilgængelige på tværs af alle tre CL275-modeller.

FAQ

Q1: Hvad er de tre modeller i CL275-serien, og hvordan adskiller de sig?

CL275-serien inkluderer CL275-1, CL275-2 og CL275-3. CL275-1 åbner til 120° og er den største model med en samlet længde på 70 mm. CL275-2 og CL275-3 åbner begge til 90° og deler de samme vandrette dimensioner, men adskiller sig i deres sideprofil og monteringshulkonfiguration. Alle tre er svejste hængsler med en Φ5 mm cylinder.

Q2: Hvad er åbningsvinklen for hver model?

CL275-1 åbner til 120°. CL275-2 og CL275-3 åbner begge til 90°. Åbningsvinklen er fikseret af hængselvingernes bøjningsgeometri og kan ikke justeres efter montering.

Q3: Hvordan er CL275-hængslet installeret?

Alle tre CL275-modeller monteres ved svejsning. Den bøjede fløj svejses til skabsrammen eller dørpanelet under fremstillingen. Der er ingen skruemonteringsmulighed i denne serie.

Q4: Hvordan fastholdes hængselsstiften, og kan døren fjernes?

Alle CL275-modeller bruger en Φ4 åben holdering til at holde stiften på plads. For at fjerne døren skal du frigøre holderingen og trække i stiften - der kræves ikke værktøj. Den svejste bund forbliver fastgjort til karmen, så døren kan tages af og monteres igen uden at påvirke hængslets montering.

Q5: Hvilke materialer er tilgængelige?

CL275 bøjeskabshængslet kommer i galvaniseret kulstofstål og 304 rustfrit stål. Kulstofstål dragter indendørs, tørre kabinetter; rustfrit stål er det bedre valg til udendørs installationer eller miljøer med regelmæssig fugtpåvirkning.

Q6: Hvad er forskellen mellem CL275-2 og CL275-3?

Begge modeller deler de samme vandrette dimensioner og 90° åbningsvinkel, men deres sideprofiler er forskellige. CL275-3 har en dørkarmindgrebsdybde på 19,3 mm og en sidehøjde på 20,2 mm, mens CL275-2 har forskellige laterale afstande, der passer til en anden karmkanalgeometri. Vælg ud fra din specifikke dørkarm og paneldimensioner.
